3.3.2. HEIZOFEN FACE
Für die Montage der Außenseite ist folgendes notwendig:
Den Deckel “A” hochheben
Die zwei Bänder, die die Abdeckplatte “B” am Heizofen
festhalten, durchschneiden
Die Abdeckplatte “B” entfernen.
Die Außenseite “C” nehmen (darauf achten, dass sie im unteren Teil
auf den Stift “D” kommt) und sie mit den zwei beiliegenden Schrauben
“E und F” am oberen Blech des Heizofens befestigen.
Auf der Rückseite muss die Außenseite unten mit der Schraube “D” am
Korpus befestigt werden.
Diesen Vorgang für beide Außenseiten wiederholen. Jetzt den Deckel
“A” hochheben und die Abdeckplatte aus Gusse isen “B” auflegen.
A
B
C
D
E
F
G

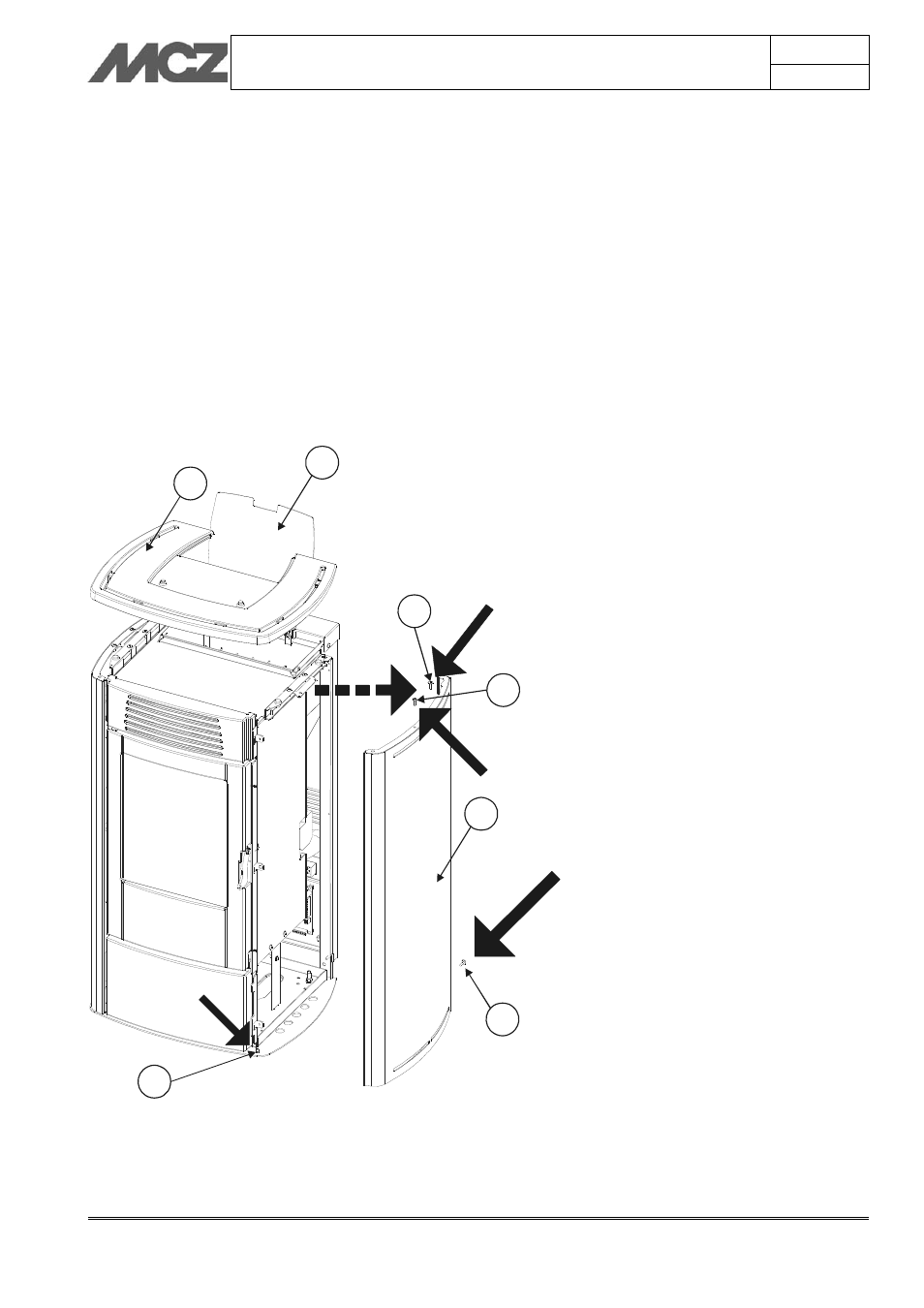

Abbildung 6 – Montage der Außenseiten
Heizofen Face
