ACHTUNG!
Keine Scheuermittel verwenden und das
Glasreinigungsmittel nicht auf die lackierten Teile
oder auf die Dichtungen der Feuerraumtür sprühen
(Keramikfaserschnur)
7.2. REGELMÄßIGE REINIGUNGEN BEIM
AUTORISIERTEN TECHNISCHER DURCHGEFÜHREN
7.2.1. Reinigung des Wärmetauschers
Nach der Wintersaison muss das Fach, über das die
Rauchabgase abziehen, gereinigt werden.
Diese Reinigung ist unbedingt erforderlich, damit der allgemeine Abtransport aller
Verbrennungsrückstände erleichtert wird und zwar bevor sie durch Feuchtigkeit und
Zeit kompakt und schwer entfernbar werden.

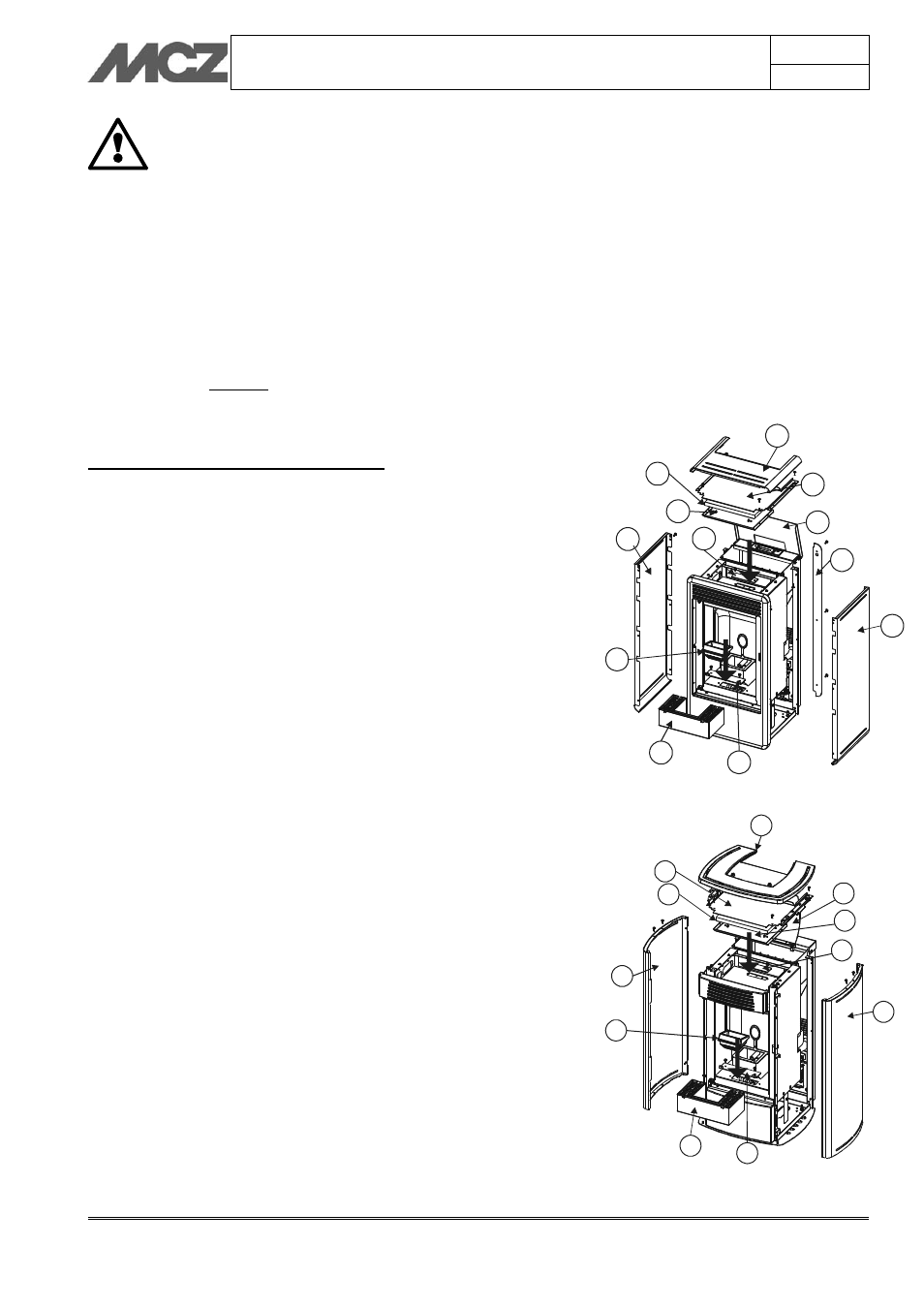

REINIGUNG DES WÄRMETAUSCHERS:
REINIGUNG DES OBEREN FACHS DES HEIZOFENS KAIKA
Bei kaltem Heizofen den Deckel “D” und nacheinander folgendes
entfernen: das Profil “C”, die Außenseiten “B” und die Abdeckplatte “A”
wie im Abs.3.3.1 erklärt.
Den Deckel “E” entfernen, er ist mit vier Schrauben am Korpus
befestigt (zwei im vorderen und zwei im hinteren Teil), anschließend
das Isolierpanel “F” herausziehen und das Panel “G” durch Ausdrehen
der zwei rechten und der zwei linken Schrauben entfernen.
In der darunter befindlichen Ebene ist eine kleine Platte “H” mit zwei
Schrauben befestigt, auch dieses Teil entfernen und die Reinigung über
die Inspektionsöffnung vornehmen (siehe Pfeil).
Mit einem steifem Stab oder einer Flaschenreinigungsbürste an den
Wänden des Feuerraums kratzen, damit die Asche in den darunter
befindlichen Aschenkasten fällt. Reinigen und das Ganze wieder
montieren.
REINIGUNG DES OBEREN FACHS DES HEIZOFENS FACE
Bei kaltem Heizofen den Deckel “A” und nacheinander folgendes
entfernen:
die Abdeckplatte “B” und die Außenseiten “C”, wie im Abs 3.3.2 erklärt.
Den Deckel “D” entfernen, er ist mit vier Schrauben am Korpus
befestigt (zwei im vorderen und zwei im hinteren Teil), anschließend
das Isolierpanel “E” herausziehen und das Panel “F” durch Ausdrehen
der zwei rechten und der zwei linken Schrauben wegnehmen.
In der darunter befindlichen Ebene ist eine kleine Platte “G” mit zwei
Schrauben befestigt, auch dieses Teil entfernen und für die Reinigung
auf die Inspektionsöffnung zugreifen (siehe Pfeil).
Mit einem steifem Stab oder einer Flaschenreinigungsbürste an den
Wänden des Feuerraums kratzen, damit die Asche in den darunter
befindlichen Aschenkasten fällt. Reinigen und das Ganze wieder
montieren.
REINIGUNG DES UNTEREN FACHS DES HEIZOFENS KAIKA-
FACE
Wie im Abs. 6 erklärt, um den Brennertopf “N” herum reinigen. Die
Lade "M" herausziehen, dann die Platte “L” durch Herausdrehen der
zwei Schrauben entfernen und mit der Staubsaugerdüse die
angesammelte Asche und den Ruß im unteren, mit Pfeil
gekennzeichneten Wärmetauscher beseitigen.
Reinigung des wärmetauschers des heizofens
Kaika
Reinigung des wärmetauschers des heizofens
Face
