MCZ Flair - Handbuch (Seite 11)

A B C
D
E
A
B
C
D
15°
E
F
A
B
C
D
E
30°
F
9
4 - SCHORNSTEIN
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
TECHNISCHE DATEN
Die Funktionstüchtigkeit des Schornsteins muss von einem dazu befähigten Techniker überprüft werden.
Der Schornstein muss dicht gegen Rauchgase sein, einen vertikalen Verlauf ohne Einschnürungen haben, aus undurchlässigen
Materialien für Rauch und Kondenswasser hergestellt sein, die thermisch isoliert und dazu geeignet sind, während ihrer gesamten
Lebensdauer den normalen mechanischen Beanspruchungen standzuhalten (wir empfehlen Schornsteine in A/316 oder feuerfest mit
doppelter isolierter Kammer mit rundem Querschnitt). Er muss außen isoliert sein, um Kondensation zu vermeiden und die Wirkung der
Kühlung der Rauchgase zu vermindern. Er das nicht in der Nähe von brennbaren oder leicht entzündlichen baren Materialien mit einem
Luftzwischenraum oder isolierenden Materialien positioniert werden: Überprüfen Sie den vom Hersteller des Schornsteins gemäß EN1443
angegebenen Abstand. Die Mündung des Schornsteins muss im selben Raum sein, indem das Gerät installiert ist oder zumindest im
benachbarten Raum; außerdem muss unter der Mündung eine eine Sammelkammer für Ruß und Kondenswasser positioniert sein, die
über eine luftdichte Metalltür zugänglich ist.

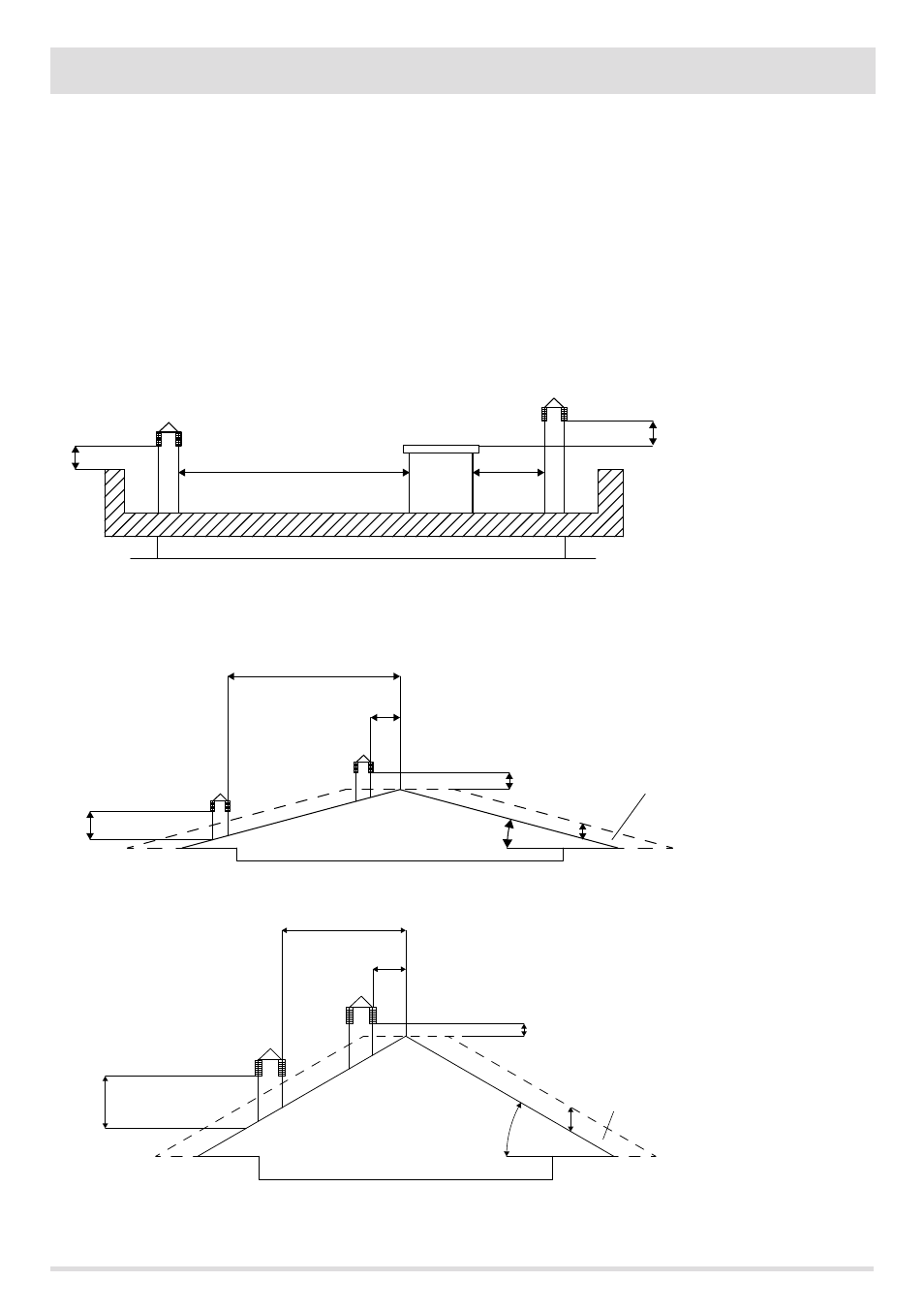

FLACHDACH
DACH 15°
DACH30°
A = 0,50 Meter
B = ABSTAND > 2 Meter
C = ABSTAND < 2 Meter
D = O,50 Meter
E = TECHNISCHES VOLUMEN
A = MIN. 1,00 Meter
B = ABSTAND > 1,85 Meter
C = ABSTAND < 1,85 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = O,50 Meter
F = RÜCKFLUSSZONE
A = MIN. 1,30 Meter
B = ABSTAND > 1,50 Meter
C = ABSTAND < 1,50 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = O,80 Meter
F = RÜCKFLUSSZONE
ABBILDUNG 2
ABBILDUNG 3
ABBILDUNG 4
