29
6-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

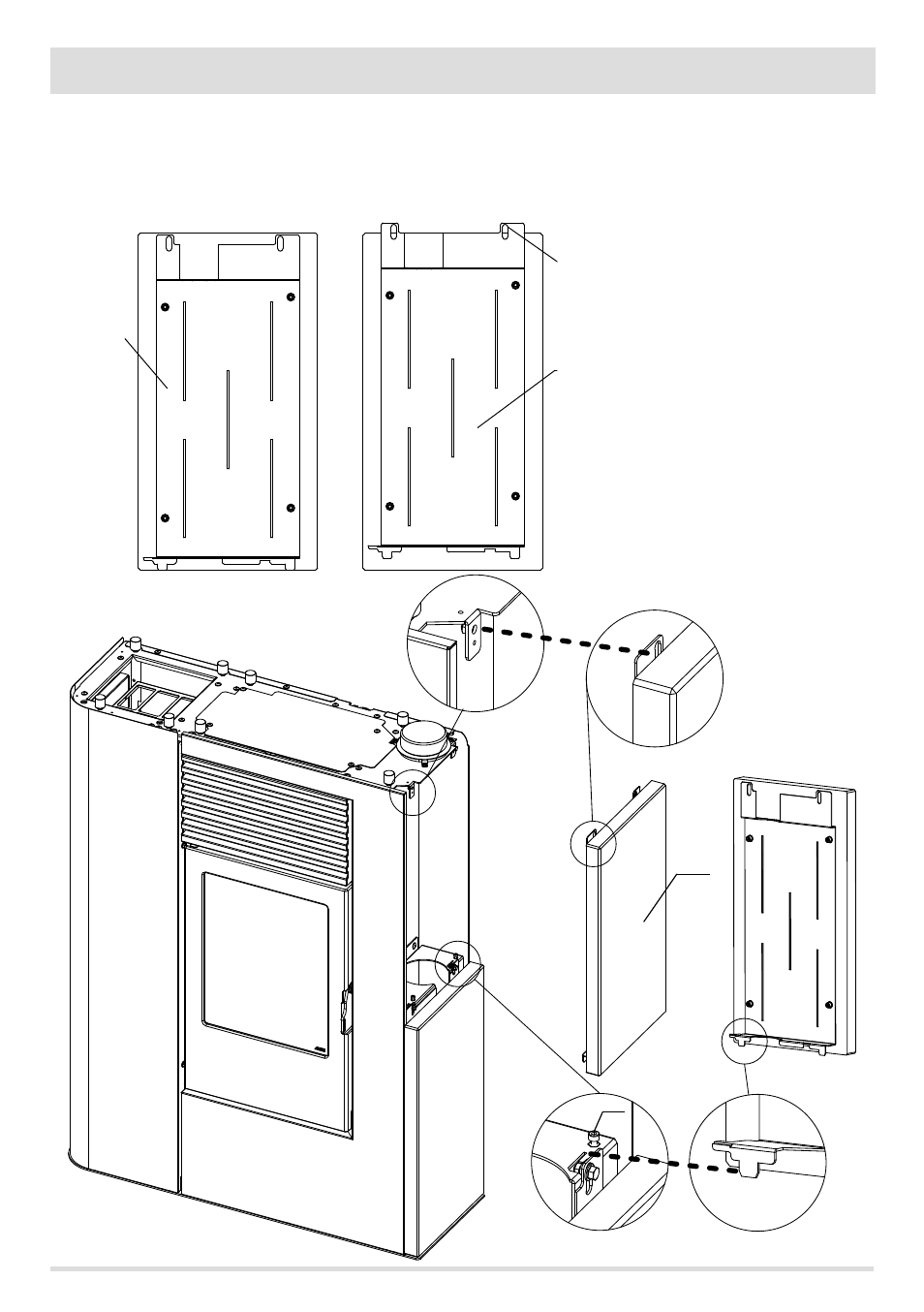

• Auf dieselbe Weise wie für die Montage von Tafel A kann auch Tafel B fixiert werden. An der Unterseite müssen die Zungen – Pos.
d – an der Tafel in die Löcher im Rahmen eingesetzt werden, an der Oberseite muss die Tafel mit zwei Schrauben und zwei Muttern–
Pos. f – am Rahmen befestigt werden. Tafel B ruht auf den beiden Stellschrauben “e”. Wenn sich die Tafeln A und B berühren oder
der Schlitz dazwischen zu groß ist, kann dies mit der Schraube “e” ausgeglichen werden.
TAFELN AUS SERPENTIN (INNENANSICHT)
A = UNTERE TAFEL
B = OBERE TAFEL
Laschen
A
B
