MCZ Flair - Handbuch (Seite 57)

55
12-SCHALTPLÄNE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

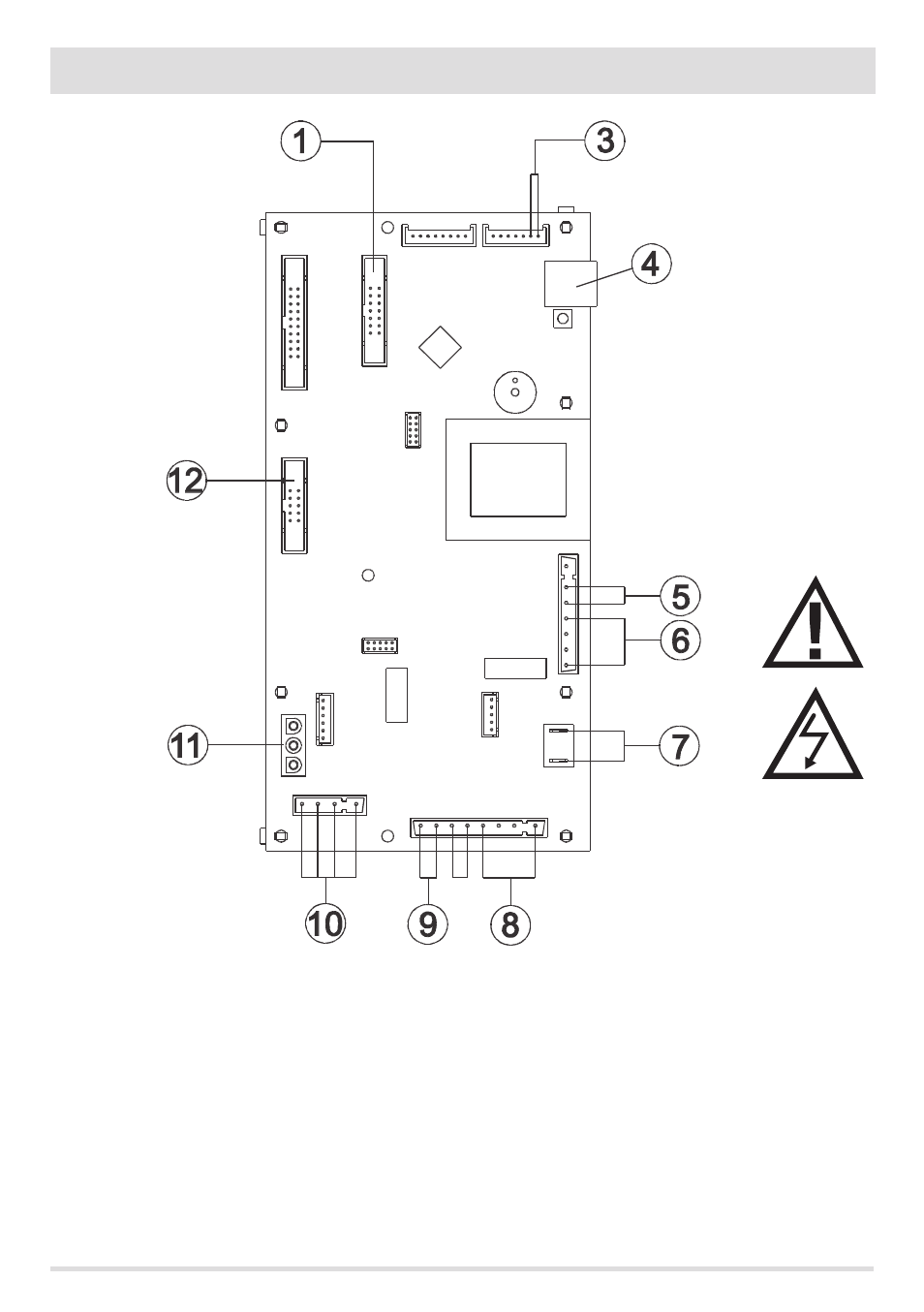

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. NOT-BEDIENTAFEL
3. RAUCHGAS-FÜHLER
4. MODEM-ANSCHLUSS
5. SCHALTER
6. ZÜNDKERZE
7. RAUCHGASGEBLÄSE
8. GETRIEBEMOTOR
9. KONTAKTTHERMOSTAT
10. LUFTGEBLÄSE
11. BETRIEBSKONTROLLE RAUCHGASGEBLÄSE
12. LUFTMENGENSENSOR
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
