6-INSTALLATION UND MONTAGE

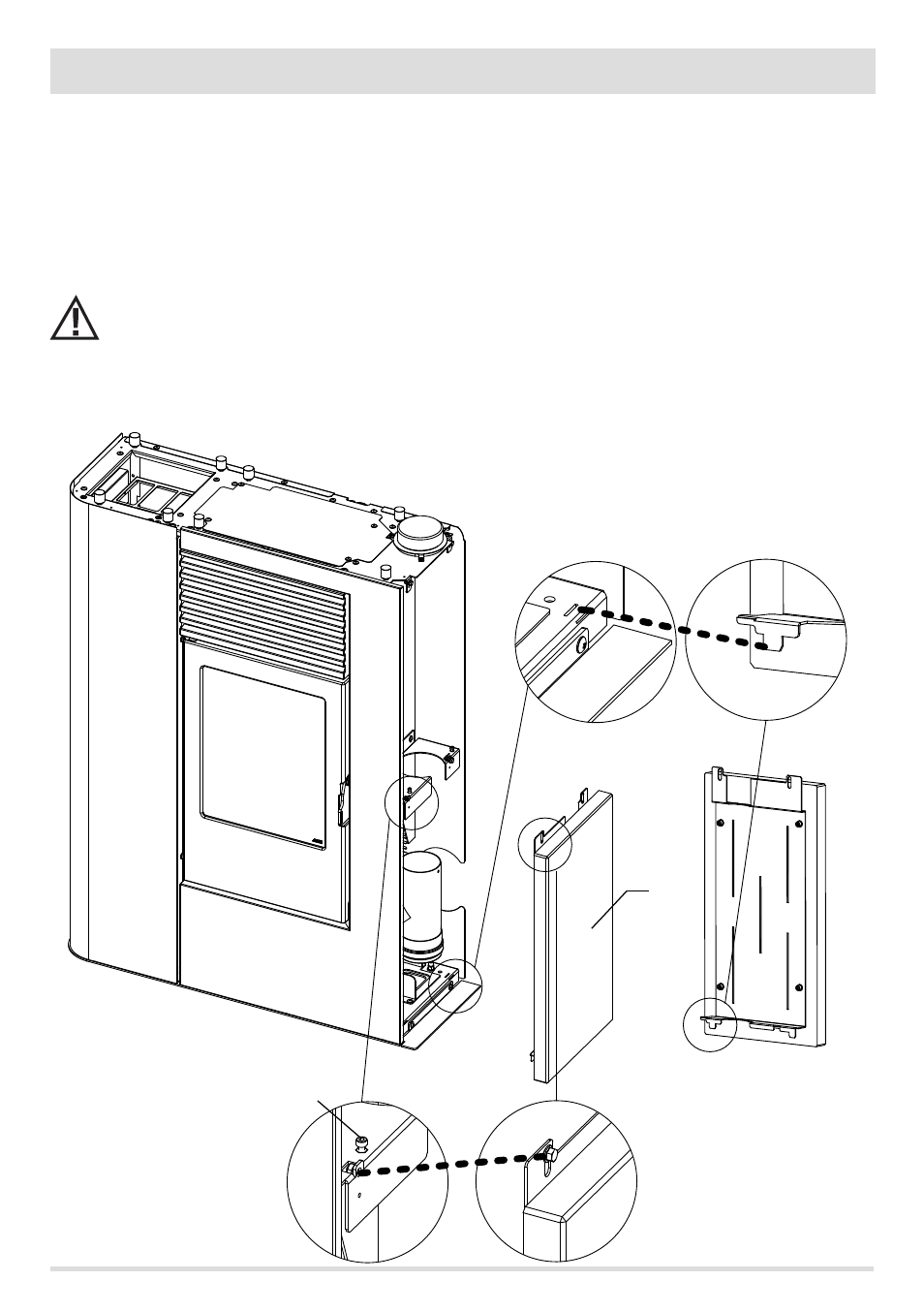

MONTAGE DER SEITENTEILE AUS SERPENTIN
Bei der Auslieferung des Geräts sind die Tafeln aus Serpentin separat verpackt, daher muss vor dem Zusammenbau zuerst alles ausgepackt
werden.
Zum Montieren der Tafeln ist in der angegebenen Reihenfolge vorzugehen:
• Tafel A nehmen und die Zungen “b” an der Unterseite- oder Steintafel in die Löcher im Rahmen des Ofens einsetzen; danach mit den
mitgelieferten Schrauben und Muttern
– Pos. c – die Tafel am Rahmen befestigen (zwei Schrauben oben).
WICHTIG!
Die Tafeln aus Serpentin “A” und “B” sind nicht gegeneinander austauschbar, Tafel “A” passt nur im unteren Teil,
Tafel “B” nur im oberen. Die Tafeln sind daran zu erkennen, dass Tafel “A”, die unten zu montieren ist, im oberen Teil
zwei Laschen hat, die aus dem Serpentin hervorschauen, bei der oberen Tafel “B” die beiden Laschen jedoch mit dem
Serpentinstein bündig sind (siehe Abbildung auf der nächsten Seite).
