4 - ENTPACKUNG
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
ANSCHLUSS RAUCHGASABZUGSROHR
Die Rauchgase können wahlweise an der Rück- oder an der Oberseite des Geräts abgeführt werden.
Das Gerät ist für den Rauchgasaustritt hinten vorsehen; falls der Rauchgasaustritt oben realisiert werden soll, wie folgt vorgehen:
• Den Verschluss “H” entfernen und am Rauchgasausgang hinten montieren.
• Das Rohr “P” bis zum Einrasten mit dem Rauchgasanschluss einfügen.

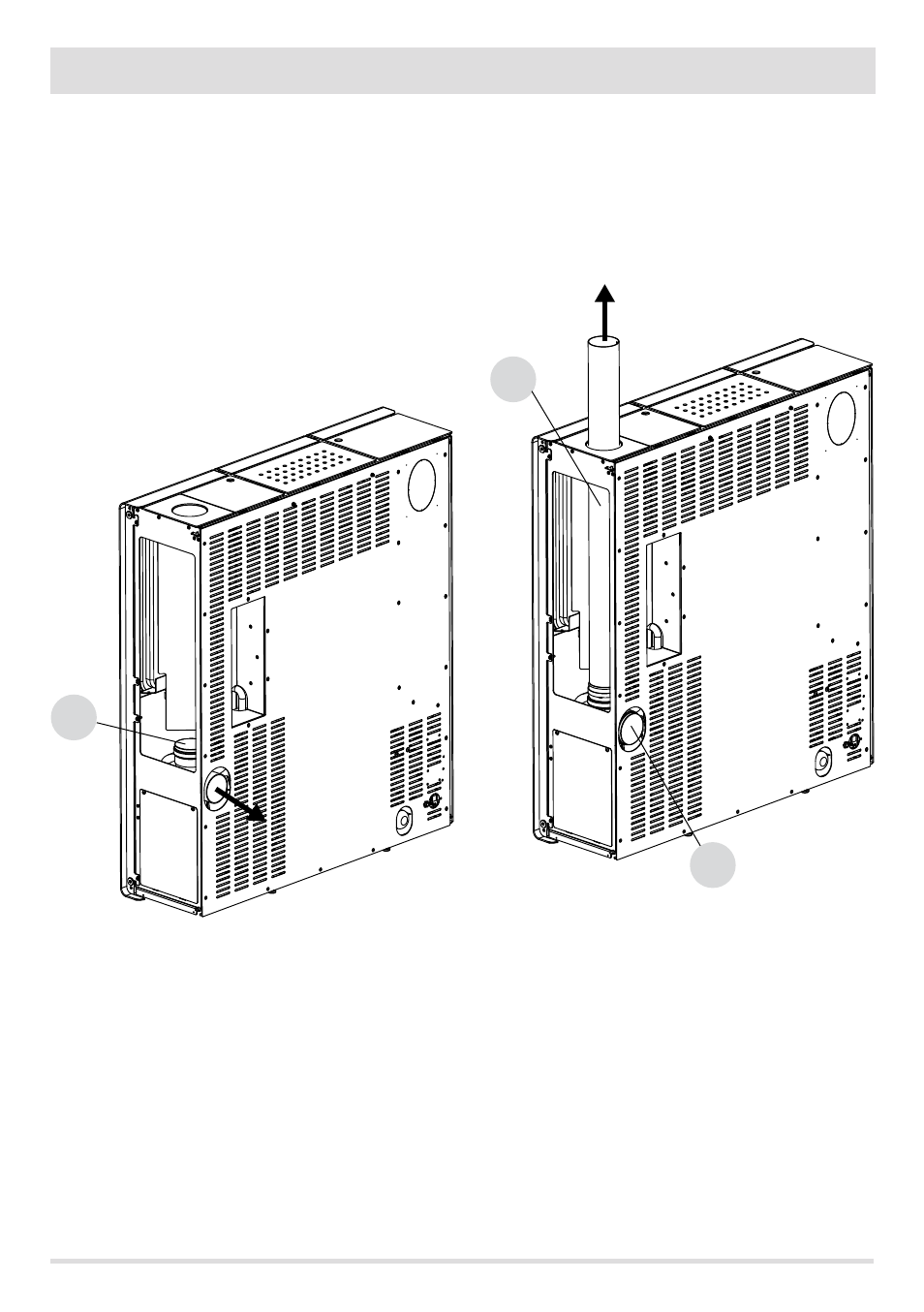

RÜCKWÄRTIGER RAUCHGASAUSLASS RAUCHGASAUSLASS NACH OBEN
