MCZ Flux HYDRO - Handbuch (Seite 79)

77
16 12
9
18
22
25
24
23
6
7
5 21
20
17
8
4
3
2
1
10
13 14 15
21 bis
19 - PLATINE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

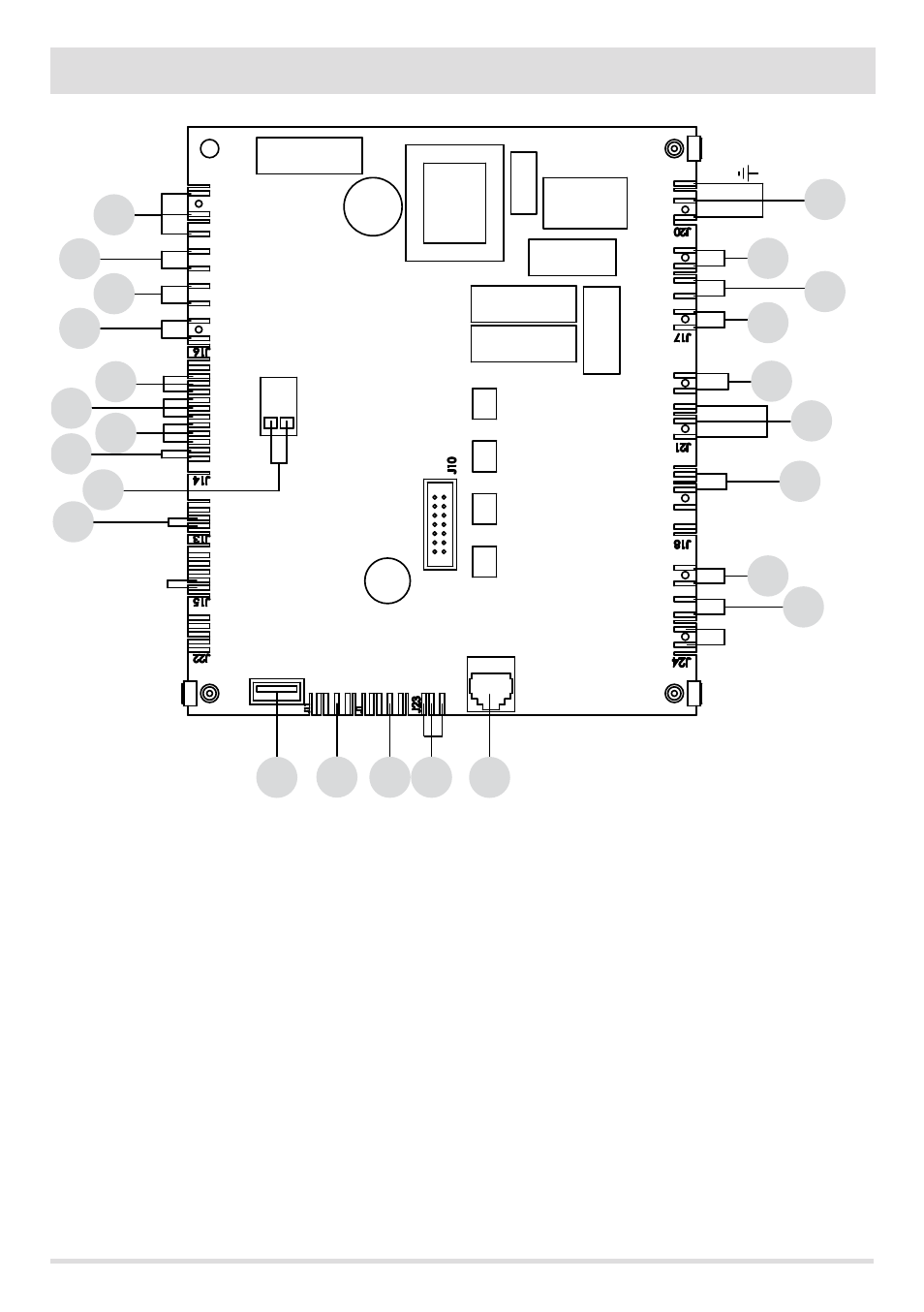

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. HILFSRELAIS (C-NO-NC)
2. DOMOTISCHER KONTAKT
3. RAUMTEMPERATURFÜHLER
4. HILFSEINGANG
5. ENCODER GEBLÄSE RAUCHGASE
6. ENCODER GETRIEBEMOTOR
7. DRUCKWANDLER
8. TEMPERATURFÜHLER WASSER
9. RAUCHGAS-TEMPERATURFÜHLER
10. SENSOR PELLET-FÜLLSTAND (OPTION)
11. ---------------------------------------------
12. AKTUALISIERUNG SOFTWARE
13. EXPANSION
14. SERIELLE KOMMUNIKATION
15. STEUERUNG PMW-PUMPE
16. BEDIENTAFEL
17. THERMOSCHUTZSCHALTER WASSER
18. THERMOSCHUTZSCHALTER TANK
19. ------------------------------------
20. DREI-WEGE-VENTIL
21. VERSORGUNG PMW-PUMPE
21bis. STANDARDPUMPE
22. GETRIEBEMOTOR
23. GEBLÄSE RAUCHGASE
24. ZÜNDKERZE
25. SCHALTER
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat
