24
i
l
m
x
y

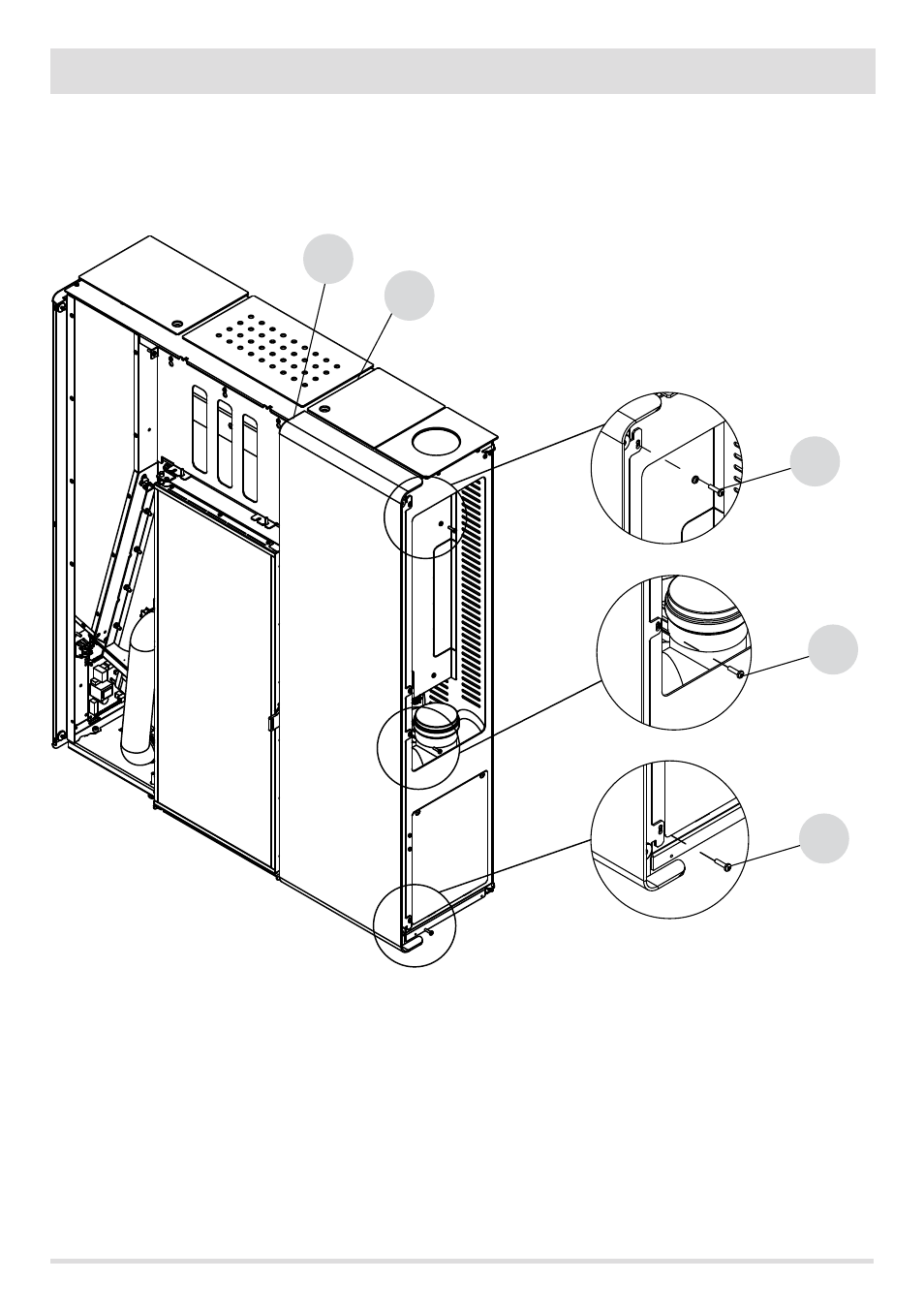

6 - MONTAGE DER PLATTEN
Die Platten „B“ und „D“ aufsetzen und dabei darauf achten, dass die Kante „x“ der Platte bündig mit der Kante „y“ der Topplatte abschließt.
Mit den Schrauben „i-l-m“ die Platten „B“ und „D“ befestigen. Bevor Sie die Platten auch an der Innenseite zur Brennkammer hin
befestigen, bringen Sie die mittlere Platte „C“ an, um die Ausrichtung der Platten B-C-D zu korrigieren.
