37
1 2 3 4 5 6
7 8 9
NC NO C

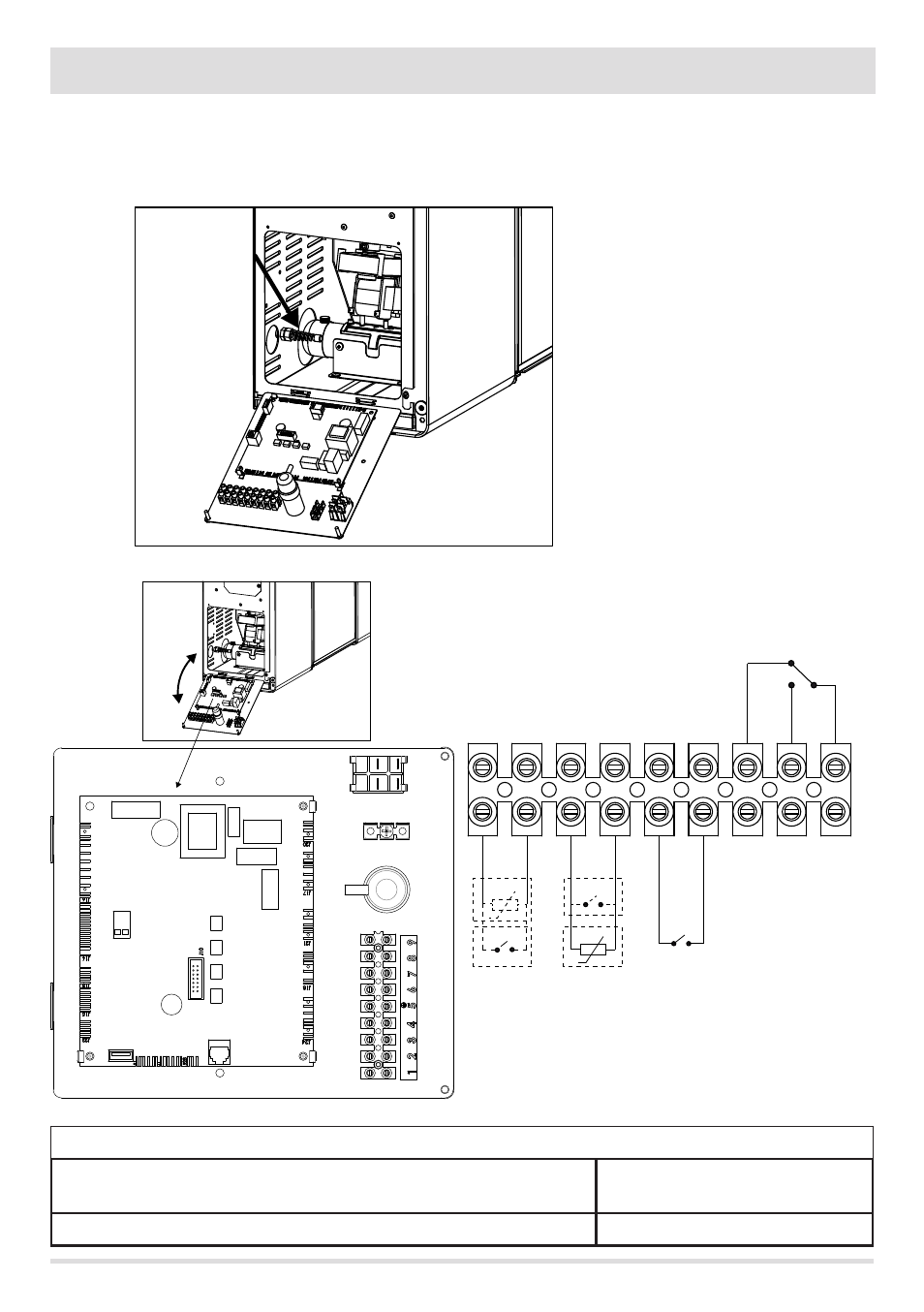

8 - ELEKTROANSCHLUSS
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
BETRIEBSARTEN
Die Öfen Hydro arbeiten nur in der Betriebsart AUTOMATIK (eine manuelle Betriebsart ist nicht vorgesehen). Die Modulation der Flamme
wird je nach „Anlagenkonfiguration“ über den Raumtemperaturfühler an der Rückseite des Geräts (siehe Zeichnung), den externen
Thermostaten, über die Wassertemperatur im Heizkessel oder über die NTC-Fühler geregelt.
ELEKTRISCHE ANSCHLÜSSE
KLEMMLEISTENKONTAKTE
POS.1-2 EXTERNER THERMOSTAT /THERMOSTAT/BOILER/PUFFERSPEICHER
(HILFSEINGANG) TEMPERATURFÜHLER BOILER/PUFFERSPEICHER
POS.5-6 DOMOTISCH
POS.3-4 RAUMTEMPERATURFÜHLER (EINGANG RAUM) POS.7-8-9 RELAIS HILFSAUSGANG
