BAUSATZ COMFORT AIR SLIM
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Seite
19
Bausatz Comfort Air Basic
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

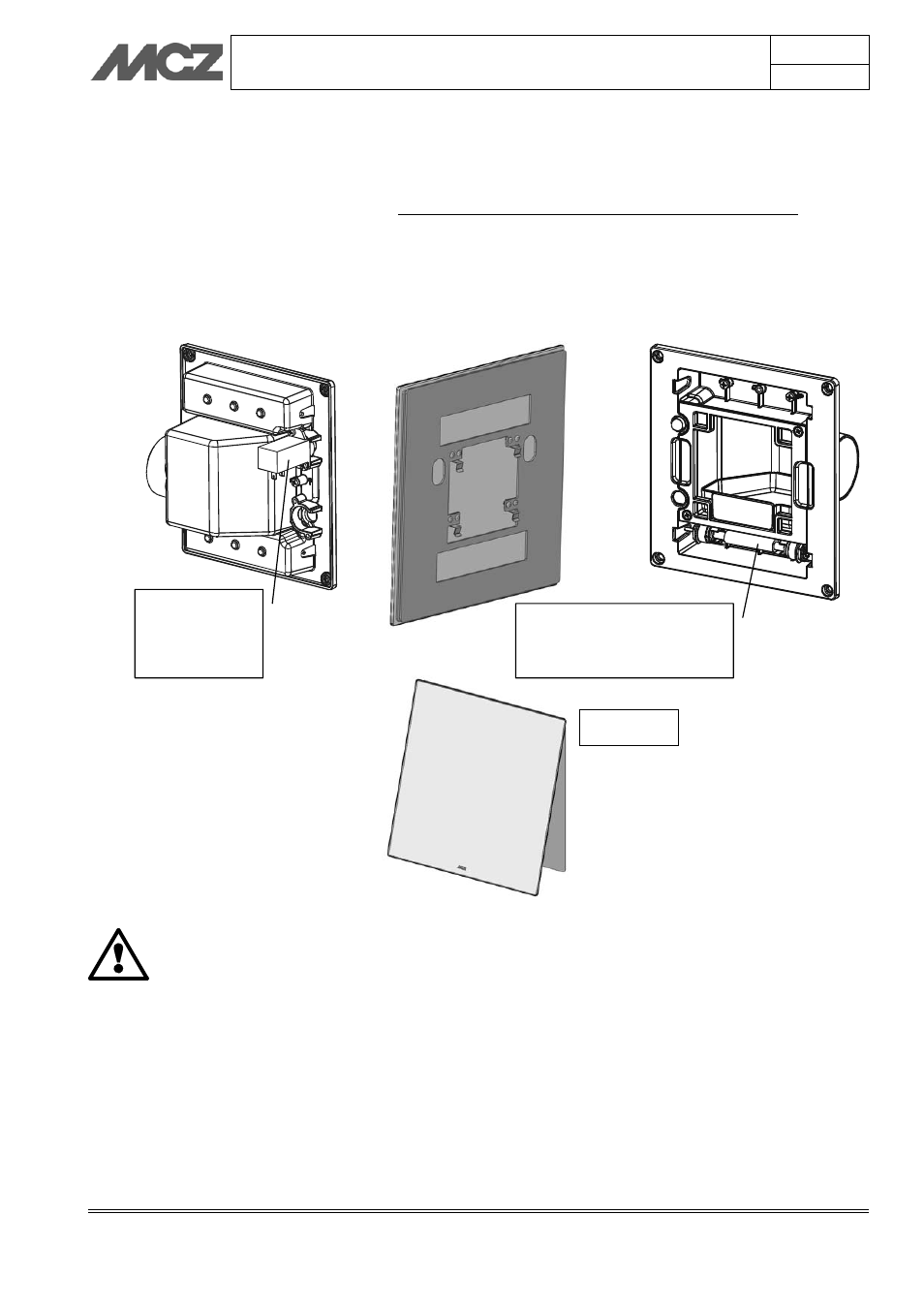

Einsetzen der Lampe bei GHOST
Wie im Abschnitt 2.2.3 beschrieben, ist für diesen Luftöffnungstyp die Kanalisierung nur von rechts oder links
möglich. Der Mechanismus für das Einfügen der Glasscheibe ist bei den Lampen Flip und Float gleich.
An der Luftöffnungshalterung für die Lampe Ghost ist der Stellantrieb mit Verlängerung installiert, der zur
Öffnung der Glasscheibe der Lampe dient. Der Stellantrieb muss stets oben positioniert sein, d.h., bei
einem Drehen der Halterung ist es erforderlich, den Stellantrieb und die Verlängerung in die obere Öffnung zu
versetzen.
Bei diesem Luftöffnungstyp ist es demnach notwendig, den elektrischen Anschluss auch für den Stellantrieb
vorzusehen, wie dies im oben aufgeführten Schaltplan dargestellt ist.
Bei der Luftöffnung GHOST ist die Installation nur einer Lampenhalterung mit Lampe in der unteren Position
vorgesehen, und zwar an der Stelle, an der die Glasscheibe der Lampe angehoben wird.
WICHTIG!
Das Kabel für den Anschluss der Lampe / des Gebläses
ist aus Silikon, um hohen Temperaturen
standzuhalten. Muss das Kabel verlängert werden
(über 2,5 m), ist sicherzustellen, dass das Kabel nicht
mit den heißen Stellen des Kompaktteiles und der
Verbindungsrohre der Luftförderung innerhalb der
Verkleidung oder der Struktur in Berührung kommt;
diese Vorsichtsmaßnahme gilt auch bei jeder anderen
Gelegenheit.
STELLANTRIEB
MIT
VERLÄNGERUNG
LAMPENHALTERUNG +
LAMPE – UNTEN ZU
INSTALLIEREN
GHOST
