SONDA (NTC)
2.5.2.1.

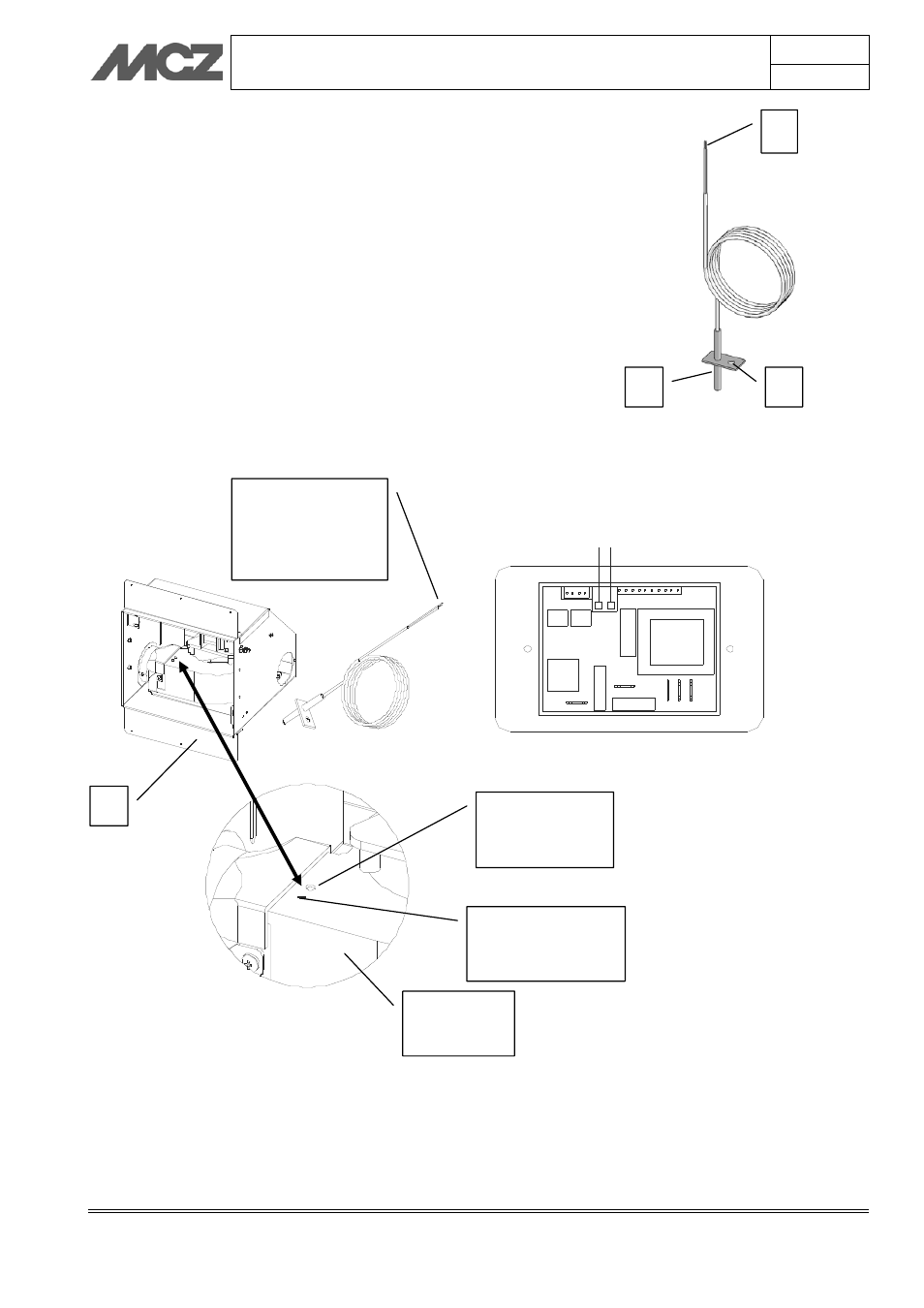

Montage des Temperaturfühlers für den
automatischen Betrieb
Der Temperaturfühler wird zusammen mit dem Steuergerät und der
Fernbedienung geliefert.
Den Temperaturfühler am Steuergerät und die
temperaturempfindlichen Teile (A-B) an der Luftzufuhr (1) anschließen
(siehe Darstellung unten).
Der Fühler ist folgendermaßen zu montieren:
Das Aluminiumband vom Motor entfernen, um auf die
Öffnungen zum Einfügen und Befestigen des Fühlers zugreifen
zu können.
Das Endstück aus Metall “A” an der Öffnung des Motors
einfügen und den Flansch “B” mit einer selbstschneidenden
Schraube befestigen.
Die Endstücke des Fühlerkabels “C” in die Klemme des
Steuergeräts einfügen.
A
B
C
EINSETZÖFFNU
NG DES
FÜHLERS (A)
BEFESTIGUNGS-
ÖFFNUNG DES
FÜHLERS (B)
ENDSTÜCKE DES
KABELS (C) ZUM
EINFÜGEN AM
STEUERGERÄT
MOTORTEIL
TEMPERATUR
FÜHLER (NTC)
1
