2.2. INSTALLATION DES BAUSATZES KIT COMFORT
AIR SLIM UND DER LUFTÖFFNUNGEN
2.2.1. INSTALLATION DES GEBLÄSE-BAUSATZES

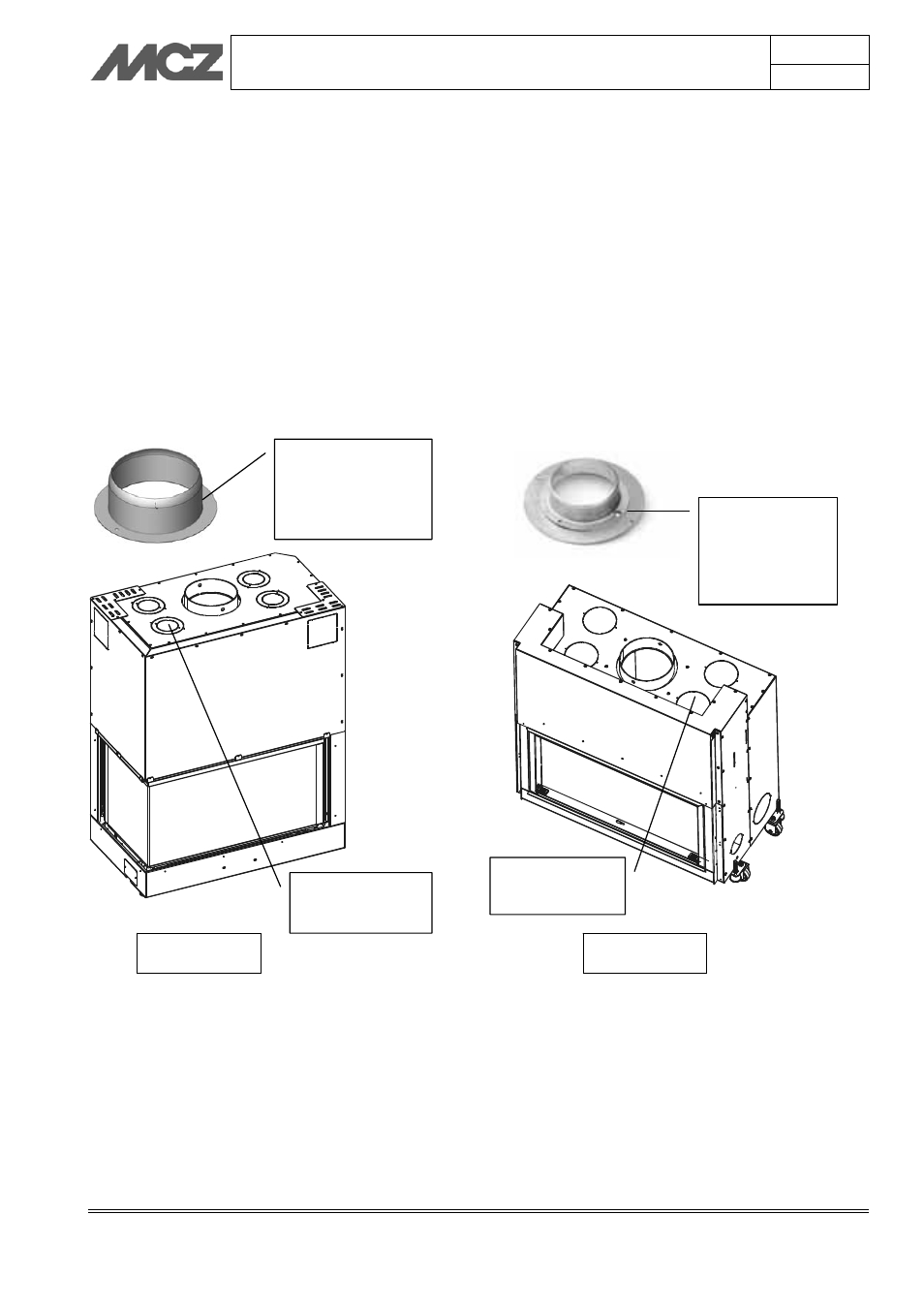

Für die Zwangsbelüftung wird ein Rohr mit Ø 100 mitgeliefert, d.h., wo
vorgesehen, den entsprechenden Ausschnitt (Abb. A) ausbrechen und
den zum Lieferumfang des Bausatzes zählenden Flansch “4” einsetzen,
während für die nur mit einem Ausgang mit Ø 150 (Abb. B)
vorgerüsteten Heizkamine das Zubehörteil, Art.-Nr. 4008047 (Flansch),
zu bestellen ist. Danach das Rohr “3” am Heizkamin und am Gebläse-
Bausatz anschließen.
AUSSCHNITT
INNEN Ø 100
FLANSCH “4” IM
LIEFERUMFANG
DES GEBLÄSE-
BAUSATZES
FLANSCH
ZUBEHÖRTEIL
ART.-NR.
4008047
ABB. A
ABB. B
AUSSCHNITT Ш
150
