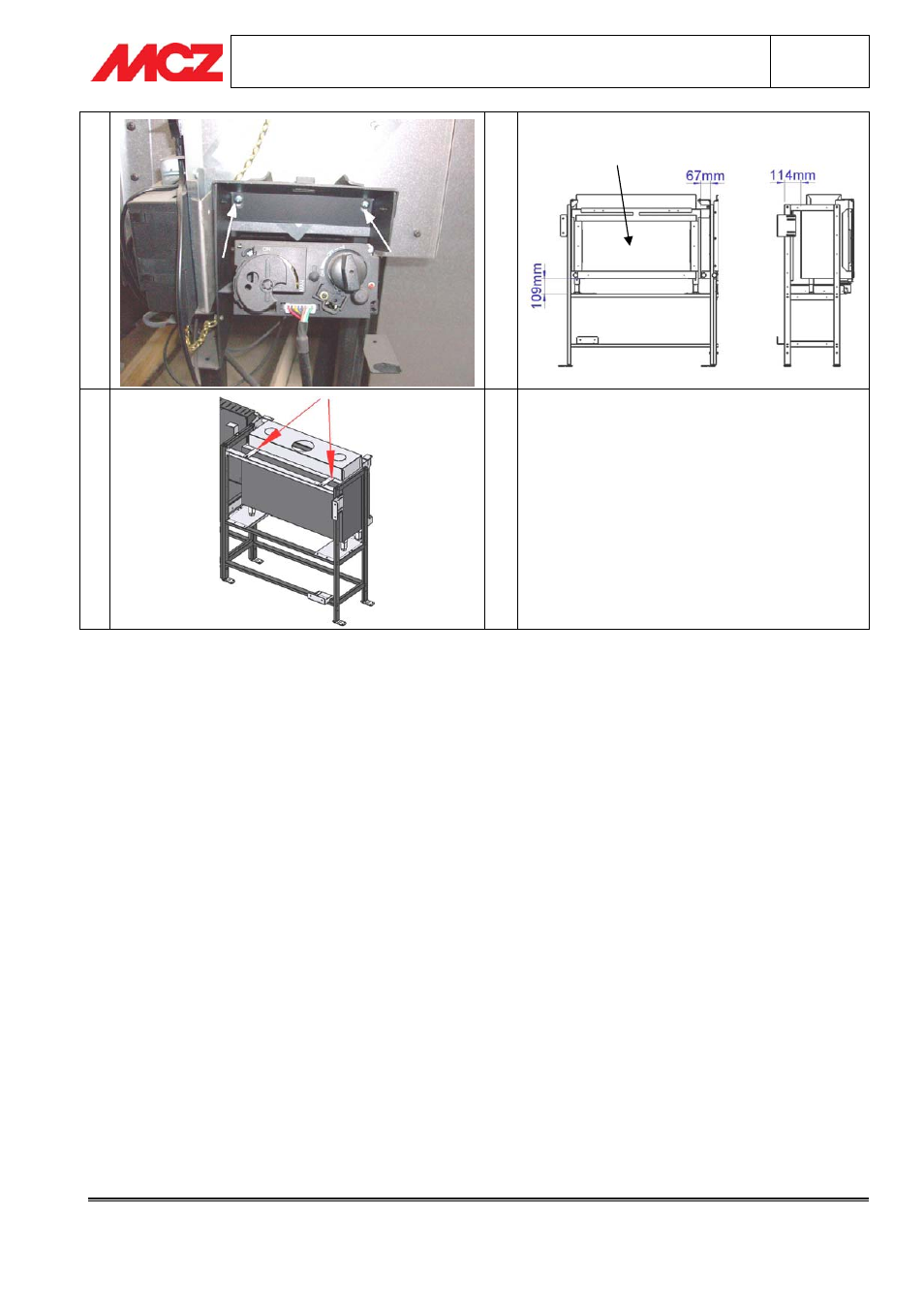

3.5. POSITIONIEREN DES HEIZKAMINS VIVO 90 WOOD
Den Heizkamin aus der Verpackung entnehmen, auf den Stellfüßen, die am Rahmen der Verkleidung angebracht
sind, positionieren und den Heizkamin waagerecht ausrichten (Abbildung 1), dabei die in Abbildung 2
angegebenen Werte einhalten. Nach der waagerechten Ausrichtung und der Überprüfung der Höhen, die
Gegenmuttern der Füße blockieren und den Heizkamin an der Querstrebe am Rahmen der Verkleidung
befestigen, dazu die in Abbildung 3 gezeigten Schrauben verwenden. Die verpackten Profile in die Nähe der
Einfassung stellen. Die Schrauben entfernen, die die Aluminiumoxydabdeckung an der Oberseite des
Thermokamins befestigen (Abbildung 4) und das obere Profil (gebogenes Detail) über der Abdeckung montieren,
dazu die zuvor entfernten Schrauben verwenden. Die Feuertür des Heizkamins öffnen und die beiden seitlichen
Profile montieren, dazu die beiliegenden schwarzen Schrauben verwenden (Abbildung 4). Mit der Installation des
Rauchfangs und den Vorbereitungen für die Ventilation (natürlich oder Zwangsventilation) fortfahren, wie im
Installations- und Betriebshandbuch des Heizkamins beschrieben.
Frontseite Heizkamin
Seite Fernseher
