Montag der verkleidung aus gipskarton – MCZ Scenario Forma 95 GAS Left Benutzerhandbuch
Seite 17
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapiltel 2
SCENARIO
Seite
17
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten
3.9. MONTAG DER VERKLEIDUNG AUS GIPSKARTON

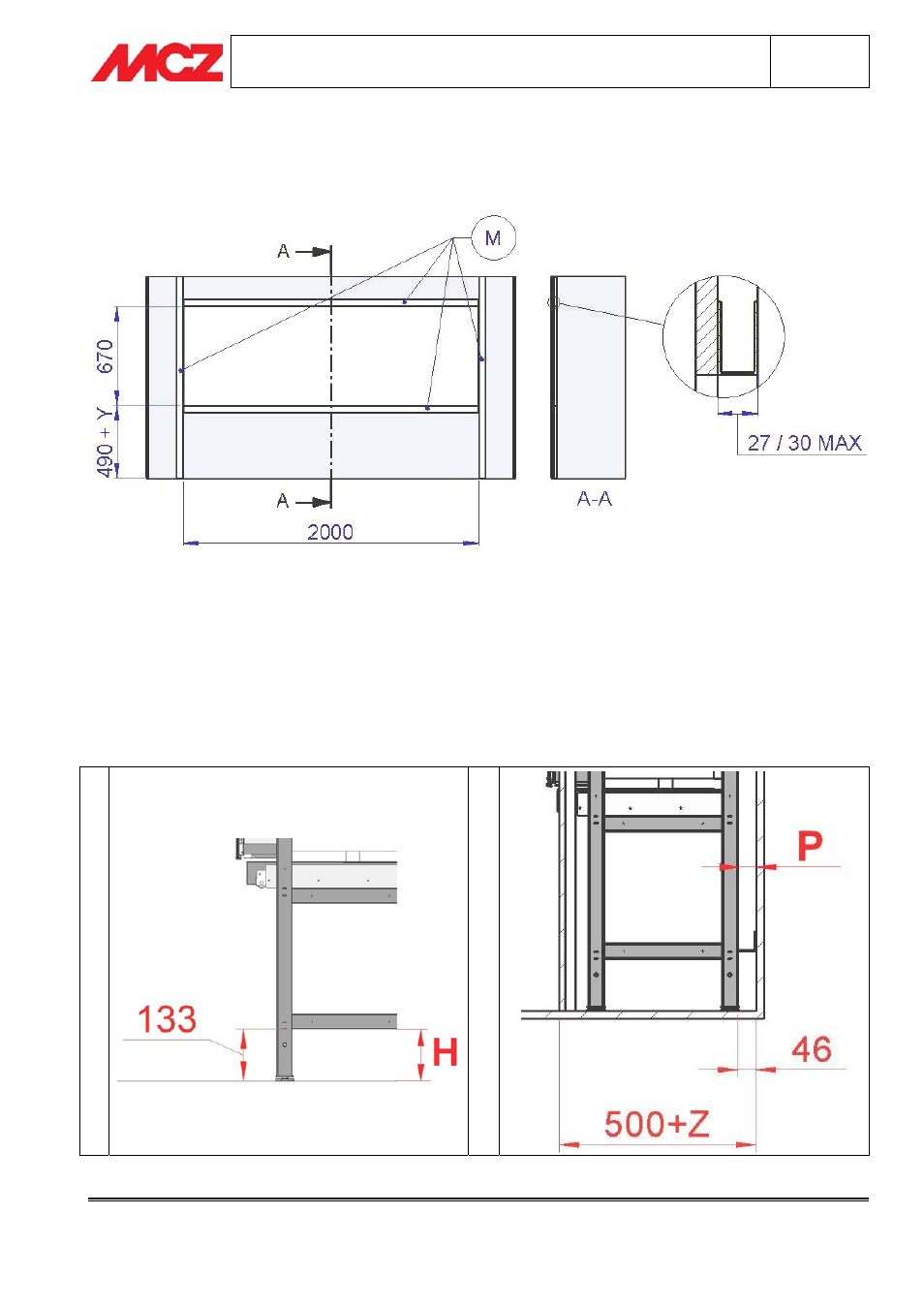

ABMESSUNG LÖCHER GIPSKARTON
(2000mm x 670mm):
Y= H – 133 -> H = Höhe ab Boden bis zum unteren Teil der Querstrebe des Rahmens (Abbildung A)
-> 133 = Mindesthöhe (bei vollständig zugeschraubten Füßen)
Z= P – 46 -> P = Höhe der vorhandenen Wand am hinteren Träger des Rahmens (Abbildung B)
-> 46 = Durch die Befestigungsbügel für die Wand vorgeschriebene Mindesthöhe.
Mit den aufgeführten Formeln werden die Höhe des Lochs in der Gipskartonwand ab Boden und der Abstand von
der ursprünglich vorhandenen Wand berechnet. Zum Verstärken des Lochs an der Wand Träger (M) mit einer
maximalen Tiefe von 30 mm verwenden.
A
B
