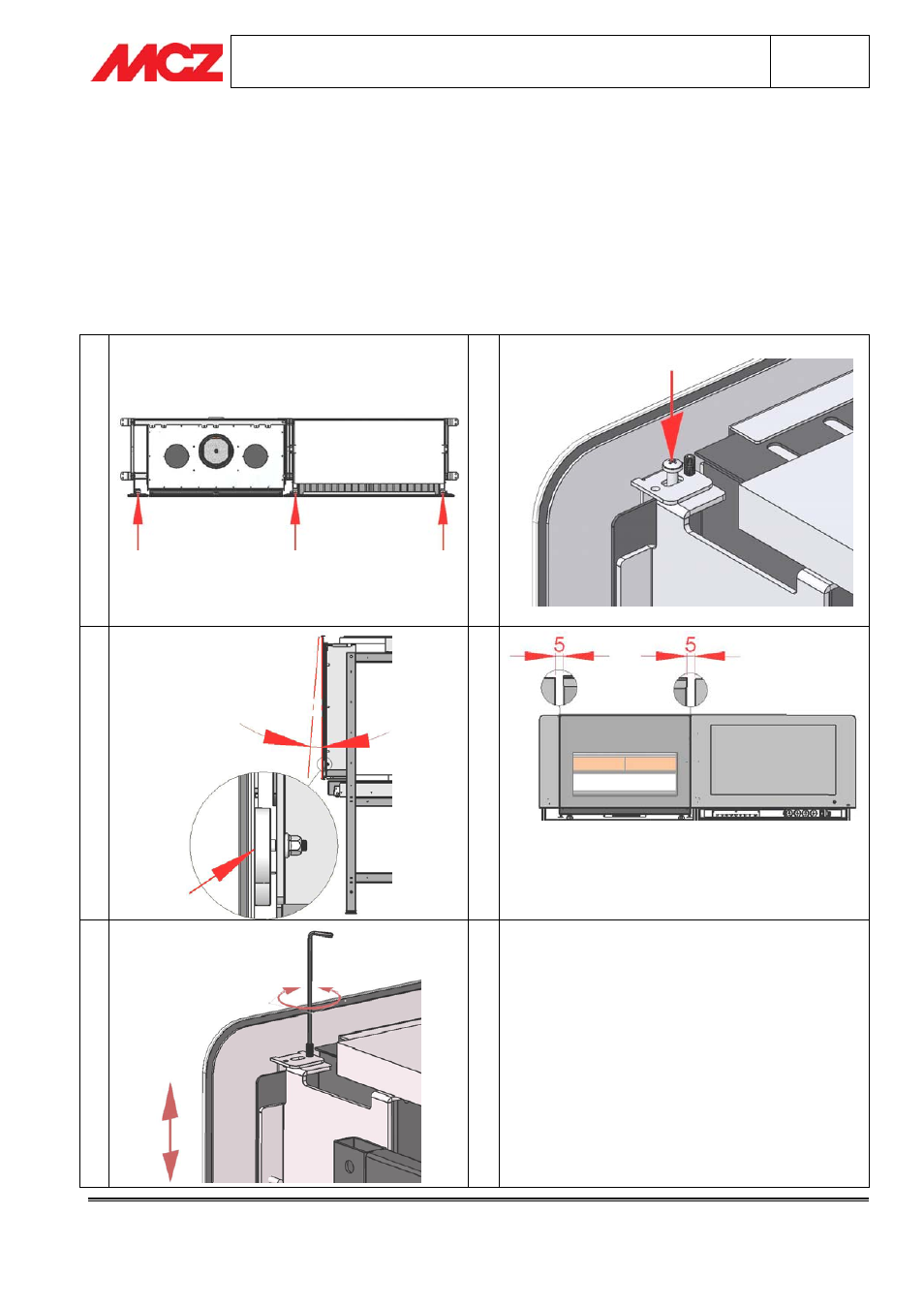

3.8. AUSRICHTUNG SCHMUCKSCHEIBEN WOOD
Die Schmuckscheibe vom Fernsehgerät (das mit dem Siebdruck-Logo) und die Abdeckscheibe des Heizkamins
aus der Verpackung nehmen. Die Haltebügel für die Scheiben auf die Laschen des Rahmens legen (Abbildung
1), die mitgelieferten Schrauben teilweise festschrauben, um die Scheiben vorläufig zu fixieren (Abbildung 2). Die
Scheiben senkrecht ausrichten, mit Hilfe der Magneten, die am unteren Teil der Halterungen angebracht sind
(Abbildung 3). Prüfen, dass der Abstand der beiden Scheiben zu der des Heizkamins 5 mm beträgt (Abbildung 4)
und die waagerechte Ausrichtung über die Gewindestifte, die an den Haltebügeln der Scheiben befestigt sind,
durchführen (Abbildung 5).
