MCZ Kasai Benutzerhandbuch
Seite 20
Kapitel 4
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
20
Installation und montage
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
A
b
1
2
6 + 7
3
9
8
U
V
B
B
4 + 5
4. Die metallenen Seitenwände (“6-7”) mit den zuvor montierten
Profilen (“8-9”) müssen an die Struktur des Kaminofens befestigt
werden, indem die entsprechenden Stifte “B” in die Löcher“b” an
der Unterseite der Seitenwand des Kaminofens eingefügt werden.
Anschließend an der Oberseite der Seitenwand die zwei
Schrauben "A" (eine rechts und eine links) an den Rändern der
Struktur, wo sich die Löcher befinden, festschrauben.
Denselben Vorgang für die andere Seitenwand wiederholen (Abb.
8).
In den Löchern oben an den Seitenwänden die Distanzstücke
(Gummikappe “U” + Unterlegscheibe “V”) einlegen, damit die
Abdeckplatte darauf positioniert werden kann.

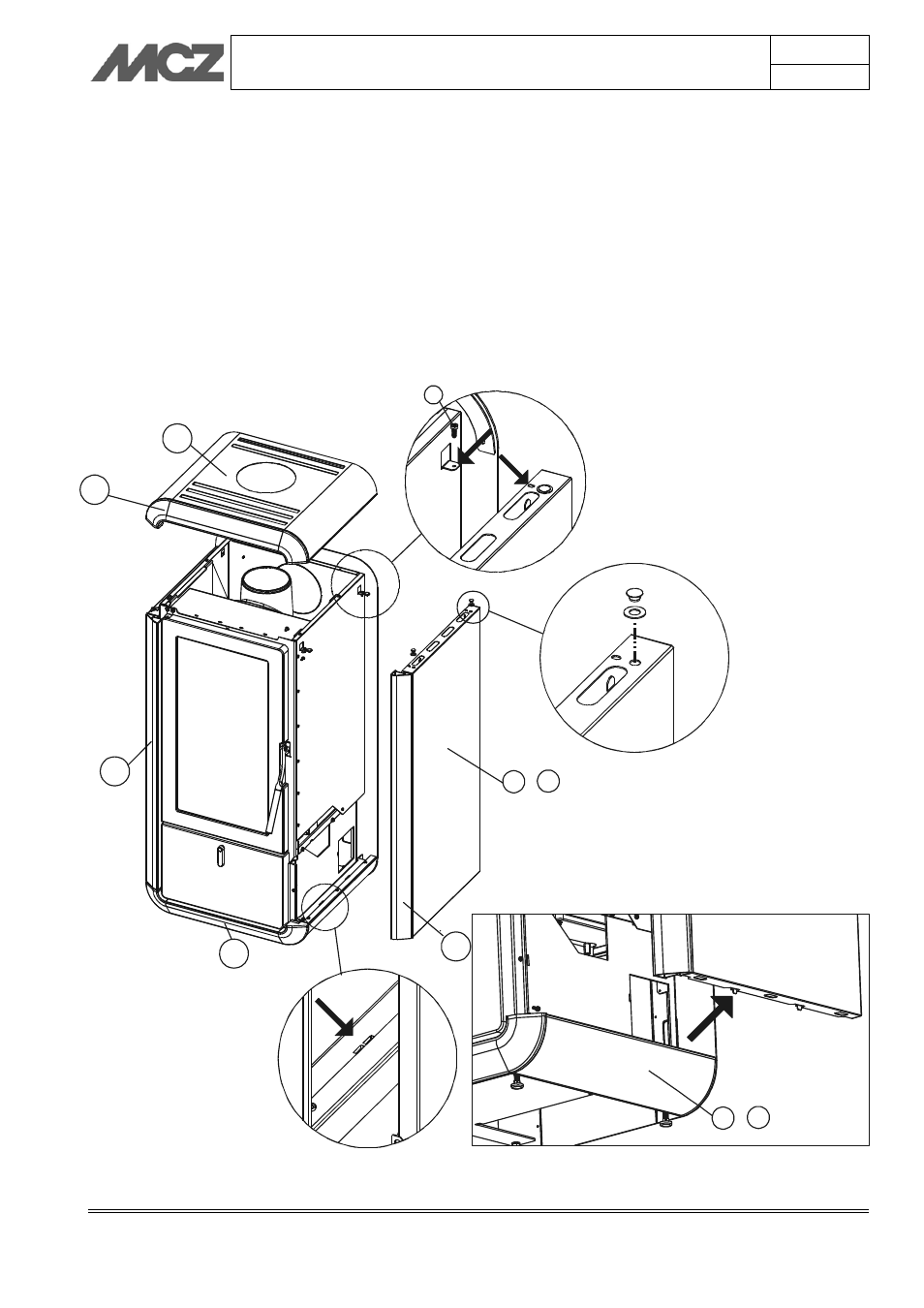

Abbildung 8 – Seitliche Verkleidung
(Kaminofen Kasai)
