3.2.4.
PHASE 4 – MONTAGE DER VERKLEIDUNG AM RAHMEN

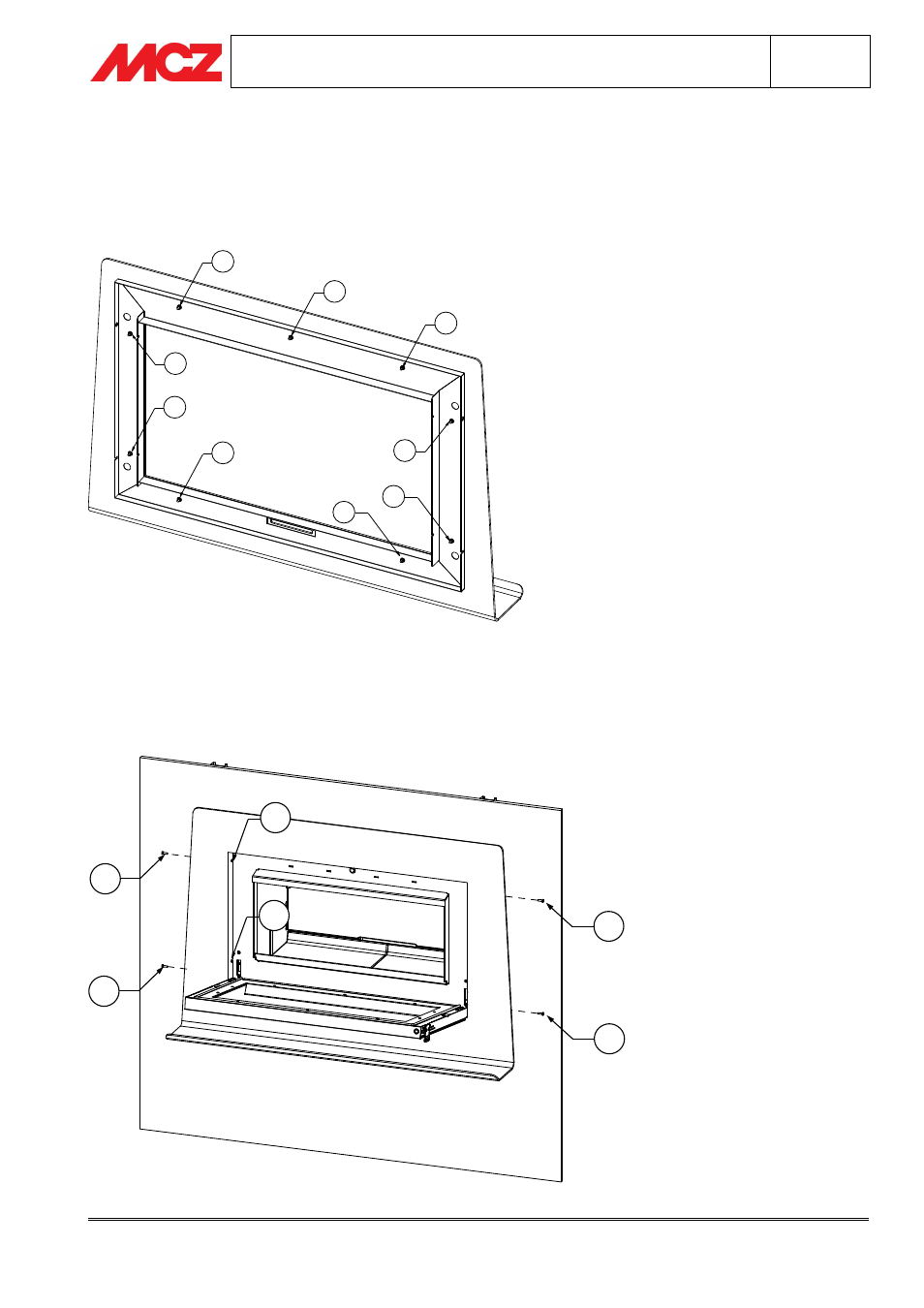

Nach der Abnahme des Rahmens (2) von den Bügeln (3) (siehe vorherigen Punkt ), die Verkleidung Line (1) mit
den Muttern (5) auf der Innenseite des Rahmens (2) befestigen.
5
5
5
5
5
5
5
5
5
3.2.5.
PHASE 5 – ENDGÜLTIGE MONTAGE DER VERKLEIDUNG LINE90
Die Verkleidung mit dem rückseitigen Rahmen am Heizkamin an den zuvor mit den Schrauben (4) an der Wand
befestigten Bügel einsetzen. Zuletzt die Schrauben (A) festziehen, damit der Heizkamin an der Verkleidung
befestigt ist. Die Seitenwände mit den Gipskartonplatten ausfachen.
4
4
4
A
4
A
