6.2. AUFSTELLUNG FORMA VIVO70
Forma Vivo70 in die gewünschte Stellung bringen und den Sicherheitsabstand sowohl zur rückseitigen Wand als
auch zum Fußboden einhalten (siehe
Installations- und Betriebshandbuch ). Den Heizkamin hochheben und auf
einer stabilen Halterung (muss beigestellt werden) abstellen; der Abstand zwischen dem Unterteil der Füße zum
Fußboden sollte 500 mm betragen. Die Mindesthöhe darf nicht unter 200 mm liegen.
Die serienmäßige Einfassung, die um die Tür des Heizkamins verläuft, durch Herausdrehen der vier Schrauben,
die sie am Mantel des Heizkamins festhalten, entfernen. Die vier Schrauben müssen anschließend in der nächsten
Montagephase der Verkleidung wieder in die Bohrungen eingeschraubt werden.
ANMERKUNG: Die Möglichkeiten der Höhenregulierung von Forma Vivo 70 sind unterschiedlich und
beliebig. Egal welche Lösung gewählt wird, sie muss dem Kompaktofen in jedem Fall Stabilität und
Sicherheit gewährleisten.
6.2.1. PHASE 1 – VORBEREITUNG FORMA VIVO70
Vor der Montage der Verkleidung Line 70 muss eine Zwischenwand (oder Einbauwand des Heizkamins ) mit einer
Feuerstellenöffnung B.= 705 mm, H. 640 mm und einer empfohlenen Höhe vom Fußboden von485 mm
ausgeführt werden.
Wenn sie mit feuerfesten Gipskartonplatten ausgeführt wird, muss die Einbauwand mit Stahlträgern verstärkt
werden, die vertikal verlaufen und mit einem Abstand von 850 mm auf dem Fußboden aufliegen und mittig zur
Bohrung sind (siehe Zeichnung unten).
= =
STAHLTRÄGER
705
850
5
0
0
6
4
0
4
8
5
ZIMMERWAND
4
0

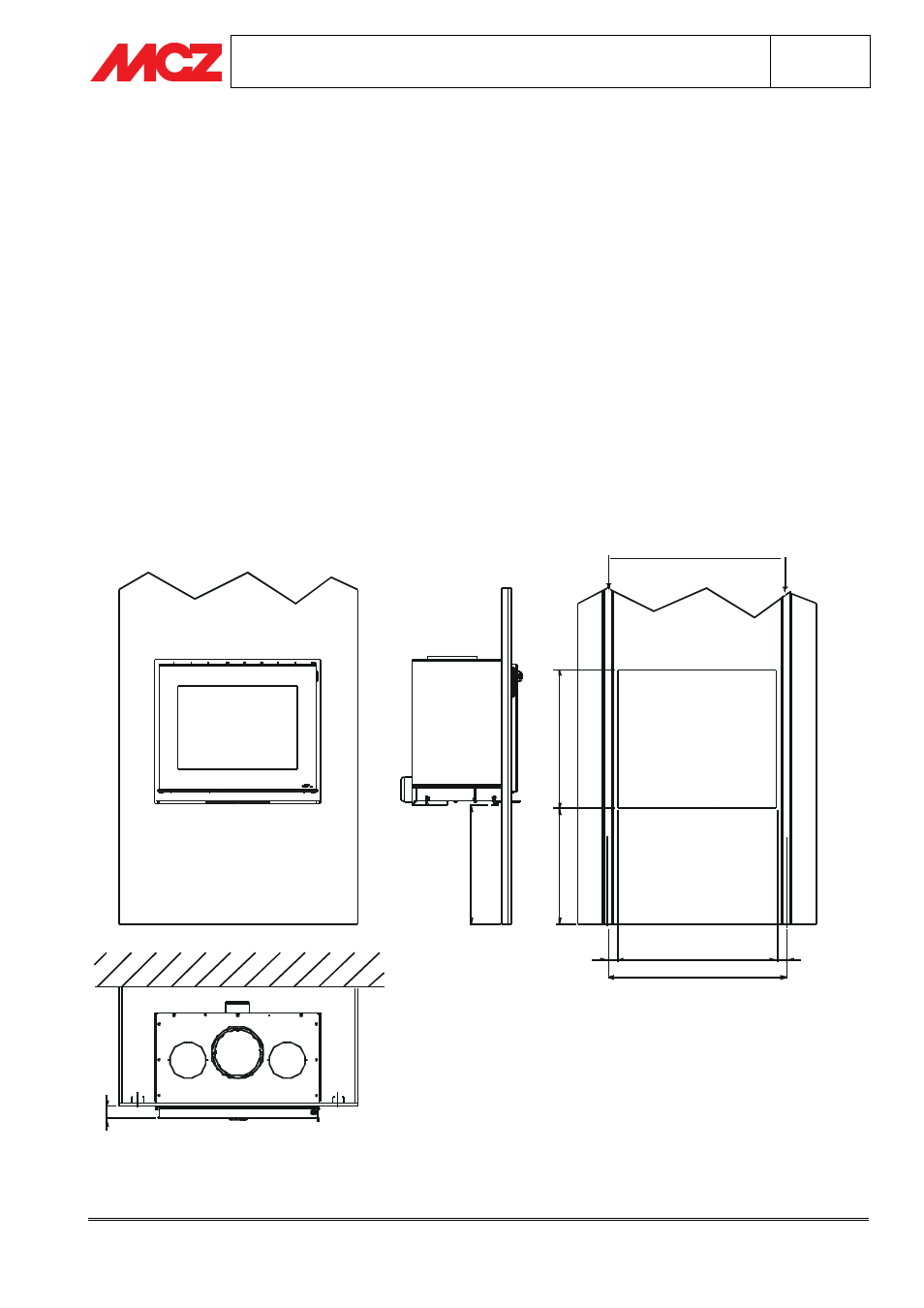

Auf der Abbildung: Bohrmaße auf dem Gipskarton
