Seite 23
MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 4
RIVESTIMENTO MOON 70
pag.
23
Kapitel 2
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Wiedergabe
verboten
4.2.4.

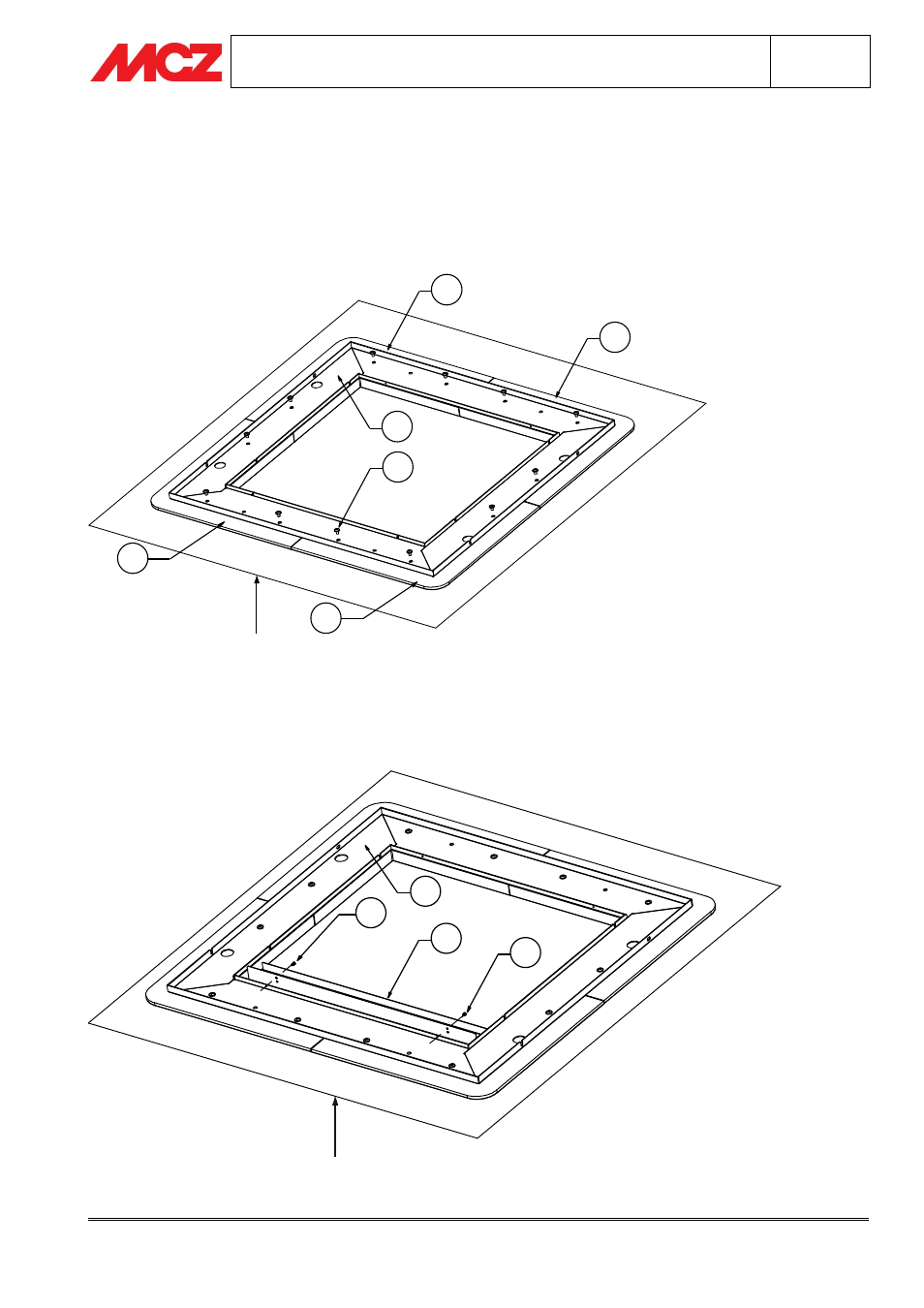

PHASE 4 – MONTAGE DER VERKLEIDUNG AUF DEM RAHMEN
Die vier Kacheln der Verkleidung auf einem schützenden Element ablegen, die Befestigungsbohrungen müssen
nach oben zeigen (siehe Zeichnung). Den Rahmen (3) mit den Schrauben (7) an der Verkleidung (1,2)
anschrauben. Die vier Unterlegscheiben (6) als Abstandshalter so in die vier Schlitze der Verkleidung einsetzen,
dass die Innenseite der Verkleidung mit dem Blech des Rahmens bündig ist. Die vier Schrauben gut festziehen
und die vier Unterlegscheiben (6).wegnehmen.
1
2
7
3
1
2
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
4.2.5.
PHASE 5 – MONTAGE DES GLASES AUF DEM RAHMEN
Die Glashalterung zusammen mit dem Glas (4) mit den zwei Schrauben (8) am Metallrahmen (3) befestigen.
8
4
8
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
3
SCHÜTZENDES TEIL, DAS WÄHREND DES ZUSAMMENBAUS
DER EINFASSUNG/VERKLEIDUNG BENUTZT WIRD
SCHÜTZENDES TEIL, DAS WÄHREND DES ZUSAMMENBAUS
DER EINFASSUNG/VERKLEIDUNG BENUTZT WIRD
