INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
PICASSO
Seite
13
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

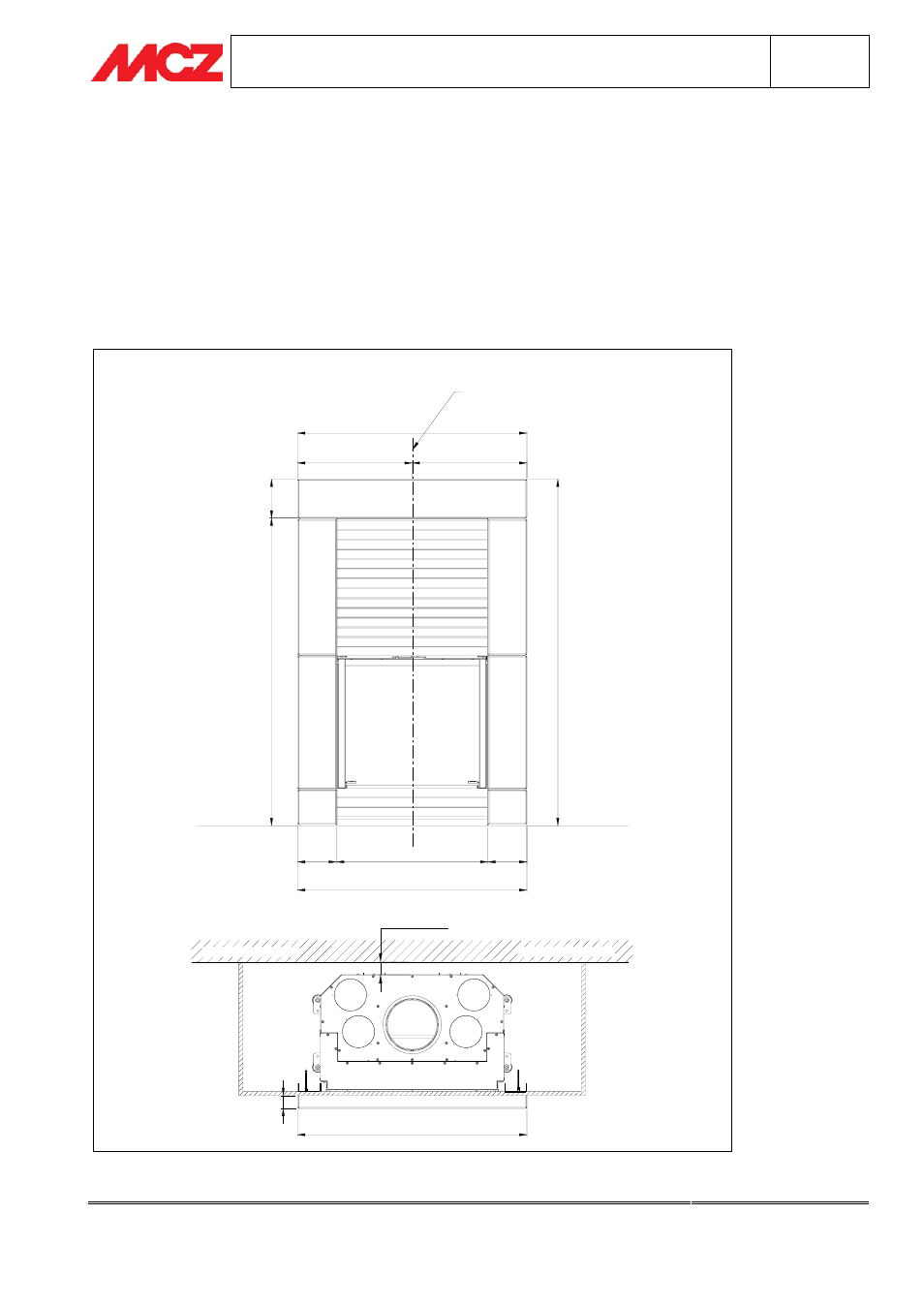

3.6. PHASE 5 - MONTAGE DER OBEREN EINFASSUNG (element 4)
Die obere Einfassung (Element 4) so positionieren, dass sie die seitlichen Einfassungsteile berührt, mit denen sie
bündig abschließen muss. Falls dies nicht bereits in Phase 2 erfolgt ist, die Zwischenwand auf Höhe der
Gewindestangen M6 auf der Rückseite der oberen Einfassung anbohren, und diese mithilfe der beiliegenden
Schrauben, Scheiben und Muttern befestigen. Für mehr Sicherheit wird empfohlen, für jede Gewindestange 2
Muttern (Mutter und Gegenmutter) zu verwenden.
Sicherstellen, dass die Verkleidung nach Beendigung der Montage eng an der Zwischenwand anliegt und
waagrecht und rechtwinklig zu Wand und Boden ausgerichtet ist.
ASSE RIVESTIMENTO=
ASSE TERMOCAMINO
180
700
180
1060
180
14
22
16
02
1060
=
=
MURO PERIMETRALE
DISTANZA DI
SICUREZZA
MURO PERIMETRALE
60
1060
