INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
PICASSO
Seite
7
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

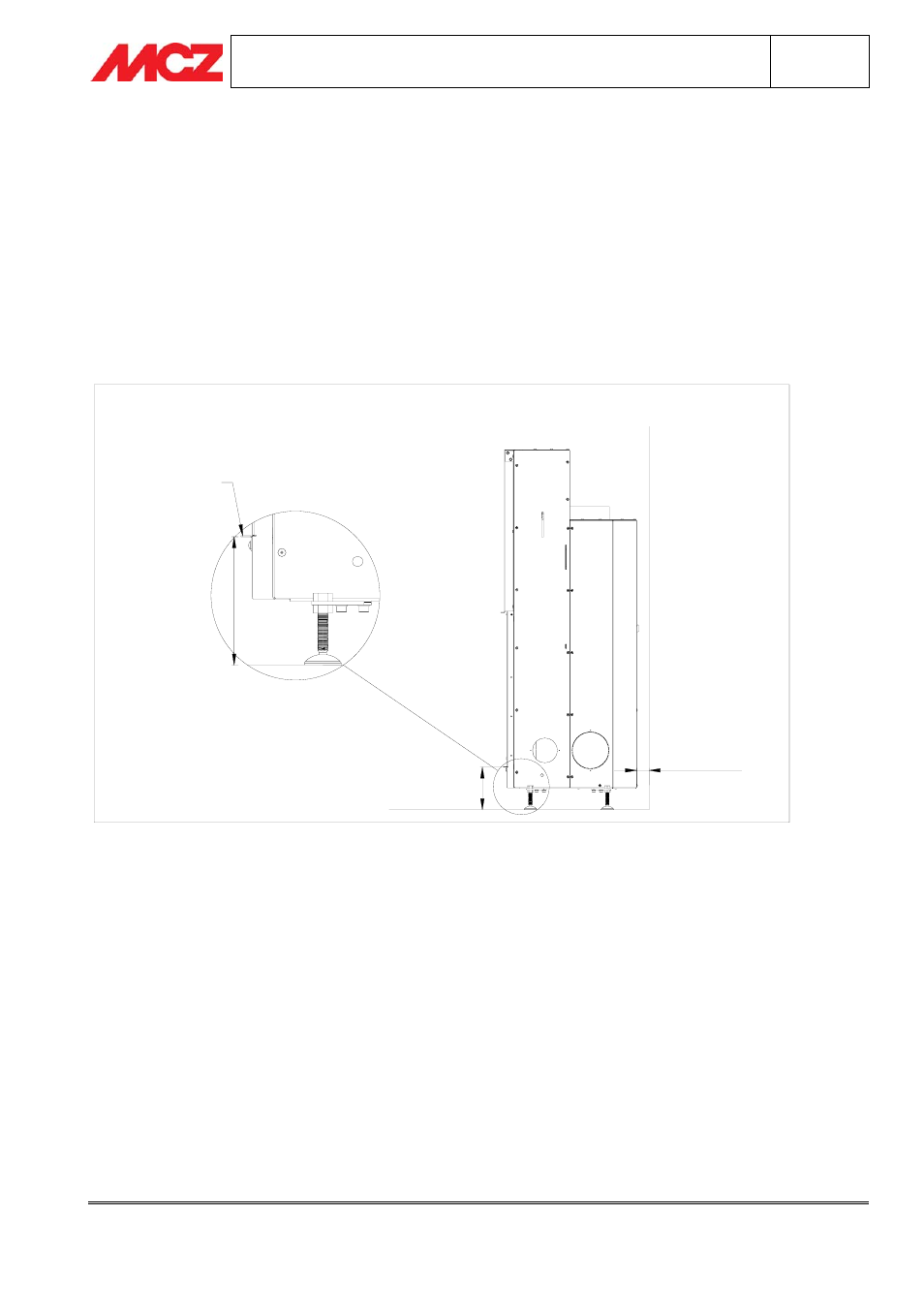

3.2. PHASE 1 - POSITIONIEREN DES HEIZKAMINS FORMA PURO75
Forma Puro75 in der gewünschten Stellung und mit Sicherheitsabstand zur Rückwand positionieren: Den
Heizkamin (durch Einstellen der 4 vorhandenen Füße) so weit erhöhen, dass die Höhe des Randabdeckprofils
zum Boden 165 mm beträgt (= Höhe der Brennebene der Verkleidung). Eine zweite Höhenregulierung des
Kompaktofens erfolgt eventuell bei der Montage der Verkleidung.
Vor dem Anschluss an den Rauchfang und nach Beendigung der Installation des Heizkamins überprüfen, ob die
Position von Forma Puro75 korrekt zur Komponente Stahlkorpus (1) der Verkleidung Picasso ausgerichtet ist.
Den Kompaktofen Forma 77 unter Befolgung der Anweisungen im entsprechenden
Installations- und
Betriebshandbuch installieren und eine kurze Abnahme durchführen, um dessen korrekten Betrieb
sicherzustellen. Bei positivem Abnahmeergebnis kann mit der Montage der Verkleidung Picasso fortgefahren
werden.
PAVIMENTO
PAVIMENTO
PROFILO
COPRIBORDO
DISTANZA DI
SICUREZZA
16
5
16
5
