INSTALLATIONS- UND GEBRAUCHSANLEITUNG Kapitel 2
PICASSO Seite 5
Kapitel 2 Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

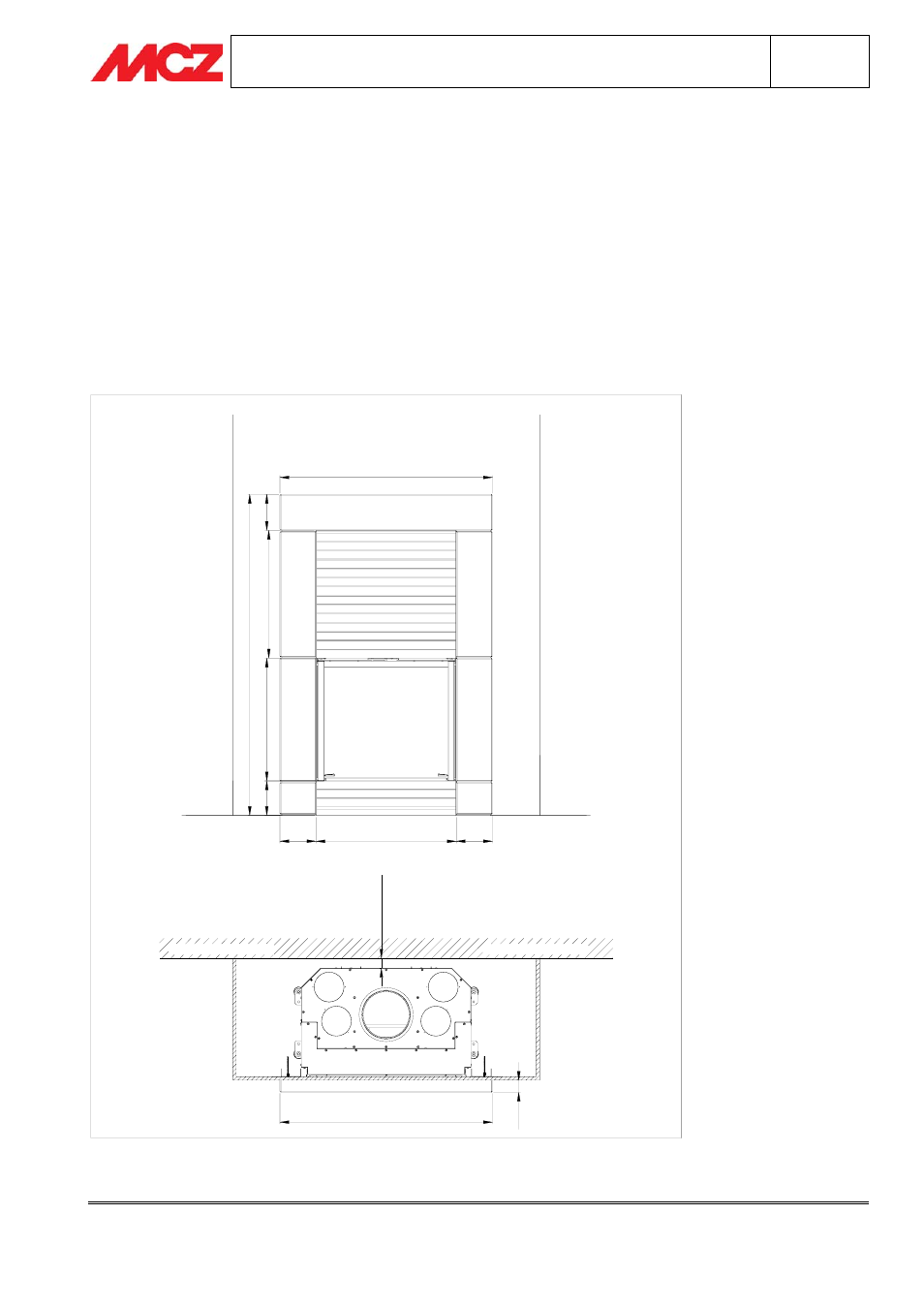

2. VERKLEIDUNG PICASSO MIT HEIZKAMIN FORMA PURO 75
Beim Modell Picasso Forma Puro75 handelt es sich um eine Einbauverkleidung, d.h. der Heizkamin ist komplett in
die Wand eingebaut: Daher muss eine Zwischenwand eingezogen werden, die über die Zimmerwand hinausragt.
Die Tiefe der einzuziehenden Wand ist beliebig, es müssen lediglich die Sicherheitsabstände zum Heizkamin
eingehalten werden. Diesbezüglich wird auf das Installations- und Betriebshandbuch von Forma Puro75
verwiesen.
ANMERKUNG: DIE EINGEZOGENE WAND, AN DER DIE EINFASSUNG PICASSCO BEFESTIGT WIRD,
MUSS TRAGEND UND MIT MÖGLICHST DOPPELTEN, VERTIKAL VERLEGTEN STAHLTRÄGERN
AUSGESTATTET SEIN, DIE MIT DEN BOHRLOCH ABSCHLIESSEND POSITIONIERT WERDEN
MÜSSEN.
172
613
637
18
0
1602
180 180 700
60
1060
MURO PERIMETRALE MURO PERIMETRALE
D
ISTAN
Z
A
D
I
SI
C
URE
ZZA
1060
