3 3.. W Wa arrttu un ng g R RO O i i 8 84 41 1 B B
x Auflagering

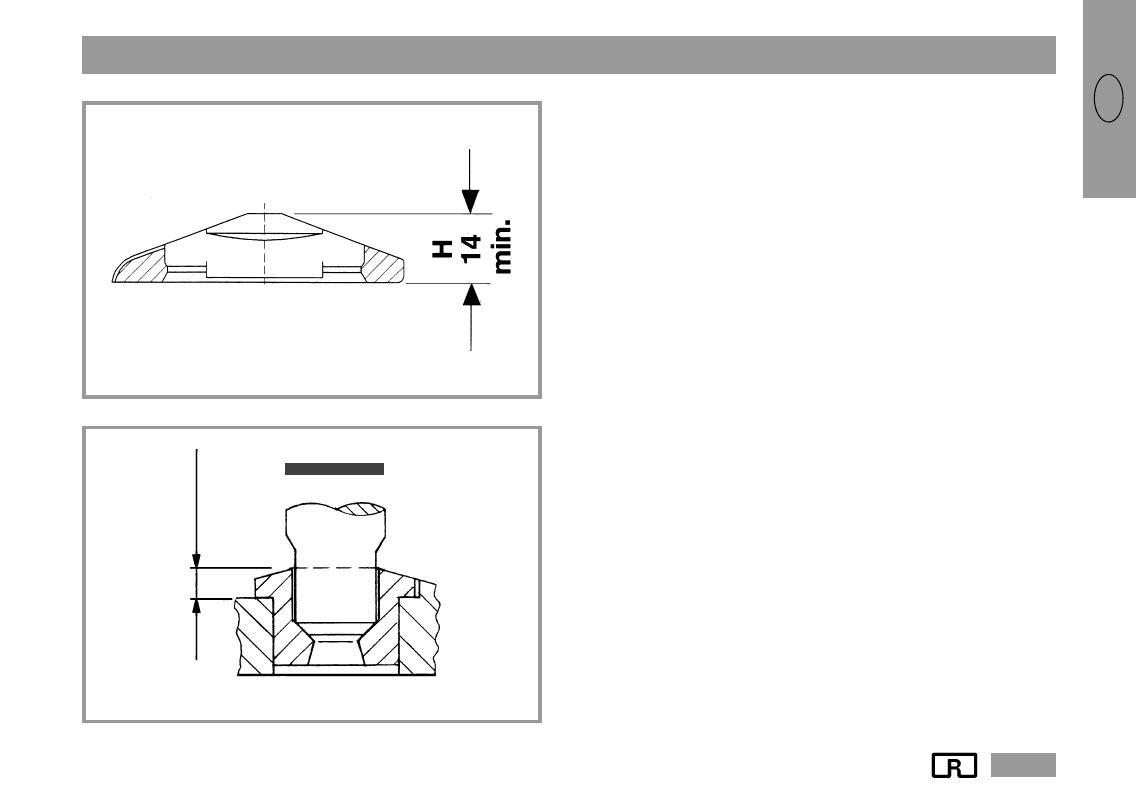

Der Auflagering für die Zugöse muss erneuert werden, wenn aufgrund von
Verschleiß eine Berührung der Zugöse mit der unteren Buchse eintreten
kann bzw. wenn H min. 14 mm (s. Abb. 5) erreicht ist.
Die untere Buchse darf auf keinen Fall beschädigt werden, um die
Schließfunktion der Kupplung nicht zu beeinträchtigen!
Vorsicht, Unfallgefahr!
Zur Verschleißminderung den Auflagering stets fetten!
(Erneuerung s. Prospekt Reparaturanleitung: auf Anfrage)
x Körperbohrung
x Spiel in der unteren Bolzenführung max. 2,5 mm:
Verschleiß des Kupplungsbolzens oder der Bohrung max. 1,5 mm
