39
INTERRUTTORI DIP
Gli interruttori DIP (Dual-In-line Package) sul pannello posteriore
consentono di impostare le seguenti opzioni. Le posizioni in neret-
to corrispondono alle impostazioni di fabbrica.
NOTA: le posizioni degli interruttori ed i relativi funzionamenti
sono riportati nella tabella della Figura 3 e sull'etichetta del
mixer.

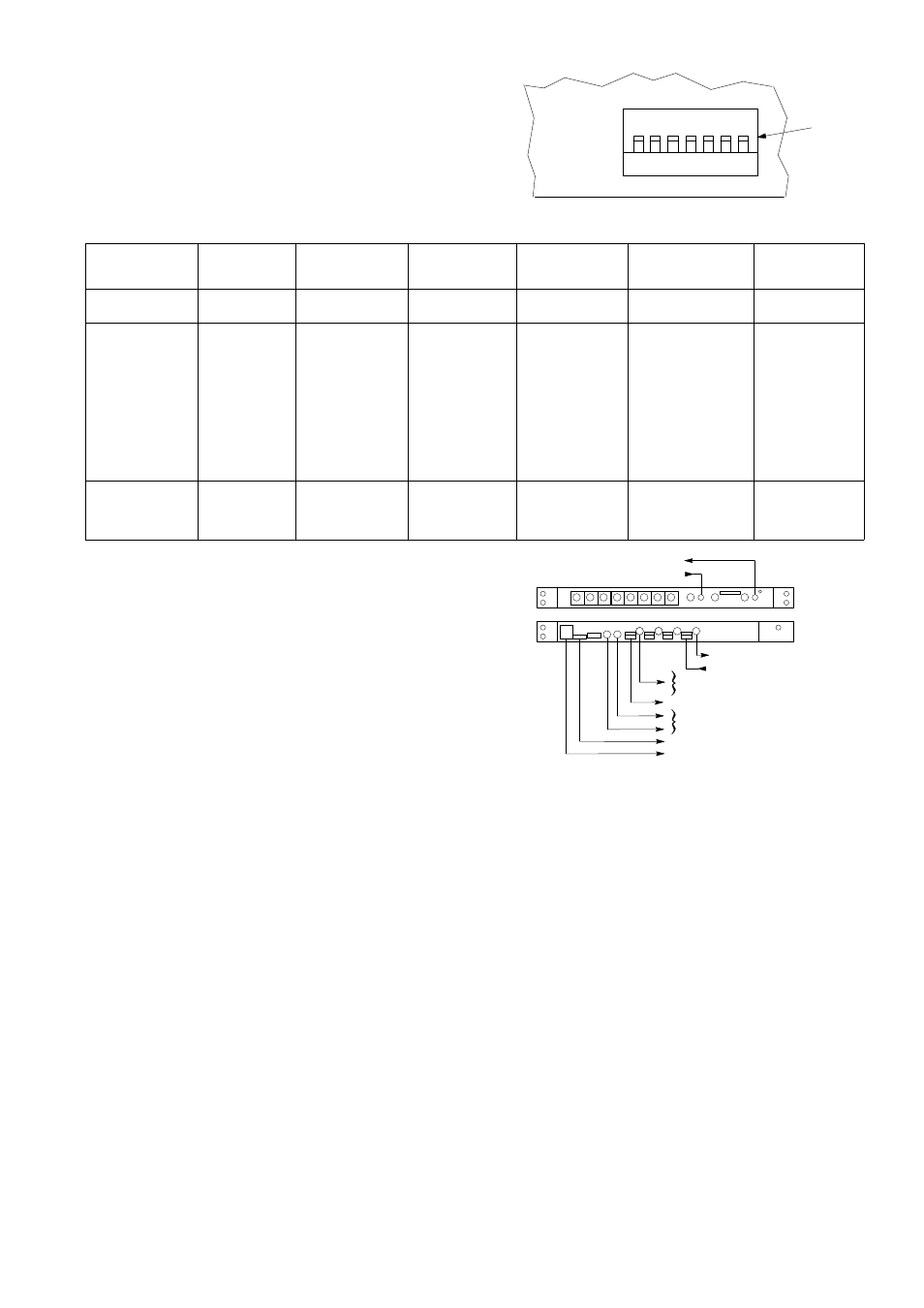

FIGURA 3
FUNZIONI DELL'INTERRUTTORE DIP SW702
Manuale/Automatica: in posizione Manuale, l'attivazione della
modalità automatica è disabilitata. In modalità manuale, il mixer
funziona come un normale mixer 8x1.
Bloccaggio dell'ultimo microfono: questa funzione tiene aperto
l'ultimo microfono attivato finché esso non viene sostituito median-
te l'attivazione di un altro microfono. Quando il bloccaggio è disa-
bilitato, i microfoni si disattivano dopo l'intervallo di ritenuta
preimpostato.
Intervallo di tenuta: consente di regolare la durata di apertura di
un microfono attivato (che non sia bloccato) dopo che l'oratore
smette di parlare. Le impostazioni possibili sono 0,4 secondi e 1,0
secondo.
Livello off-attenuazione: consente di cambiare il livello di atte-
nuazione da 15 dB a infinito (
∞
). Con l'impostazione 15 dB, il livello
di un microfono non in uso è di 15 dB minore di quando è attivato.
Con l'impostazione
∞
, un microfono non in uso è completamente
disattivato ("off").
Soglia del limitatore: consente di variare la soglia del limitatore di
uscita. Le impostazioni possibili sono disattivazione ("Off", impo-
stazione di fabbrica), +16 dBm, +8 dBm e +4 dBm. (Per altre impo-
stazioni della soglia, vedi
Modifiche interne .)
Collegamento locale/globale: determina se l'uscita di ciascuna
mixer collegato contiene solamente i propri dati di programma o
quelli di tutti i mixer collegati (per ulteriori informazioni, vedi
Colle-
gamenti del mixer ).
INSTALLAZIONE
MONTAGGIO
Per montare il mixer su un normale rack per apparecchi audio da
483 mm (19 pollici), utilizzare le viti con testa a croce accluse, in-
serendole in ciascun pannello laterale. Usare tutte e quattro le viti.
COLLEGAMENTI
Eseguire i collegamenti audio in base alla procedura che segue (vedi
Figura 4).
FIGURA 4
1. Collegare le sorgenti del segnale di linea o microfonico ai con-
nettori di ingresso dei canali (usare normali cavi bifilari scher-
mati). Inserire un cacciavite, o altro attrezzo adatto, nella
fessura sopra ciascun connettore a basetta e agire sull'inter-
ruttore d'ingresso a slitta in funzione del tipo di segnale di
ingresso: microfonico (interruttore a sinistra), microfonico con
alimentazione phantom a 48 V (interruttore al centro) o a
livello di linea (interruttore a destra).
2. Collegare l'uscita di linea dell'apparecchio all'ingresso di
mixer, equalizzatori, amplificatori o registratori.
3. Per collegare ulteriori mixer SCM810, onde aumentare il
numero di ingressi microfonici, eseguite i collegamenti tramite
le prese Link In e Link Out. Collegate la presa Link Out del
primo mixer a quella Link In del mixer successivo, e così via.
Lasciate scollegate la presa Link In del
primo mixer e quella
Link Out dell' ultimo mixer.
NOTA: queste prese vanno utilizzate solo a scopi di
collegamento, non per ingressi o uscite audio (vedi Figura 5).
1 2 3 4 5 6 7
(MIXER
REAR
PANEL)
DIP
SWITCH
SW702
Funzione dell'in-
terruttore
Manuale/ Auto-
matica
Bloccaggio
dell'ultimo micro-
fono
Intervallo di te-
nuta
Livello off-atten-
uazione
Soglia del limitatore Collegamento lo-
cale/globale
Numero dell'in-
terruttore
1 2 3 4 5, 6 7
Interruttore Su
Automatica
Attivato ("On") 0,4 secondi 15 dB
5 Su = Limitatore
“off”
6 Su
5 Giù = +8 dBm
6 Su
5 Su = +16 dBm
6 Giù
5 = +4 dBm
6 Giù
Globale
Interruttore Giù Manuale Tutti i microfoni di-
sattivati ("off")
dopo l'intervallo di
ritenuta
1,0 secondi
∞
(completamente
disattivato, "off")
Locale
TO STEREO OR MONO HEADPHONES
FROM AUX– OR LINE–LEVEL SOURCE
TO AMP/RECORD/MIXER INPUT
TO LINKED SCM810 MIXERS
TO ADVANCED FUNCTION WIRING
TO 120 VAC POWER SOURCE
TO AMP/REC/MIXER INPUT (CH. 1–7)
FROM MIC/LINE SOURCE (CH. 1–8)
OR FROM AUX SOURCE (CH. 8)
MIXER OUTPUT TO AMP/REC/MIXER INPUT
