Simultaneamente le funzioni automatiche (Bloccaggio dell'ultimo
microfono, ecc.) rimangono comuni a tutti i mixer. La tabella che
segue riporta le impostazioni dei mixer.

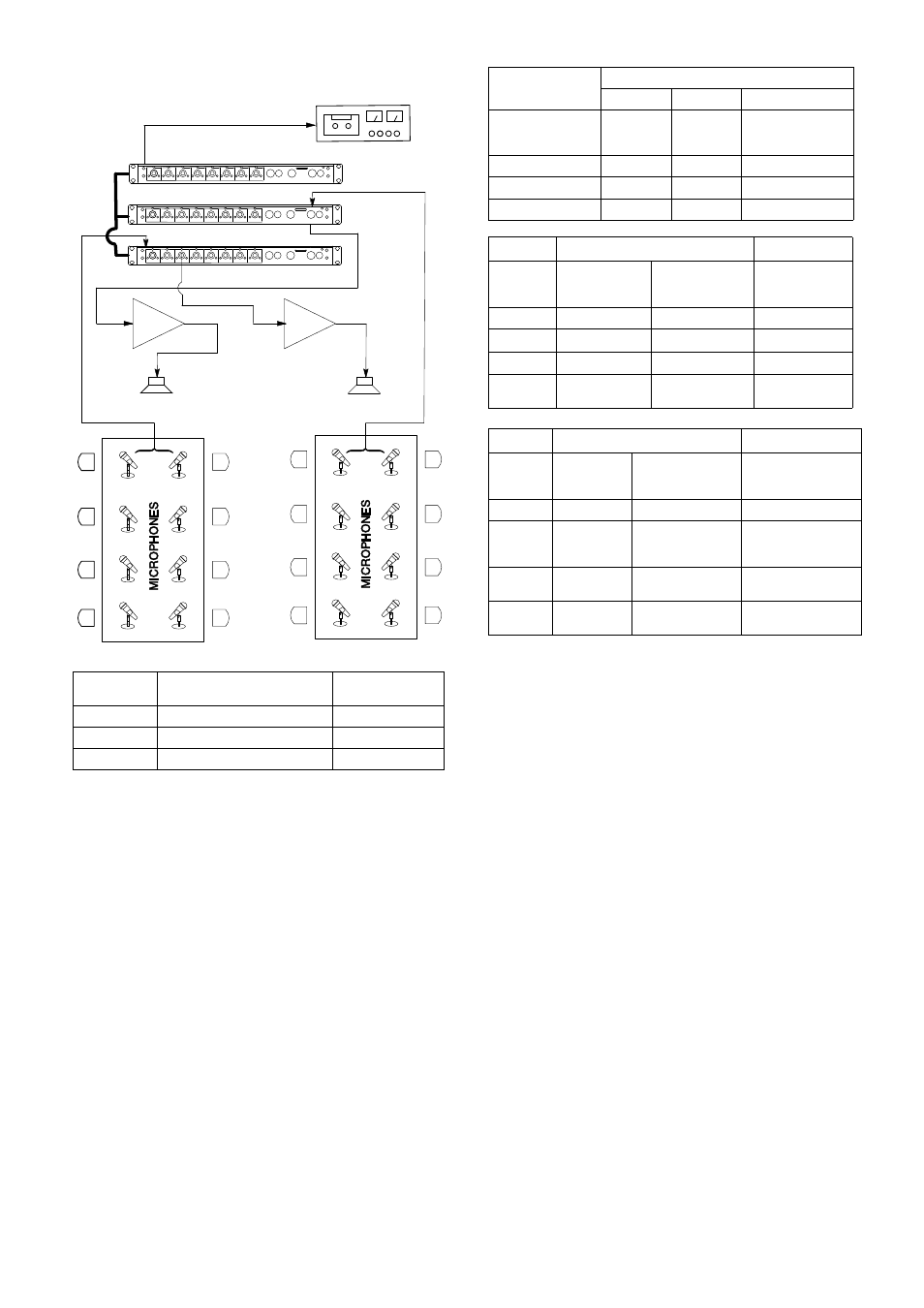

FIGURA 8
CAVI DI COLLEGAMENTO
Ulteriori cavi di collegamento (lunghi 305 mm - 12 pollici) possono
essere richiesti alla Shure specificando il numero di codice
95A8889. Cavi più lunghi, di varie lunghezze, si possono ottenere
rivolgendosi ai rivenditori di computer Apple e richiedendo cavi di
collegamento per stampanti; tali cavi sono noti come "cavi seriali
schermati con due connettori mini DIN-8" oppure come "cavi a 8
piedini per periferiche di sistemi Apple."
DATI TECNICI
Condizioni di misura (se non specificato diversamente): tensione
di alimentazione 120 V c.a., 60 Hz (SCM810) o 230 V c.a., 50
Hz (SCM810E); guadagno massimo; 1 kHz, un canale attivato; im-
pedenze di sorgente: microfono 150
Ω
, linea 150
Ω
; terminazioni:
linea 10 k
Ω
, cuffia 300
Ω
(punta e manicotto), uscita diretta 10 k
Ω
;
modalità automatica, comandi di equalizzazione regolati per una
risposta piatta.
Risposta in frequenza (Rif. 1 kHz, comandi dei canali in posiz-
ione centrale)
Da 50 Hz a 20 kHz,
±
2 dB; punto a -3 dB a 25 Hz.
Guadagno di tensione (valore tipico, comandi a fine corsa in
senso orario)
Ingressi
Uscite
Distorsione armonica totale
<0,1% ad un livello di uscita di +18 dBV, da 50 Hz a 20 kHz (at-
traverso un filtro 20 Hz - 20 kHz; ingresso 1 e comando del liv-
ello principale a 5; tutti gli altri comandi a fine corsa in senso
antiorario).
Ronzio e rumore
Rumore equivalente d'ingresso: -125 dBV
(impedenza di sorgente 150
Ω
; attraverso un filtro 400 Hz - 20
kHz)
Rumore e ronzio equivalenti d'ingresso:-123 dBV
(impedenza di sorgente 150
Ω
; attraverso un filtro 20 Hz - 20
kHz)
Rumore e ronzio di uscita (attraverso un filtro 20 Hz - 20 kHz;
comandi dei canali a fine corsa in senso antiorario):
-90 dBV (Comando del livello principale a fine corsa in senso
antiorario)
-70 dBV (Comando del livello principale a fine corsa in senso
orario)
Reiezione di modo comune
>70 dB a 1 kHz
Polarità
Microfono/Linea, gli ingressi Invio a tutte le uscite sono non in-
vertenti; l'ingresso Aux a tutte le uscite è invertente.
Attivazione del canale d'ingresso
Tempo di intervento: 4 ms
Intervallo di ritenuta: 0,4 s (commutabile a 1,0 s)
Tempo di decadimento: 0,5 s
Livello off-attenuazione
15 dB (commutabile a
∞
)
Protezione contro sovraccarichi e cortocircuiti
Uscite in cortocircuito, anche per lunghi periodi, non causano
danni. Gli ingressi microfonici non vengono danneggiati da seg-
nali di ampiezza massima 3 V; gli ingressi di linea e di controllo
da segnali di ampiezza massima 20 V.
Mixer
Interruttore di
collegamento locale/globale
L'uscita audio
contiene:
A
Locale
A
B
Locale
B
C
Globale
A, B, C
LOUDSPEAKER
LOUDSPEAKER
SCM810 “A” (LOCAL)
SCM810 “B” (LOCAL)
LINK
SCM810 “C” (GLOBAL)
RECORDER
Ingresso
Uscita
Linea
Cuffia
Uscita diretta
Microfono a
bassa impedenza
(150
Ω)
80 dB
88 dB
34 dB
Linea
40 dB
48 dB
-6 dB
Aux
44 dB
52 dB
-
Invio/Ritorno
20 dB
28 dB
-
Impedenza
Ingresso
Progettato
per l'uso con:
Valore effettivo
(tipico)
Livello di
limitazione
ingresso
Microfono
19-600
Ω
1.6 k
Ω
—15 dBV
Linea
≤
2 k
Ω
10 k
Ω
+22 dBV
Aux
≤
2 k
Ω
10 k
Ω
+22 dBV
Invio/
Ritorno
≤
2 k
Ω
10 k
Ω
+18 dBV
Impedanza
Uscita
Progettato
per l'uso
con:
Valore effettivo
(tipico)
Livello di
limitazione uscita
Linea
>600
Ω
10 k
Ω
+18 dBV
Cuffia
8-200
Ω
,
suggeriti: 60
Ω
300
Ω
+12 dBV
Uscita
diretta
>
2 k
Ω
1 k
Ω
+18 dBV
Invio/
Ritorno
>2 k
Ω
1 k
Ω
+18 dBV
