44
3. Regolare il guadagno del canale su un livello appena suffi-
ciente perché gli altri microfoni dell'impianto non vengano atti-
vati dai suoni indesiderati. Se si regola il guadagno su un
livello eccessivo, l'attivazione degli altri microfoni dell'impianto
da parte dei suoni
desiderati risulta difficile. Se si regola il gua-
dagno su un livello insufficiente, i suoni indesiderati conti-
nuano ad attivare gli altri microfoni.
Silenziamento di altoparlanti
Alcune applicazioni richiedono che un altoparlante venga collocato
vicino ad ogni oratore per amplificare il suono oppure per consen-
tire conversazioni telefoniche o per il monitoraggio della conferen-
za. Ciascun altoparlante può causare feedback, a meno che non
venga automaticamente disattivato quando l'oratore vicino ad

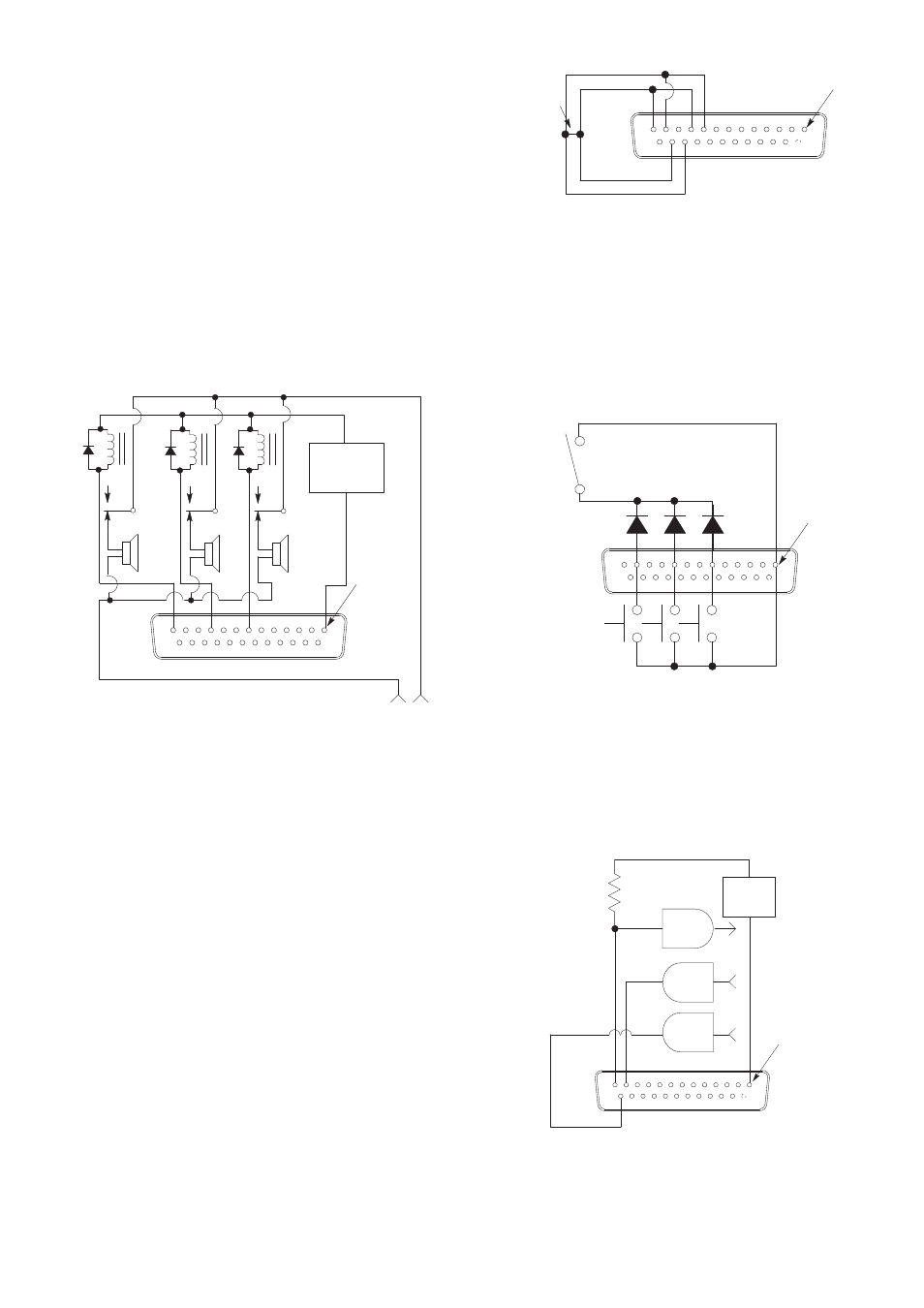

esso parla. Per ottenere questa funzione, collegate il terminale
USCITA PORTA di ciascun canale ad un relè separato di silenzia-
mento dell'altoparlante, come illustrato in Figura 16 (i canali 1, 3 e
5 sono mostrati modificati). Si suggeriscono relè Omron G6B-
1174P-US-DC12, Potter & Brumfield R10-E1Y2-V85 o equivalenti
(ottenibili rivolgendosi a rivenditori specializzati di apparecchiature
elettroniche).
NOTA: è necessario inserire un diodo in parallelo alla
bobina di ciascun relè, per sopprimere transienti ("spike") di tensio-
ne induttivi che possono danneggiare il mixer.
FIGURA 16
Un impianto acustico esistente utilizzante relè a 24 V può essere
usato con il mixer, senza modifiche, se la corrente assorbita dalla
bobina del relè è minore di 500 mA.
Modo "Filibuster"
Nel funzionamento normale, quando parlano più persone, ciascun
microfono si attiva cosicché non si perde nessun discorso. In modo
"filibuster", (ostruzione) quando un microfono diventa attivo impe-
disce ad altri microfoni di attivarsi. Non appena un microfono si at-
tiva, gli altri microfoni non possono attivarsi finché l'oratore non fa
una pausa abbastanza lunga tale che il relativo microfono si disat-
tivi. Quindi l'oratore che ha la parola non può essere interrotto.
Per rendere operante questa funzione, eseguite innanzitutto la
modifica da Silenziamento a "Interdizione" (vedi
Modifiche inter-
ne ). Collegate quindi tra di loro tutti i piedini di SILENZIAMENTO
dei canali modificati, collegare tra di loro tutti i piedini di USCITA
PORTA dei canali modificati ed infine collegate il piedino di USCI-
TA PORTA di un canale modificato al piedino di SILENZIAMENTO
di un altro canale modificato (vedi Figura 17 - canali 1, 2 e 3 modi-
ficati). Portare l'interruttore DIP (SW702, posizione n. 2) di Bloc-
caggio dell'ultimo microfono sulla posizione "off".
FIGURA 17
NOTA: per evitare oscillazioni ad alta frequenza, non
collegare il piedino di USCITA PORTA di un canale al relativo
piedino di SILENZIAMENTO, a meno che non si sia eseguita
la modifica da Silenziamento a "Interdizione".
Funzione di interdizione
Vedi Modifiche interne.
Isolamento a diodi dei comandi dei circuiti logici
È possibile isolare con diodi due o più funzioni di comando utiliz-
zanti i piedini dello stesso circuito logico. In tal modo un canale può
essere silenziato da un interruttore di silenziamento di gruppo op-
pure dal proprio pulsante "tosse" (vedi Figura 18 - canali 1, 3 e 5
modificati).
FIGURA 18
Dispositivi logici esterni
I livelli logici del mixer sono direttamente compatibili con le famiglie
logiche TTL e CMOS a 5 V. Manuali di consultazione sull'uso di
porte logiche sono
TTL Cookbook e CMOS Cookbook , entrambe
scritte da D. Lancaster e pubblicate dalla Howard Sams Publishing
Co.
I circuiti logici del mixer possono essere usati con famiglie logiche
CMOS a 15 V se con ciascuna uscita di PORTA si utilizza un
resistore di transizione verso l'alto (vedi Figura 19 - canale 1
modificato).
FIGURA 19
Regolazioni digitali o microcomputer
I piedini dei circuiti logici del mixer possono essere interfacciati con
circuiti di regolazione digitale progettati su ordinazione o con mi-
crocomputer, per ottenere una vastissima gamma di funzioni di re-
golazione d'impianto.
+
–
12 V
POWER
SUPPLY
G5 G3
G1
LOGIC
GROUND
D = 1N4148
FROM
POWER
AMP
JUMPER G1 M1
G3
M3
M2 G2
LOGIC
GROUND
GROUP
MUTE
COUGH
D = 1N4148 OR
EQUIVALENT
M1 M3 M5
LOGIC
GROUND
BUTTONS
15 V
POWER
+
–
SUPPLY
CMOS
GATES
5.1 K
G1 M1
O1
LOGIC
GROUND
