KTM 250 SX 2005 - Handbuch (Seite 10)

AUSLASSSTEUERUNG
»

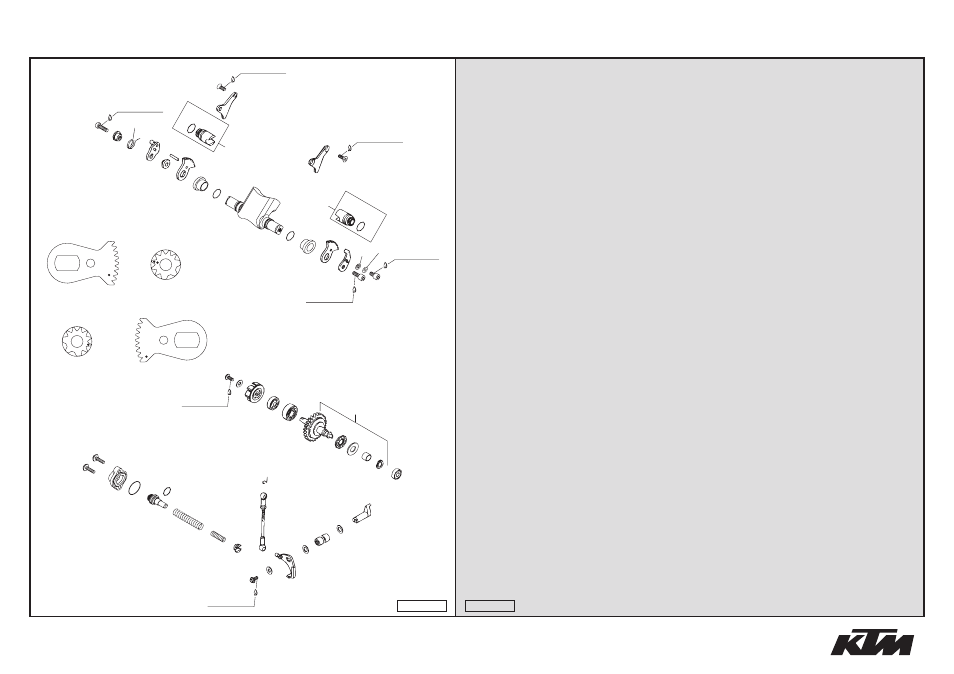

EXHAUST CONTROL 250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
30 0625 160020 RILLENKUGELL. 16002 C3 BALL BEARING 16002 C3 1
31 548.37.050.044 FLIEHKRAFTEINHEIT KPL. 250/300 CENTRIFUGAL TIMER CPL. 250/300 1
36 546.37.098.100 RILLENKUGELLAGER 626LLBC3/5K BALL BEARING 626LLBC3/5K 1
40 0014 050203 SK.BUNDSCHRAUBE M 5X20 SW=6 HH COLLAR SCREW M 5X20 WS=6 2
41 546.37.070.100 VERSCHLUSSDECKEL 250-380'98 COVER LID 250-380'98 1
43 548.37.075.000 FEDERWIDERLAGER 250/300 SPRING GUIDE 250/300 1
44 0770 021120 O-RING 12,37X2,62 NBR70 O-RING 12,37X2,62 NBR70 1
45 0770 240020 O-RING 24,00X2,00 NBR70 O-RING 24,00X2,00 NBR70 1
46 548.37.069.000 EINSTELLFEDER 2003 ADJUST. SPRING 2003 1
47 548.37.072.000 HILFSFEDER WEICH, ROT AUXILIARY SPRING SOFT, RED X
47 546.37.072.300 HILFSFEDER MITTEL, GELB AUXILIARY SPRING MID., YELLOW 1
47* 548.37.072.100 HILFSFEDER HART, GRÜN AUXILIARY SPRING HARD, GREEN X
48 546.37.071.200 FEDEREINSATZ SPRING INSERT 1
50 546.37.055.244 WINKELHEBEL KPL. '91 ANGLE LEVER CPL. '91 1
51 0988 101610 PASSCHEIBE DIN0988-10X16X1 SHIM WASHER DIN988 10X16X1 2
52 546.37.096.000 NADELHÜLSE HK 1010 NEEDLE SLEEVE HK 1010 2
53 548.37.057.000 VERSTELLHEBEL 03 CONTROL LEVER 03 1
60 546.37.095.344 GESTÄNGE KPL. L=109,5MM '91 CONNECT.ROD CPL. L=109,5MM '91 1
61 502.37.195.055 SICHERUNGSBÜGEL DIN-71805-S-8 SECURING DIN-71805-S-8 2
05-548.37.0
9
1
1
2
3
4
4
5
8
bk
6
bl
bm
bn
bo
bp
bq
br
bs
bs
bt
bt
ck
cl
cm
cn
cp
cp
cq
cq
cr
cs
ct
dk
dl
dq
ek
el
en
eo
ep
eq er
es
fk
fl
fl
fm
fn gk
gl
ZAHNSEGMENT LINKS
GEAR SEGMENT L / S
ZAHNSEGMENT RECHTS
GEAR SEGMENT R / S
STEUERWALZE LINKS
CONTROL SHAFT L / S
STEUERWALZE RECHTS
CONTROL SHAFT R / S
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
05-548.37.0
