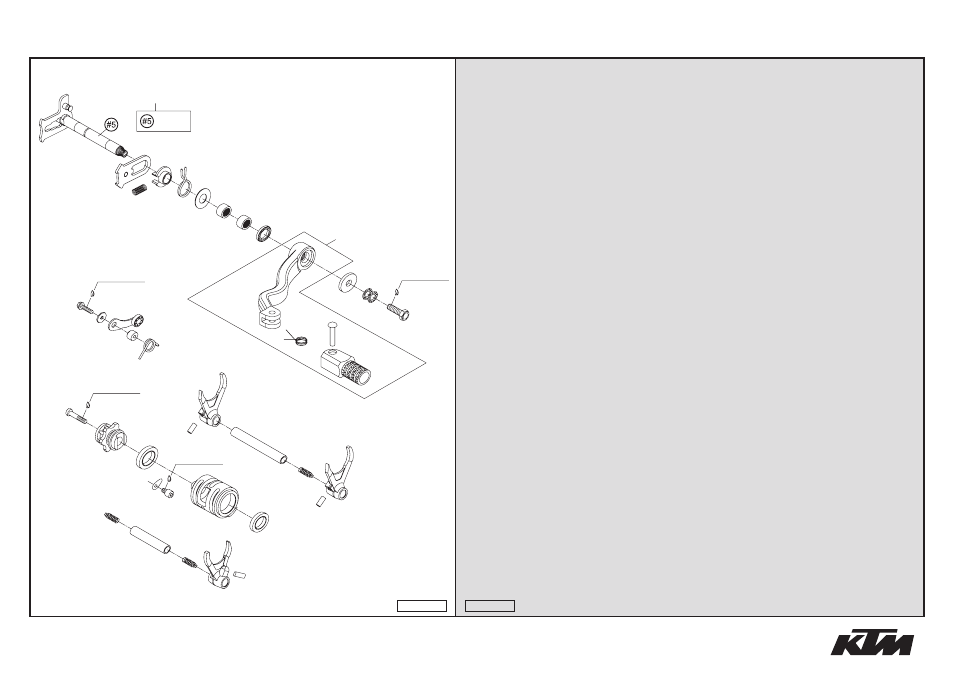

SCHALTUNG
»
SHIFTING MECHANISM
250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
548.34.001.000
SCHALTGABEL 4./5. GANG 03
SHIFTING FORK 4TH/5TH GEAR 03
1
2
548.34.002.000
SCHALTGABEL 2. GANG 03
SHIFTING FORK 2ND GEAR 03
1
3
548.34.003.000
SCHALTGABEL 1./3. GANG 03
SHIFTING FORK 1ST/3RD GEAR 03
1
4
0402 061480
NADELROLLE DIN5402 NRB 6X14,8
NEEDLE ROLLER DIN5402 6X14,8
3
5
548.34.005.044
SCHALTWELLE KPL. 03
SHIFTING SHAFT CPL. 03
1
7
580.38.023.200
DRUCKFEDER 0,9MM
PRESSURE SPRING 0,9MM
3
8
546.34.008.044
GLEITBLECH KPL.
SLIDING PLATE CPL.
1
9
565.34.013.100
SPANNFEDER 0,8MM
TENSIONING SPRING 0,8MM
1
10
546.34.020.000
FEDERFÜHRUNG
SPRING GUIDE
1
11
0625 069034
RILLENKUGELLAGER 6903 C4
BALL BEARING 6903 C4
1
12
548.34.012.000
SCHALTWALZE 03
SHIFT ROLLER 03
1
13
0625 068050
RILL.KUGELL. 6805 C4 NTN JAPAN
BALL BEARING 6805 C4 NTN JAPAN
1
14
548.34.014.000
RÜCKHOLFEDER 03
RETURN SPRING 03
1
15
548.34.015.000
SCHALTARRETIERUNG 2003
SHIFT LOCATING DRUM 2003
1
16
0984 060302
ISK.SCHRAUBE DIN6912 M 6X30
AH SCREW DIN6912 M 6X30
1
17
0912 060083
ISK.SCHRAUBE DIN 912 M6X8
AH SCREW DIN0912-M 6X 8
1
18
546.34.049.000
HALTEBLECH
RETAINING PLATE
1
19
548.34.019.000
SCHALTSCHIENE ANTR. 250/300
SHIFT. RAIL MAIN SHAFT 250/300
1
20
548.34.020.000
SCHALTSCHIENE ABTR. 250/300
SHIFT. RAIL C. SHAFT 250/300
1
23
548.34.023.000
ARRETIERHEBELFEDER 03
LOCKING LEVER SPRING 03
1
24
503.34.024.044
ARRETIERHEBEL KPL. 125/200 98
LOCATING LEVER CPL. 125/200'98
1
25
546.34.052.300
HÜLSE FÜR ARRETIERHEBEL
SLEEVE FOR LOCKING LEVER
1
26
0349 000050
SCHEIBE DIN7349-5X15X2
WASHER DIN7349-5X15X2
1
27
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
1
31*
548.34.031.000
SCHALTHEBEL KPL. 250/300 05
SHIFT LEVER CPL. 250/300 05
1
32
546.34.131.000
AUFTRITT FÜR SCHALTHEBEL 250
STEP PLATE FOR SHIFT LEVER 250
1
33
546.34.031.050
BOLZEN 6X25 FÜR SCHALTHEBEL
BOLT 6X25 FOR SHIFT LEVER
1
34
546.34.032.100
SCHALTHEBELFEDER 250
SHIFTING LEVER SPRING 250
1
35
546.34.050.000
ANLAUFSCHEIBE 14X30X1
STOP DISK 14X30X1
1
36
546.32.095.000
NADELHÜLSE HK 1412 14,6X20X12
NEEDLE BEAR.HK 1412 14,6X20X12
2
37
0760 142460
WELLENDICHTRING 14X24X6 B
SHAFT SEAL RING 14X24X6 B
1
38
502.32.050.001
STAHLSCHEIBE 6,4X17X3
STEEL WASHER 6,4X17X3
1
39
502.33.041.000
NORDLOCKSCHEIBEN M6 (PAAR) DAC
PAIR OF WASHERS M 6 NORDLOCK
1
40
0933 060165
SK.SCHRAUBE DIN 933 M6X16 10.9
HH SCREW DIN0933-M 6X16 10.9
1
05-548.34.0
20
7
7
7
cn
co
1
2
3
4
4
4
5
8
8
9
9
bk
bl
bm
bn
bo
bp
bq
br
bs
bt
ck
cp
cq
cr
dl
dm
dn
do
dp
dq
dq
dr
ds
dt
ek
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
05-548.34.0
