KTM 250 SX 2005 - Handbuch (Seite 16)

KICKSTARTER
»

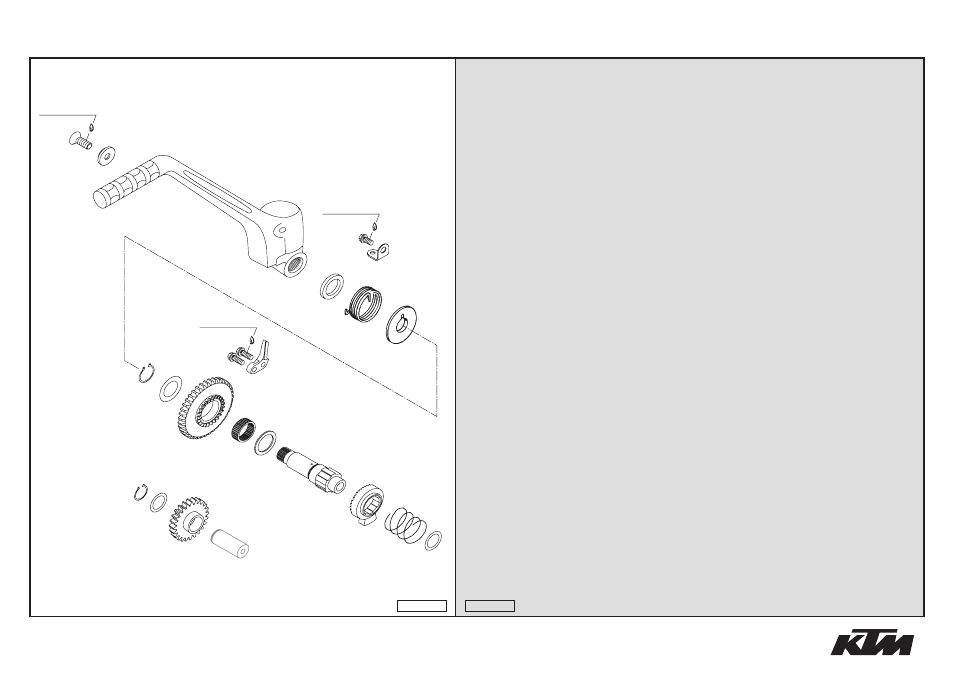

KICKSTARTER 250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 548.33.070.044 KICKSTARTER KPL. '03 KICKSTARTER CPL. '03 1
2 546.10.052.000 KETTENRADSCHR. M8X20 ISK SW=6 SPROCKET SCREW-AH M8X20 WS=6 1
3 546.33.037.000 FASONSCHEIBE 8 MM VERZINKT WASHER 8MM GALVANIZED 1
4 0760 193070 WELLENDICHTRING 19X30X7 B SHAFT SEAL RING 19X30X7 B 1
7 0471 170010 SICHERUNGSRING DIN0471-17X1 CIRCLIP DIN0471-17X1 1
8 0471 190120 SICHERUNGSRING DIN0471-19X1,2 CIRCLIP DIN0471-19X1,2 1
13 546.33.074.000 FEDERLASCHE SPRING HANGER 1
17 0405 222610 NADELKRANZ K 22X26X10 A NEEDLE BEARING K 22X26X10 A 1
19 590.33.069.000 ANSCHLAGSTÜCK BUMP PART 1
24 548.33.024.000 STARTERZWISCHENRAD 2003 INTERMEDIATE GEAR 2003 1
25 546.33.025.000 KICKSTARTERFEDER KICKSTARTER SPRING 1
26 546.33.026.000 MITNEHMERNABE DRIVING HUB 1
28 580.33.028.000 SPERRADFEDER 1,2 MM RATCHET GEAR SPRING 1,2 MM 1
31 580.33.031.000 ANLAUFSCHEIBE 22,2 X 30 X 1,5 STOP DISK 22,2 X 30 X 1,5 1
32 590.33.080.000 SCHEIBE 20X32X1 SHIM 20X32X1 1
33 546.33.090.000 ANLAUFSCHEIBE 17,2X25X1 STOP DISK 17,2X25X1 1
34 0988 172405 PASSCHEIBE DIN0988-17X24X0,5 SHIM WASHER DIN0988-17X24X0,5 1
50 590.33.050.000 KICKSTARTERWELLE RACING 2000 KICKSTARTER SHAFT RACING 2000 1
51 548.33.051.034 KICKSTARTERRAD 34-Z 03 KICKSTARTER GEAR 34-T 03 1
52 590.33.052.000 SPERRAD RATCHET GEAR KICKSTARTER 1
60 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1
61 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2
04-548.33.0
15
1
2
3
4
7
8
bn
br
bt
co
cp
cs
dl
dm
dn
do
fk
fl
fm
gk
gl
cq
LOCTITE 243
LOCTITE 243
LOCTITE 243
05-548.33.0
