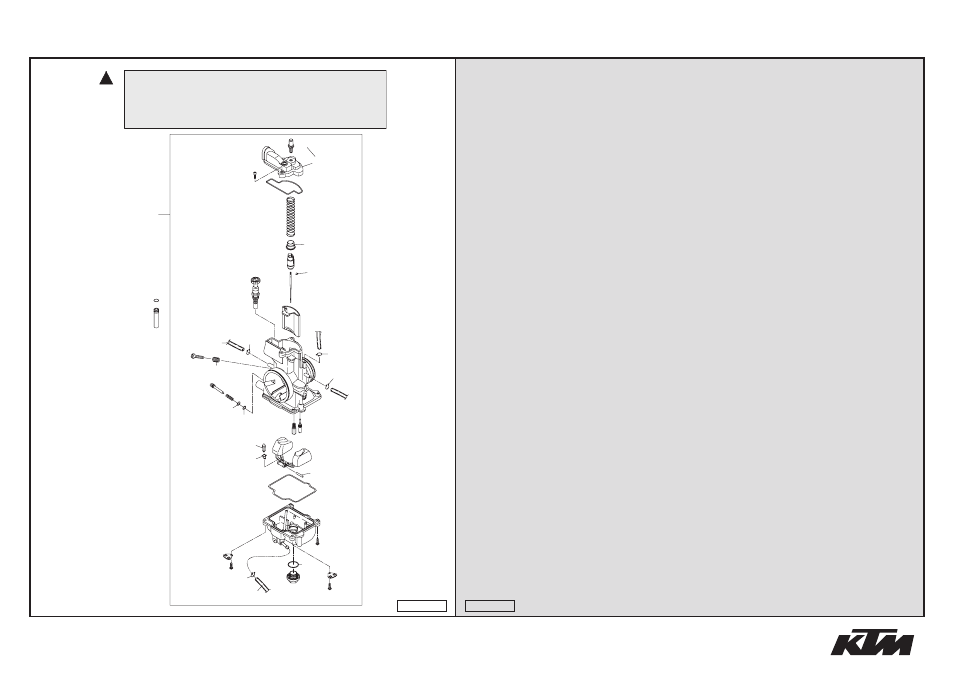

VERGASER KEIHIN PWK
»
CARBURETOR KEIHIN PWK
250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
25
548.31.025.000
SPEZIAL-ISK-SCHRAUBE M 4X12
SPECIAL-AH-SCREW M 4X12
2
26
548.31.029.000
GASSEILHALTER M6X0,75
THROTTLE CALBE HOLDER M6X0,75
1
27
548.31.127.000
VERGASERDECKEL PWK36-S AG
CARBURETOR COVER PWK36-S AG
1
EXC+MXC
EXC+MXC
27
548.31.027.000
VERGASERDECKEL PWK38-S AG
CARBURETOR COVER PWK38-S AG
1
SX
SX
28
548.31.028.000
VERGASERDECKELDICHTUNG
GASKET FOR CARBURETOR COVER
1
29
545.31.629.000
KLEMMFEDER
CLIP FOR JET NEEDLE
1
30
548.31.030.000
SCHIEBERFEDER
SLIDING SPRING
1
31
546.31.231.000
FEDERTASSE
SPRING CAP
1
32
546.31.232.000
NIPPEL
NIPPLE
1
34*
545.31.636.004
DÜSENNADEL NOZ D KEIHIN
JET NEEDLE NOZ D KEIHIN
X
34
545.31.636.005
DÜSENNADEL NOZ E KEIHIN
JET NEEDLE NOZ E KEIHIN
X
34
545.31.636.006
DÜSENNADEL N0Z F KEIHIN
JET NEEDLE NOZ F KEIHIN
1
SX
SX
34
545.31.636.007
DÜSENNADEL N0Z G KEIHIN
JET NEEDLE NOZ G KEIHIN
X
34
545.31.636.008
DÜSENNADEL N0Z H KEIHIN
JET NEEDLE NOZ H KEIHIN
X
34
547.31.034.600
DÜSENNADEL KEIHIN N3CJ 04
JET NEEDLE KEIHIN N3CJ 04
1
EXC (EU+AUS)
EXC (EU+AUS)
34
547.31.134.000
DÜSENNADEL KEIHIN N3EG 04
JET NEEDLE KEIHIN N3EG 04
X
34
547.31.034.700
DÜSENNADEL KEIHIN N3EH
JET NEEDLE KEIHIN N3EH
1
MXC+EXC (USA)
MXC+EXC (USA)
34
547.31.034.900
DÜSENNADEL KEIHIN N3EW
JET NEEDLE KEIHIN N3EW
X
35*
548.31.035.065
GASSCHIEBER 6.5 KEIHIN
THROTTLE VALVE 6.5 KEIHIN
1
SX
SX
35*
546.31.035.000
GASSCHIEBER 7 FÜR 38 PJ '2000
THROTTLE VALVE 7 FOR 38 PJ '00
1
EXC+MXC
EXC+MXC
45
546.31.245.000
STARTKOLBEN KPL.
STARTER PISTON CPL.
1
46
545.31.696.000
KLAMMER 6 MM
CLAMP 6 MM
5
47
310.07.007.101
PVC-SCHLAUCH 4X6MM
PVC-HOSE 4X6MM
2,00
48
520.31.137.001
PVC-SCHLAUCH 3X5MM
PVC-HOSE 3X5MM
0,33
49
573.31.014.000
VERSCHLUSSCHRAUBE
HOLDING BOLT
1
50
0770 180230
O-RING 18,00X2,30 NBR 70
O-RING 18,00X2,30 NBR 70
1
52
503.31.029.038
SCHIEBERANSCHLAG L=38MM
SLIDE STOP L=38MM
X
53
0770 060018
O-RING 6,00X1,78
O-RING 6,00X1,78
X
71*
548.31.071.000
SCHEIBE EINSTELLSCHRAUBE
WASHER ADJUSTING SCREW
1
72*
548.31.072.000
O-RING EINSTELLSCHRAUBE
O-RING ADJUSTING SCREW
1
05-548.31.0
11
1
7
9
bk
bl
bm
bm
bo
bo
bo
bp
br
bs
bt
ck
cl
cn
cp
cr
cs
ct
dk
dl
dm
do
dp
ep
eq
eq
eq
eq
er
er
er
et
fk
8
es
cq
fm
fn
hl
hm
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
05-548.31.0
