Seite 18: Transmission i - main shaft

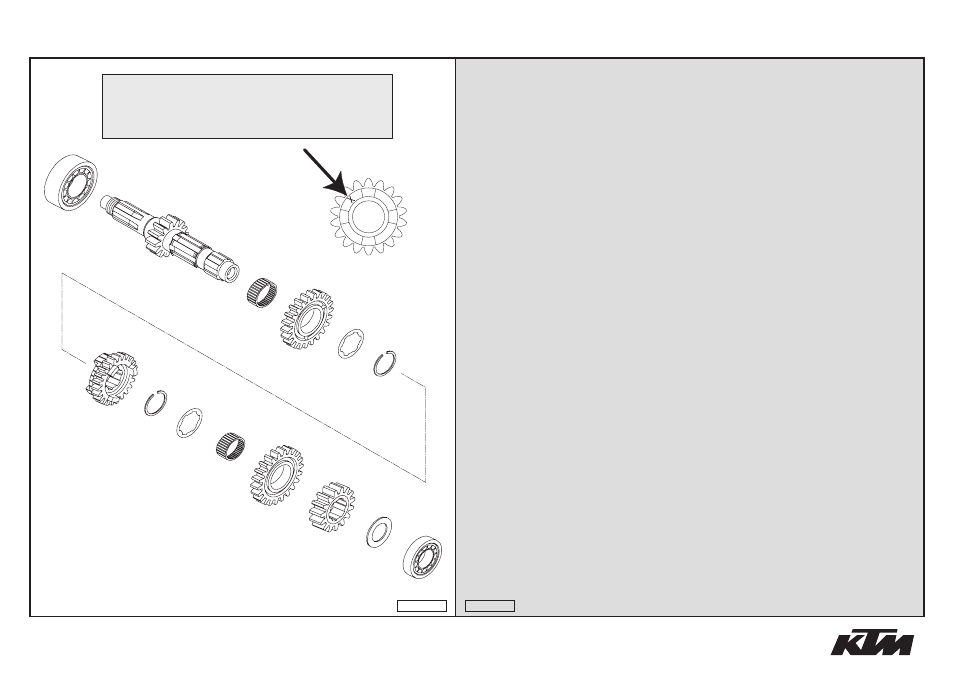

GETRIEBE I - ANTRIEBSWELLE
»
TRANSMISSION I - MAIN SHAFT
250-300 EXC / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
548.33.101.000
ANTRIEBSWELLE 14-Z "1E14" 04
MAIN SHAFT 14-T "1E14" 04
1
2
548.33.102.000
FESTRAD 2.G 17-Z "2E17"
SOLID GEAR 2ND G. 17-T "2E17"
1
3
548.33.103.000
SCHIEBERAD 3.G 19-Z "3E19"
SLIDING GEAR 3RD G.19-T "3E19"
1
4
548.33.104.000
LOSRAD 4.G 20-Z "4E20"
IDLER GEAR 4TH G. 20-T "4E20"
1
5
548.33.105.000
LOSRAD 5.G 29-Z "5E29"
IDLER GEAR 5TH G. 29-T "5E29"
1
10
0625 062054
RILLENKUGELLAGER 6205 C3 NTN
BALL BEARING 6205 C3 NTN
1
11*
0405 222613
NADELKRANZ K 22X26X13 TN
NEEDLE BEAR. K 22X26X13 TN
1
12
0405 242812
NADELKRANZ K24X28X11,9 GETEILT
NEDDLE BEAR. K24X28X11,9 DIV.
1
15
546.33.015.000
ANLAUFSCHEIBE 20,2X33X1,5
STOP DISK 20,2X33X1,5
1
16
546.33.096.000
AXIALSICHERUNG 25X1,64
AXIAL-CIRCLIP 25X1,64
2
20
0625 160040
RILLENKUGELLAGER TM 16004 C3
GROOVED BALL BEAR. TM 16004 C3
1
30
590.33.030.000
ANLAUFSCHEIBE 25,2X32X1,5
STOP DISC 25,2X32X1,5
1
43
503.33.043.000
ANLAUFSCHEIBE 25,2X32X1
STOP DISC 25,2X32X1
1
05-548.33.2
17
1
2
3
4
5
bk
bl
bm
bp
bq
bq
ck
dk
en
ACHTUNG !!!
Bei Bestellung von Getrieberädern, Markierung beachten.
CAUTION !!!
When ordering transmission gears, check marking.
05-548.33.1
