- 15
ƽ Gefahr

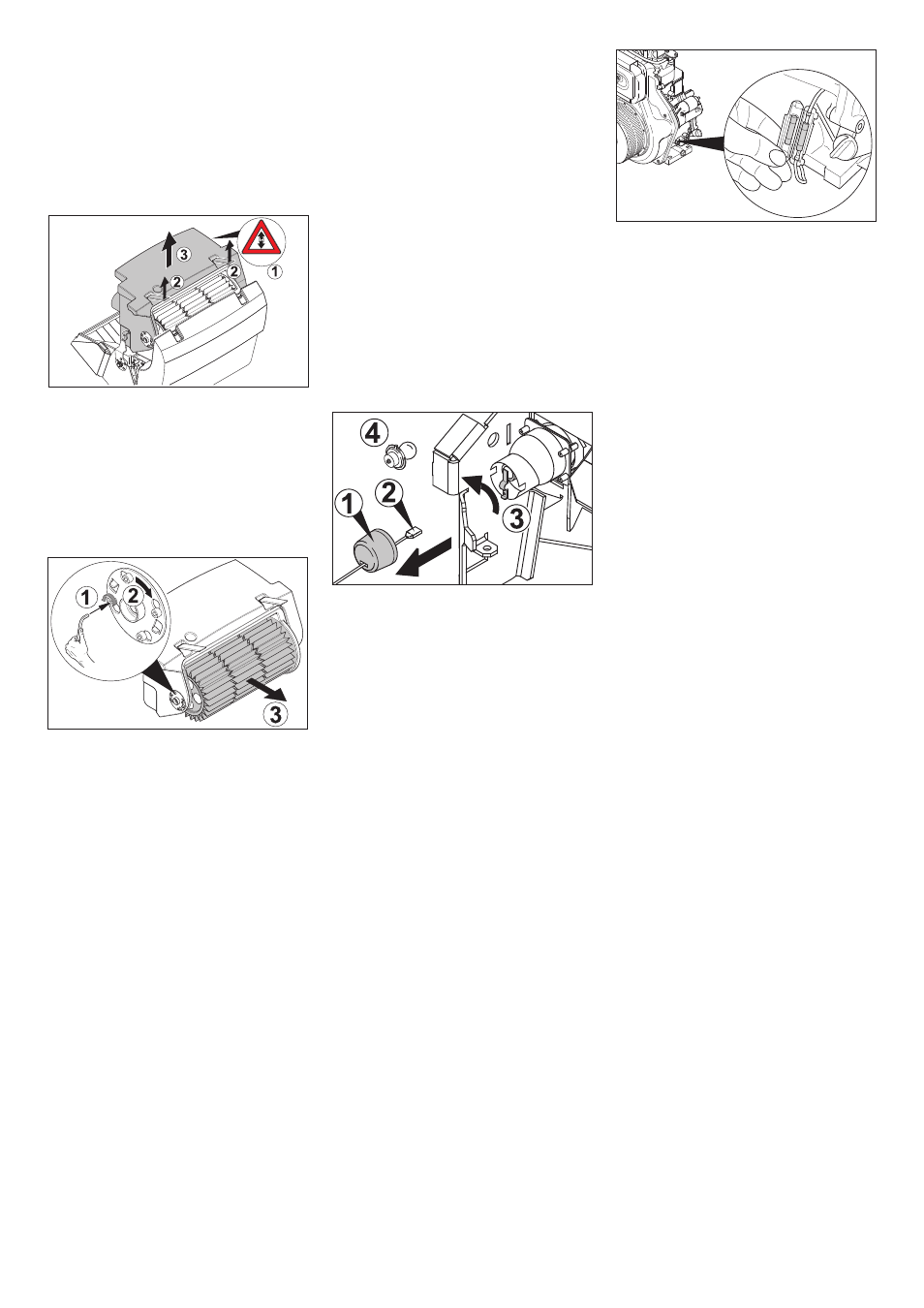

Vor Beginn des Staubfilterwechsels Kehr-
gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si-
cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.

Kehrgutbehälter ein Stück anheben
und etwas kippen.
 Stromversorgung Filtermotor trennen
(1).
 Steckverbindung des Endschalters lö-
sen.
 Steckverbindung des Filterrüttelmotors
lösen.
 Verschlüsse öffnen (2).
 Filterkasten etwas nach hinten kippen
und herausnehmen (3).
 Filterhalterung lösen (1), drehen (2)
und herausziehen.
 Lamellenfilter herausnehmen (3).
 Neuen Filter einsetzen.
 Auf Antriebsseite Mitnehmer in Nut ein-
rasten lassen.
 Filterhalterung wieder einrasten und
Schrauben anziehen.
Hinweis
Beim Einbau des neuen Filters darauf ach-
ten, dass die Lamellen unbeschädigt blei-
ben und die Filterkastendichtung nicht
eingeklemmt wird.
 Dichtung des Filterkastens aus der Nut
in der Gerätehaube herausnehmen.
 Neue Dichtung einsetzen.
ƽ
Gefahr
Der Motor benötigt ca. 3 - 4 Sekunden
Nachlauf nach dem Abstellen. In dieser
Zeitspanne unbedingt vom Antriebsbereich
fernhalten.

Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Gerätehaube öffnen und sichern
(Bild 3).
 Antriebsriemen (Rundriemen) des
Sauggebläse auf Spannung, Ver-
schleiß und Beschädigung kontrollie-
ren.
 Antriebsriemen (Keilriemen) der Kehr-
walze auf Spannung, Verschleiß und
Beschädigung kontrollieren.
 Nur KM 120/150 R LPG und KM 120/
150 mit Fahrerkabine:
Antriebsriemen (Keilriemen) der Licht-
maschine auf Spannung, Verschleiß
und Beschädigung kontrollieren.
 Dichtmanschette am Sauggebläse re-
gelmäßig auf ordnungsgemäßen Sitz
prüfen.
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Seitenbesen entfernen.
 Spritzschutz entfernen (1).
 Stecker ausstecken (2).
 Kontaktblech zur Seite drehen (3).
 Defekte Glühlampe ausbauen (4).
 Neue Glühlampe einbauen.
 Kontaktblech zurückdrehen.
 Stecker einstecken.
 Spritzschutz aufstecken.
 Seitenbesen festschrauben.
Die Fahrsteuerung/Elektronik ist hinter der
Frontverkleidung eingebaut. Soll eine Si-
cherung gewechselt werden, muss die
Frontverkleidung abgenommen werden.

Schrauben auf beiden Seiten der Ver-
kleidung lösen.
Hinweis
Sicherungsbelegung siehe Innenseite der
Frontverkleidung. Nur Sicherungen mit
gleichem Sicherungswert verwenden.

Defekte Sicherungen erneuern.
 Frontverkleidung wieder anbringen.
 Gerätehaube öffnen und sichern
(Bild 3).
 Defekte Sicherung erneuern.
Staubfilter auswechseln
Filterkastendichtung auswechseln
Antriebsriemen prüfen
Dichtmanschette prüfen
Glühlampe auswechseln
Sicherungen Fahrsteuerung/Elektronik
auswechseln
Sicherung Elektrostarter im Motorraum
auswechseln (Nur KM 120/150 R D)
17 DE
