4
RQT7926
LANG - 5
LANG - 4
FR
A
N
Ç
A
IS
IT
A
L
IA
NO
DE
UT
SCH
Alla presa di
corrente
domestica.
2
Collegare l’antenna FM interna.
Nastro
adesivo
Antenna FM
interna
Fissare l’antenna ad una parete o colonna, in una
posizione che permette la ricezione dei segnali radio con
la quantità minima di interferenza.
FM ANT
75
4
Collegare il cavo di alimentazione.
• Il cavo di alimentazione in dotazione è soltanto per l’uso
con questo sistema.
Non usarlo con altre apparecchiature.
Inserimento del connettore
Operazioni preliminari
3
Collegare i cavi dei diffusori.
I cavi con le piastrine di riconoscimento bianca e blu sono
per l’alta frequenza.
I cavi con le piastrine di riconoscimento rosse e nere sono
per la bassa frequenza.
Il collegamento sbagliato può danneggiate il sistema.
2 ,
()'(
,/7



Rosso
Nero
Bianco
Blu
Grigio (+)
Blu (–)
Nero (–)
Rosso (+)

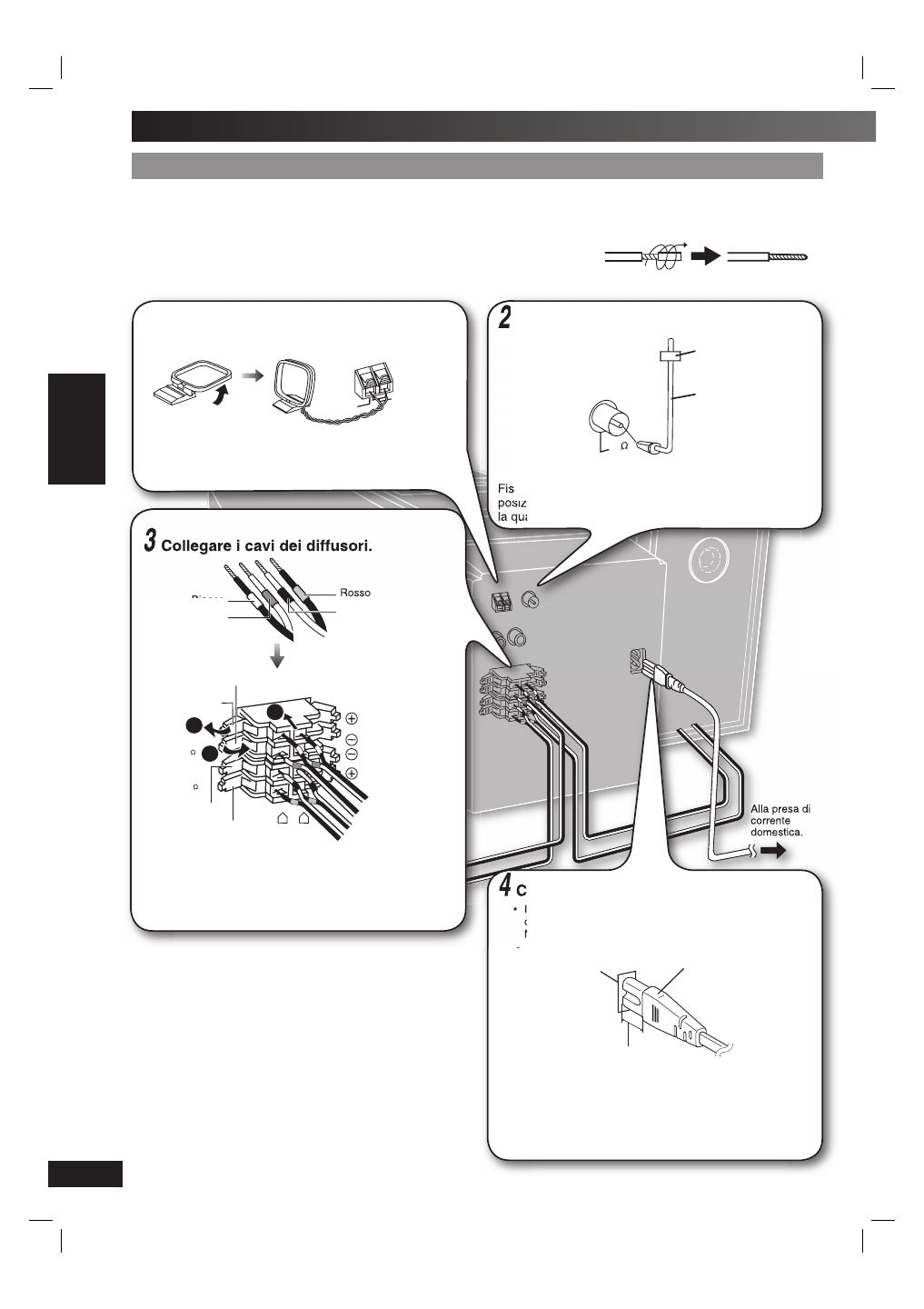

Fase Fase 11
- Collegamento - Collegamento
Collegare il cavo di alimentazione ad una presa di corrente domestica soltanto dopo aver completato tutte le altre
connessioni.
Preparazione
Torcere l’estremità del rivestimento di vinile dei cavi dei diffusori e toglierla.
OPPURE
Nel caso in cui i cavi dei diffusori non hanno rivestimento di vinile, collegarli
direttamente ai terminali.
AM ANT
EXT
LOOP
Antenna AM a quadro
1
Collegare l’antenna AM a quadro.
Mettere l’antenna sulla sua base. Tenere il cavo
dell’antenna lontano da altri fi li e cavi.
Connettore
3,5 mm circa
Presa
Anche quando il connettore è perfettamente inserito, a
seconda del tipo di presa utilizzata, la parte anteriore
del connettore potrebbe sporgere come mostrato
nell’illustrazione. Ciò non costituisce alcun problema per
l’uso dell’apparecchio.
18
