Quick Start
-Anleit
ung
Beispiel für das Basis-Setup
Zur Verbesserung der Bildqualität können Sie den Videosignal-Ausgang
vom Anschluss SCART (AV) ändern, um ihn an den Typ des
verwendeten Fernsehers anzupassen.
≥ Wählen Sie “S-VIDEO”, “RGB 1” oder “RGB 2” aus “VIDEOAUSG
SCART” im VIDEO Menü (B 16) aus.
≥ Wenn sowohl das HDMI-Kabel, als auch das SCART-Kabel
angeschlossen sind, ist keine RGB-Ausgabe am SCART (AV)-
Anschluss vorhanden.
[\\\\\\\\\\\HDMI\AV\OUT\\\\\\\\\]
Dieser Anschluss gewährleistet die beste Bildqualität.
Schließen Sie das HDMI-Kabel (nicht im Lieferumfang enthalten) der HDMI
AV OUT-Buchse des Hauptgeräts an die HDMI AV IN-Buchse Ihres
Fernsehgeräts an.
≥ Wenn Ihr Fernseher nicht ARC kompatibel ist, stellen Sie den Extra-
Tonanschluss her.
≥ Stellen Sie “VIDEOPRIORITÄT” auf “EIN” ein (B 16, HDMI Menü).
≥ Stellen Sie “VIDEOFORMAT” in Menü 4 (HDMI) (B 13) ein.
VIERA Link “HDAVI Control”
Falls Ihr Panasonic-Fernseher VIERA Link-kompatibel ist, können Sie
Ihren Fernseher mit den Operationen des Home-Theater-Systems
synchronisieren und umgekehrt (B 14, Benutzung von VIERA Link
“HDAVI Control TM ”).
ARC (Tonrücklaufkanal)
Wenn der Fernseher ARC kompatibel ist, kann der Ton vom Fernseher
über das HDMI-Kabel ohne zusätzlichen Extra-Tonanschluss an dieses
Gerät gesendet werden.
Für Einzelheiten siehe Betriebsanleitung des Fernsehers.
≥ Achten Sie darauf, dass Sie die ARC-kompatible Buchse des
Fernsehers zum Anschluss verwenden.
≥ Nach Anschluss mit dem optischen Digital-Tonkabel oder HDMI Kabel
die Anpassung des Tontyps von Ihrem Digitalgerät einstellen (B 9).
≥ Nur Dolby Digital und PCM kann mit diesem Anschluss
wiedergegeben werden.
[Hinweis]
≥ Verwenden Sie Hochgeschwindigkeitskabel HDMI, die das HDMI Logo
vorweisen (wie auf dem Deckblatt gezeigt).
≥ Nicht-HDMI-konforme Kabel können nicht verwendet werden.
≥ Wir empfehlen die Verwendung von HDMI-Kabeln von Panasonic.
Empfohlene Artikelnummer:
RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), usw.
≥ Bei Fernsehgeräten mit mehr als einem HDMI-Anschluss schlagen Sie
in der Bedienungsanleitung des Fernsehgeräts nach, um den
Anschluss festzulegen.
Stellen Sie keine Video-Verbindungen über Videokassettenrecorder her.
Aufgrund der Kopierschutzfunktion ist es möglich, dass das Bild nicht
ordnungsgemäß angezeigt wird.
[\\\\\\\\\AUX\\\\\\\\]
Dieser Anschluss gestattet die Wiedergabe des Audiosignals Ihres
Fernsehers, der STB des Videokassettenrecorders über Ihre Home-
Theater-System (B 9, Auswahl der Quelle mit der Fernbedienung).
Das (nicht im Lieferumfang enthalten) Tonkabel von der AUX Endklemme
am Hauptgerät an die AUDIO OUT Endklemme an Ihrem Fernseher
anschließen.
≥ Verbinden Sie die Kontakte mit der gleichen Farbe.
[Hinweis]
Bei verschiedenen Tonquellen (wie Blu-Ray Player, DVD-Rekorder, VCR,
usw.) müssen diese mit den verfügbaren Eingängen des Fernsehers
verbunden werden und der Ausgang des Fernsehers sollte mit dem SCART
(AV), AUX oder HDMI AV OUT Anschluss des Geräts verbunden werden.
Energieeinsparung
Auch im Standby-Modus verbraucht das Gerät eine geringe Menge Strom (ca.
0,9 W). Trennen Sie daher den Netzstecker von der Netzsteckdose, um
Energie zu sparen, wenn das Gerät längere Zeit nicht benutzt wird.
Wenn Sie das Gerät wieder an das Stromnetz anschließen, müssen
bestimmte Einstellungen erneut vorgenommen werden.
[Hinweis]
Das mitgelieferte Netzkabel ist ausschließlich für das Anschließen des
Hauptgeräts bestimmt. Verwenden Sie es nicht für andere Geräte.
Verwenden Sie außerdem keine anderen Kabel für das Hauptgerät.

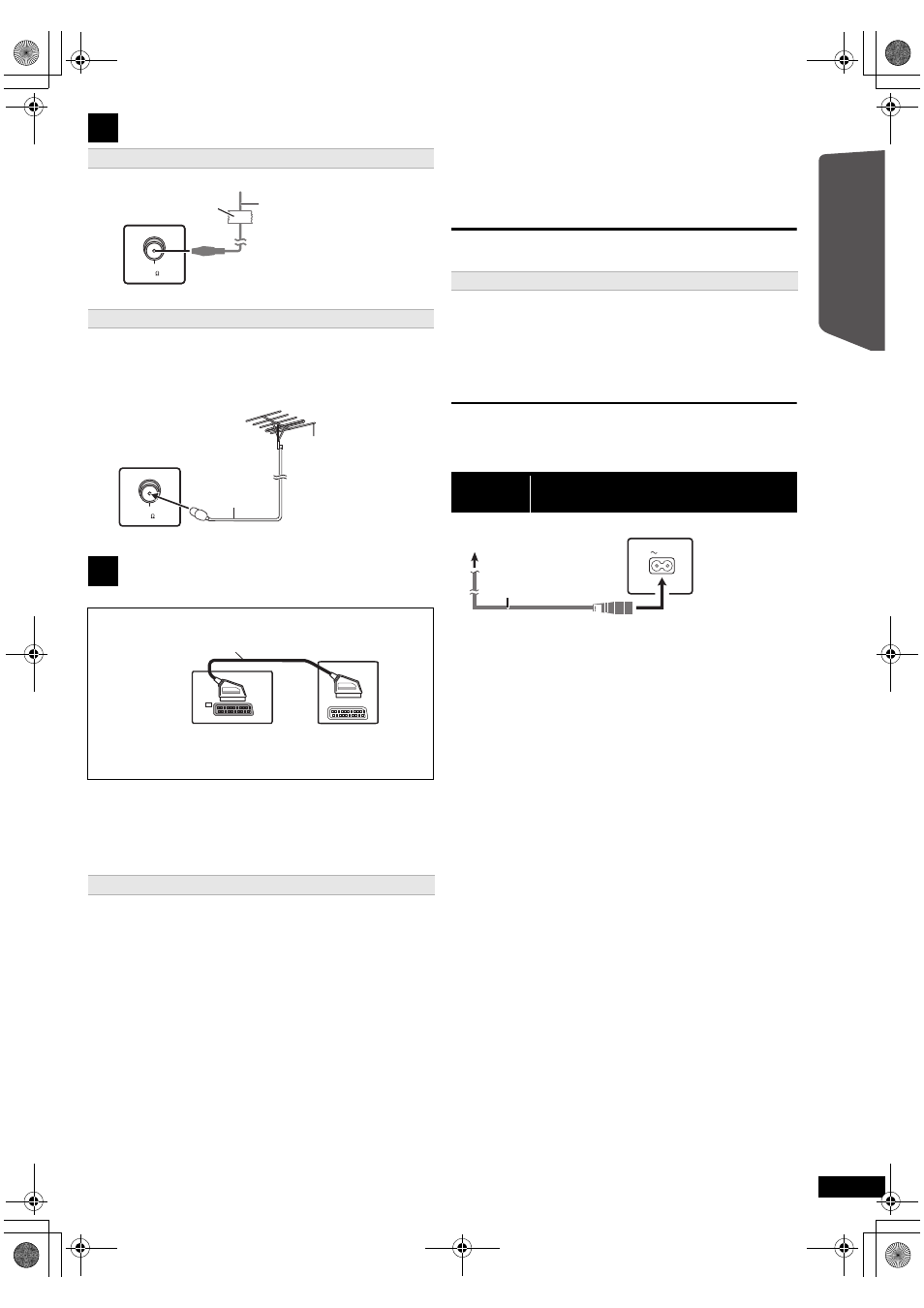

2 Anschlüsse der Radio-Antenne
Verwendung einer Innenantenne
Verwendung einer Außenantenne
3 Audio- und Video-Anschlüsse
§ Dieser Anschluss gestattet es auch, das Audiosignal des Fernsehers
über Ihr Home-Theater-System wiederzugeben
(B 9, Auswahl der Quelle mit der Fernbedienung). Wählen Sie den
geeigneten Audio-Ausgang (z.B. Monitor) am Fernseher aus.
Sonstige Videoanschlüsse
FM ANT
(75 )
Klebeband
Hauptgerät (hinten)
UKW-Zimmerantenne
(im Lieferumfang enthalten)
Befestigen Sie dieses Ende
des Antennenkabels so, das
sein optimaler Empfang
gewährleistet ist.
FM ANT
(75 )
Verwenden Sie eine Außenantenne, falls der Radioempfang
schlecht ist.
≥ Klemmen Sie die Antenne ab, wenn das Gerät nicht
benutzt wird.
≥ Benutzen Sie die Außenantenne nicht während eines
Gewitters.
Hauptgerät (hinten)
75 ≠
Koaxialkabel
cable
(nicht im
Lieferumfang
enthalten)
UKW-Außenantenne
(Verwenden einer
Fernsehantenne (nicht
im Lieferumfang
enthalten))
Die Antenne sollte von
einem kompetenten
Fachmann installiert
werden.
AV AV1
SCART-Kabel §
(nicht im Lieferumfang enthalten)
TV
Hauptgerät
(hinten)
Sonstige Tonanschlüsse
schritt 3 Anschluss der
Wechselstromversorgung
AC IN
Zur Netzsteckdose
Hauptgerät (hinten)
Netzkabel
(im Lieferumfang
enthalten)
