7
RQ
T
9
58
6
Inbet
riebn
ahme
Quick Start
-Anleit
ung
DEU
T
SC
H
≥ Schließen Sie, um den TV-Ton auf dem Soundsystem zu hören, das
optische Digital-Audiokabel, das SCART-Kabel, das HDMI- §1 Kabel
oder das Audiokabel an.
Siehe Betriebsanleitung der entsprechenden Geräte für die
erforderlichen Einstellungen für Tonleistung.
§1 Nur beim Anschluss an einem zu ARC kompatiblen Fernseher.
Siehe unter “Anschluss an einen zu ARC kompatiblen Fernseher” für
Details. (B unten)
Dieser Anschluss bietet die beste Bild- und Audioqualität.
VIERA Link “HDAVI Control”
Falls Ihr Panasonic-Fernseher VIERA Link-kompatibel ist, können Sie
Ihren Fernseher mit den Operationen des Home-Theater-Systems
synchronisieren und umgekehrt (B 14, Verknüpfter Betrieb mit dem
Fernseher).
≥ Die High Speed HDMI-Kabel verwenden.
≥ Wir empfehlen die Verwendung von HDMI-Kabeln von Panasonic.
Empfohlene Artikelnummer:
RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), usw.
≥ Bei Fernsehgeräten mit mehr als einem HDMI-Anschluss schlagen Sie in der
Bedienungsanleitung des Fernsehgeräts nach, um den Anschluss
festzulegen.
≥ Stellen Sie keine Video-Verbindungen über Videokassettenrecorder her.
Aufgrund der Kopierschutzfunktion ist es möglich, dass das Bild nicht
ordnungsgemäß angezeigt wird.
(Nur Dolby Digital und PCM können über diesen Anschluss wiedergegeben
werden.)
∫ Anschluss an einen zu ARC kompatiblen Fernseher
≥ Für Einzelheiten siehe Betriebsanleitung des Fernsehers.
∫ Anschluss ohne einen zu ARC kompatiblen Fernseher
[\\\\\\\\\AUX\\\\\\\\]
Verwenden Sie diese Verbindung, wenn das Fernsehgerät keine
OPTICAL OUT-Endklemme besitzt oder wenn die DIGITAL AUDIO IN
OPTICAL-Buchse des Geräts von der STB verwendet wird.
Das (nicht im Lieferumfang enthalten) Tonkabel von der AUX
Endklemme am Hauptgerät an die AUDIO OUT Endklemme an Ihrem
Fernseher anschließen.
Zur Verbesserung der Bildqualität können Sie den Videosignal-Ausgang
vom Anschluss SCART (AV) ändern, um ihn an den Typ des verwendeten
Fernsehers anzupassen.
≥ Wählen Sie “S-Video”, “RGB 1” oder “RGB 2” aus “Videoausg. SCART”
im Video Menü (B 16) aus.
≥ Wenn sowohl das HDMI-Kabel, als auch das SCART-Kabel
angeschlossen sind, ist keine RGB-Ausgabe am SCART (AV)-
Anschluss vorhanden.
Verwenden Sie diesen Anschluss, wenn Sie den Original-Surroundton
von Ihrem STB usw. an diesem Gerät ausgeben möchten.
Das (nicht im Lieferumfang enthalten) optische Digital-Tonkabel von
der DIGITAL AUDIO IN OPTICAL-Buchse am Gerät an die OPTICAL
OUT -Endklemme an Ihrem STB anschließen.
≥ Wenn die DIGITAL AUDIO IN OPTICAL-Buchse bereits für den
Fernsehton verwendet wird, schließen Sie den Fernsehton über ein
Tonkabel wieder am AUX-Anschluss an.
Bei verschiedenen Tonquellen (wie Blu-Ray Player, DVD-Rekorder, VCR, usw.)
müssen diese mit den verfügbaren Eingängen des Fernsehers verbunden
werden und der Ausgang des Fernsehers sollte mit dem SCART (AV), AUX,
HDMI AV OUT §1 oder DIGITAL AUDIO IN OPTICAL Anschluss des Geräts
verbunden werden.

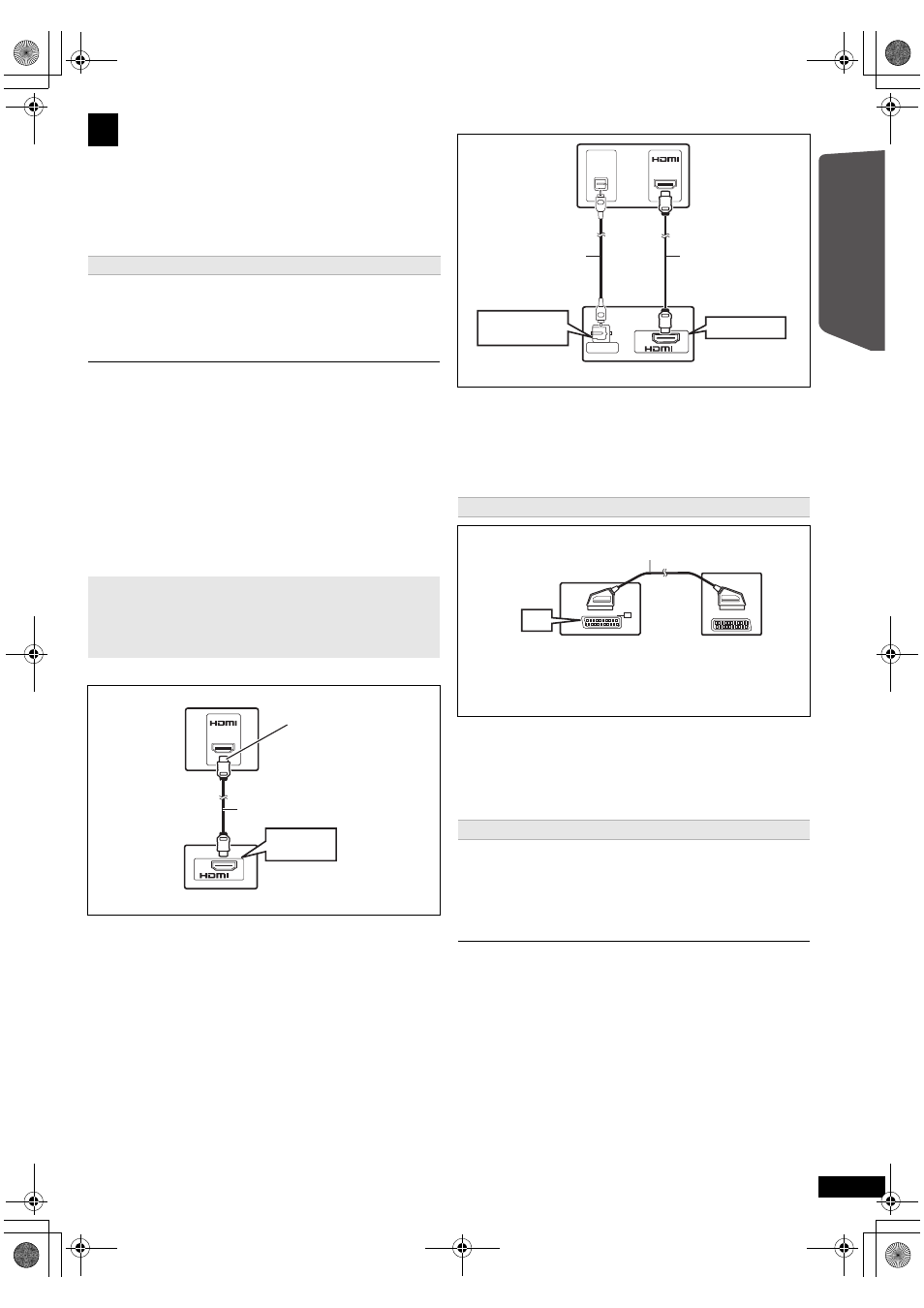

3 Audio- und Video-Anschlüsse
Empfohlener Anschluss an einen Fernseher
≥ Nicht-HDMI-konforme Kabel können nicht verwendet werden.
≥ Nach Anschluss mit dem optischen Digital-Audiokabel oder HDMI §1 Kabel die
Anpassung des Tontyps von Ihrem Digitalgerät einstellen (B 10).
Was ist ARC?
ARC ist eine Abkürzung für Audio Return Channel und ist auch als
HDMI ARC bekannt. Sie bezieht sich auf eine der HDMI-Funktionen.
Ist der Fernseher zu ARC kompatibel, kann der Ton vom Fernseher an
dieses Gerät über das HDMI-Kabel übertragen werden, ohne dass ein
zusätzlicher Audioanschluss erforderlich ist.
HDMI (ARC)
AV OUT
HDMI
(ARC)
AV
OUT
(ARC)
TV
HDMI-Kabel
(nicht im Lieferumfang enthalten)
Hauptgerät (hinten)
Achten Sie darauf, dass
Sie die ARC-kompatible
Buchse des Fernsehers
zum Anschluss
verwenden.
(S. Betriebsanleitung des
Fernsehgeräts.)
Alternativer Anschluss an einen Fernseher
§2 Dieser Anschluss gestattet es auch, das Audiosignal des
Fernsehers über Ihr Home-Theater-System wiederzugeben
(B 9, Auswahl der Quelle mit der Fernbedienung). Wählen Sie
den geeigneten Audio-Ausgang (z.B. Monitor) am Fernseher
aus.
Set Top Box (Kabel/Satellit/Blu-Ray Disc Player, usw.)-Anschluss
AV IN
OPTICAL
OUT
DIGITAL AUDIO IN
OPTICAL
AV
OUT
(ARC)
DIGITAL AUDIO IN
OPTICAL
HDMI AV OUT
TV
HDMI-Kabel
(nicht im Lieferumfang
enthalten)
Optisches Digital-
Audiokabel
(nicht im Lieferumfang
enthalten)
Hauptgerät (hinten)
AV AV AV
SCART-Kabel §2
(nicht im Lieferumfang enthalten)
TV
Hauptgerät (hinten)
7
