Seite 80: Fortsetzung), Deutsch, Cq-vd7001n (rückseite), Vorsicht
INTELLIGENT SYSTEM
BS G-CODE
POWER
VTR-IN
15
32
CQ-VD7001N
Elektrischer Anschluss
(Fortsetzung)
Deutsch

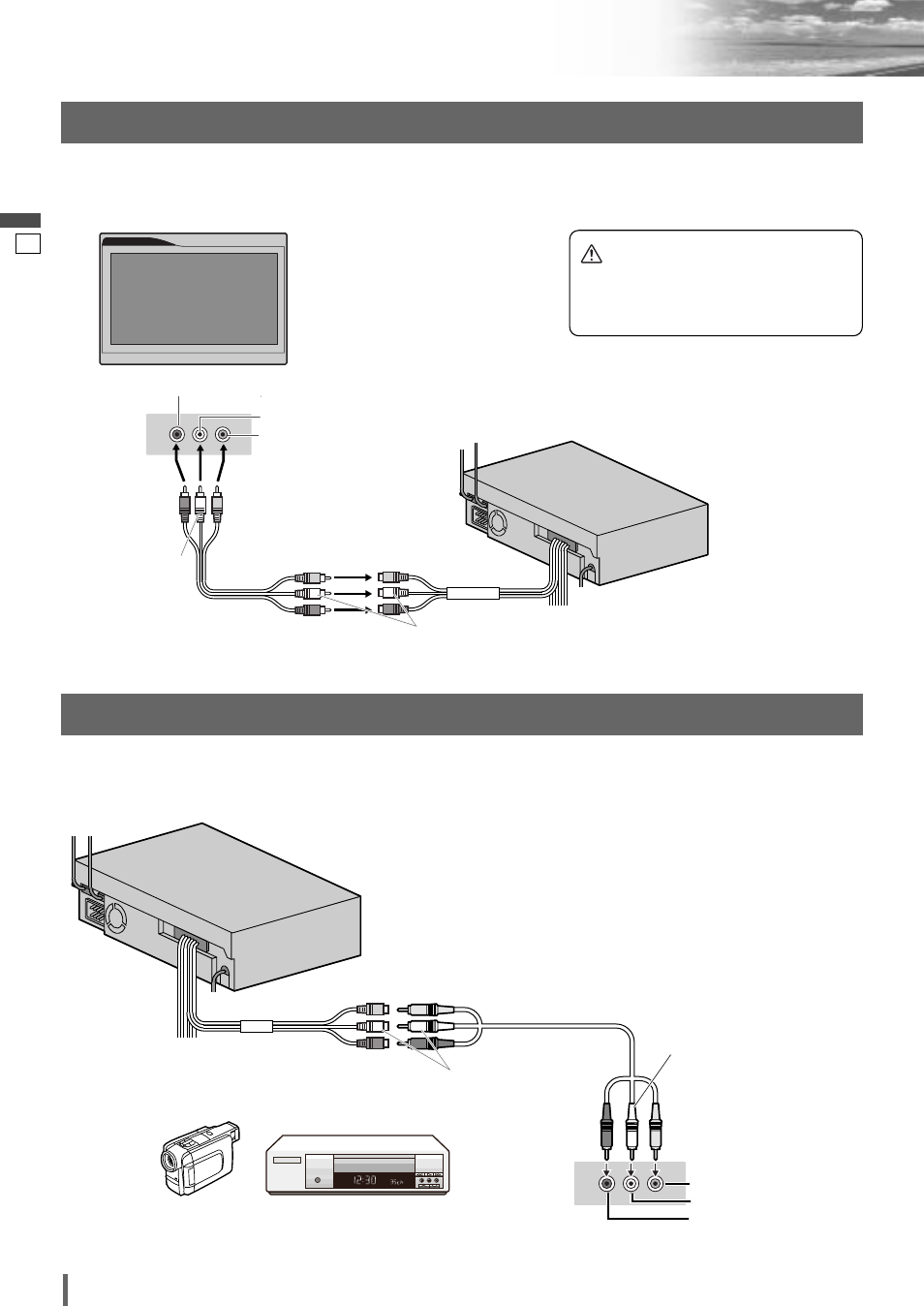

Anschluss des Rückwärtigen Monitors
Hinweis:
¡
Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
¡
Um einen einwandfreien Anschluss sicherzustellen, die Form der an den anzuschließenden Geräten vorhandenen Stecker
und deren Anschlussstellen überprüfen.
VIDEO-OUT
COLOR LCD MONITOR
VM1500
Panasonic
STAND BY (R)
ON (G)
CQ-VD7001N
(Rückseite)
RCA-Kabel
(optional)
(R) (Rot)
(R) (Rot)
(L) (Weiß)
(L) (Weiß)
(Video) (Gelb)
(Video) (Gelb)
Beispiel
Beispiel
Rückwärtiger Monitor
Beispiel: CY-VM1500EX (optional)
Video-Eingang
AUDIO Rechts
AUDIO Links
Anschluss eines VCR oder Camcorders
CQ-VD7001N
(Rückseite)
(R)
(Rot)
(L)
(Weiß)
(Video)
(Gelb)
VCR (optional)
Camcorder (optional)
(R) (Rot)
(L) (Weiß)
(Video) (Gelb)
RCA-Kabel
(optional)
Video-Ausgang
AUDIO Links
AUDIO Rechts
Hinweis:
¡
Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
¡
Um einen einwandfreien Anschluss sicherzustellen, die Form der an den anzuschließenden Geräten vorhandenen Stecker
und deren Anschlussstellen überprüfen.
Vorsicht
¡
An die Personen auf den Vordersitzen:
Bitte hören Sie sich während der Fahrt
nur Audio an.
