ParkZone PKZ6375 Benutzerhandbuch
Seite 6
DE

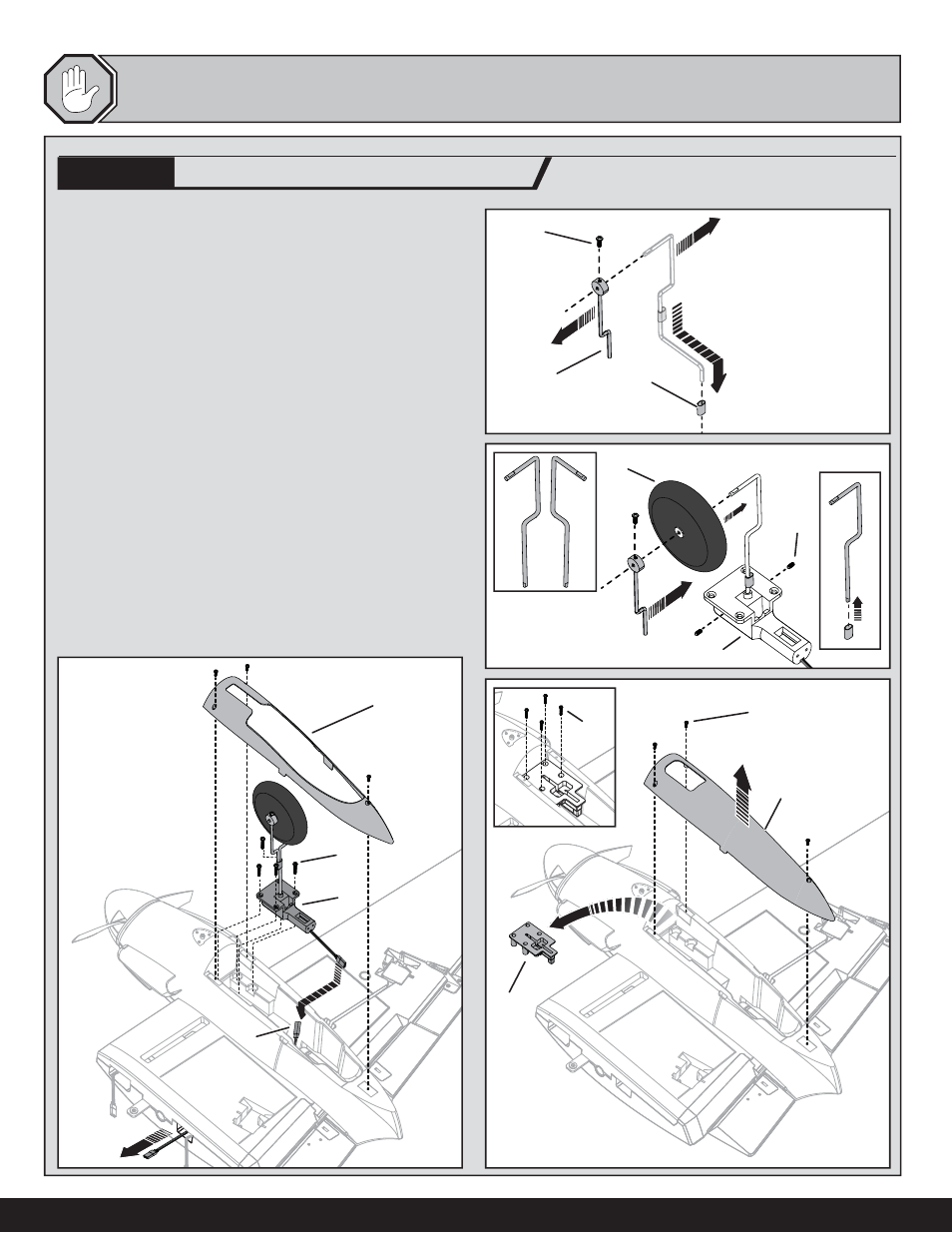

1. Entfernen Sie das Röhrchen (A) mit der inneren Fahrwerksstrebe und Stell-
ring (B) und Schrauben (C) von der linken und rechten Fahrwerksstrebe.
2. Montieren Sie inneren Streben (D) mit den inneren Fahrwerksstreben und
Röhrchen und Schrauben auf dem Einziehfahrwerk (E).
3. Montieren Sie die im Lieferzustand enthaltene linken und rechten
Fahrwerksstreben (F) in den optionalen Einziehfahrwerk mit den Maden-
schrauben (G).
4. Entfernen Sie 3 Schrauben (H) die Fahrwerksabdeckung (I), sowie die 4
Schrauben (J) und den Fahrwerkshalter (K) aus der Motorgondel.
5. Montieren Sie mit den 8 Schrauben (M) (4 pro Seite) die Sie aus den festen
Fahrwerk raus geschraubt haben.
6. Schließen Sie die Servoverlängerungen (PKZ5403) (N) an das Einzieh-
fahrwerk und drücken den Verbinder durch die Kanäle der Querruderan-
schlüsse.
Tipp: Bitte stellen Sie sicher, dass die Räder für richtiges Bodenhandling nicht
nach innen oder aussen zeigen.
7. Montieren Sie die Fahrwerksabdeckungen (O) auf den Motorgondeln mit
den 6 Schrauben aus dem festen Fahrwerk.
8. Schließen Sie die Servoverlängerung an das Y-Kabel im Rumpf an.
9. Schließen Sie das Y-Kabel auf den GEAR Kanal an.
10. Führen Sie eine Funktionskontrolle des Fahrwerk aus durch. Justieren Sie
alle Teile so dass nichts blockiert. Ziehen Sie die Schrauben der Stellringe
an und sichern diese mit Schraubensicherungslack.
Elektrisches E-fl ite Einziehfahrwerk
OPTIONAL
(EFLG100,
separat erhältlich
)
A
B
C
D
E
Festes Fahrwerk
Einziehfahrwerk
Wir empfehlen das optionale elektrische Einziehfahrwerk in die Tragfl äche
einzubauen bevor diese am Rumpf montiert wird.
F
G
H
I
J
K
L
M
N
O
21
