DE

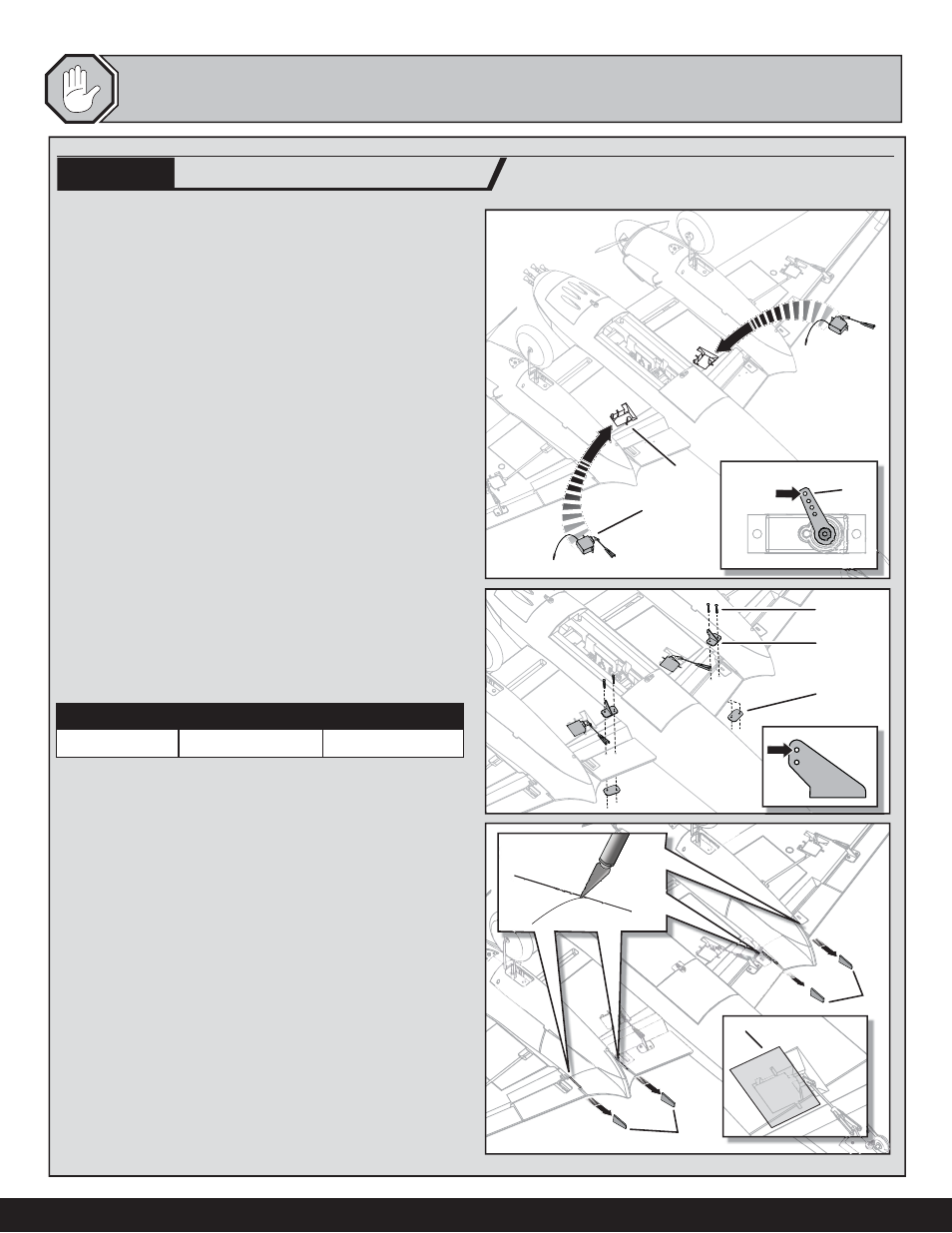

Wir empfehlen die Montage der optionalen Klappen in der Tragfl äche vor der Montage
der Flächen am Rumpf durchzuführen.
1. Schneiden Sie vorsichtig das Klebeband über der Servoöffnung ein dass
die Lackierung nicht beschädigt wird.
2. Führen Sie die Servoanschlüsse in die Servoöffnungen dann durch die
Fläche und durch die Öffnungen der Servokabelschächte wieder heraus.
3. Entfernen Sie die Servoarme und schrauben diese wie abgebildet wieder
an. (Fig. A)
4. Setzen Sie das Gestänge in die äußersten Löcher der Servoarme (B).
5. Kleben Sie die linken und rechten Klappenservos (C) (PKZ1081 x 2 separat
erhältlich) mit Heißkleber oder doppelseitigem Klebeband in
die Aufnahme (D).
6. Montieren Sie die Ruderhörner (E) und Gegenstücke (F) auf der Tragfl äche/
Klappe mit den beiden Schrauben (G).
7. Setzen Sie den Gabelkopf wie abgebildet in das äußerste Loch des Klap-
penruderhornes. (Fig. H)
8. Schneiden Sie bei beiden Klappen vorsichtig etwas Schaum (I) an der
Klappe und Motorgondel weg, so dass sich die Klappe frei bewegen kann.
9. Kleben Sie das im Lieferumfang enthaltene Klebeband (J) über die einge-
bauten Klappenservos. Bitte achten sie darauf, dass sich die Servoarme frei
bewegen können.
10. Verbinden Sie Servokabel der Klappenservos mit einem Y-Kabel (PKZ1063
separat erhältlich im Rumpf.
11. Schließen Sie das Y-Kabel an den AUX1 Anschluss des Empfängers an.
12. Führen Sie einen Kontrolltest mit dem Sender durch.
Montage der Klappen OPTIONAL
D
C
F
G
1/2 oder Start Voll
Klappen runter 15mm runter 30mm runter
E
Fig. A
B
I
Fig. H
I
J
