Werkseinstellungen
Ruderhörner
Servoarme
Höhenruder
Seitenruder
Querruder
Klappen

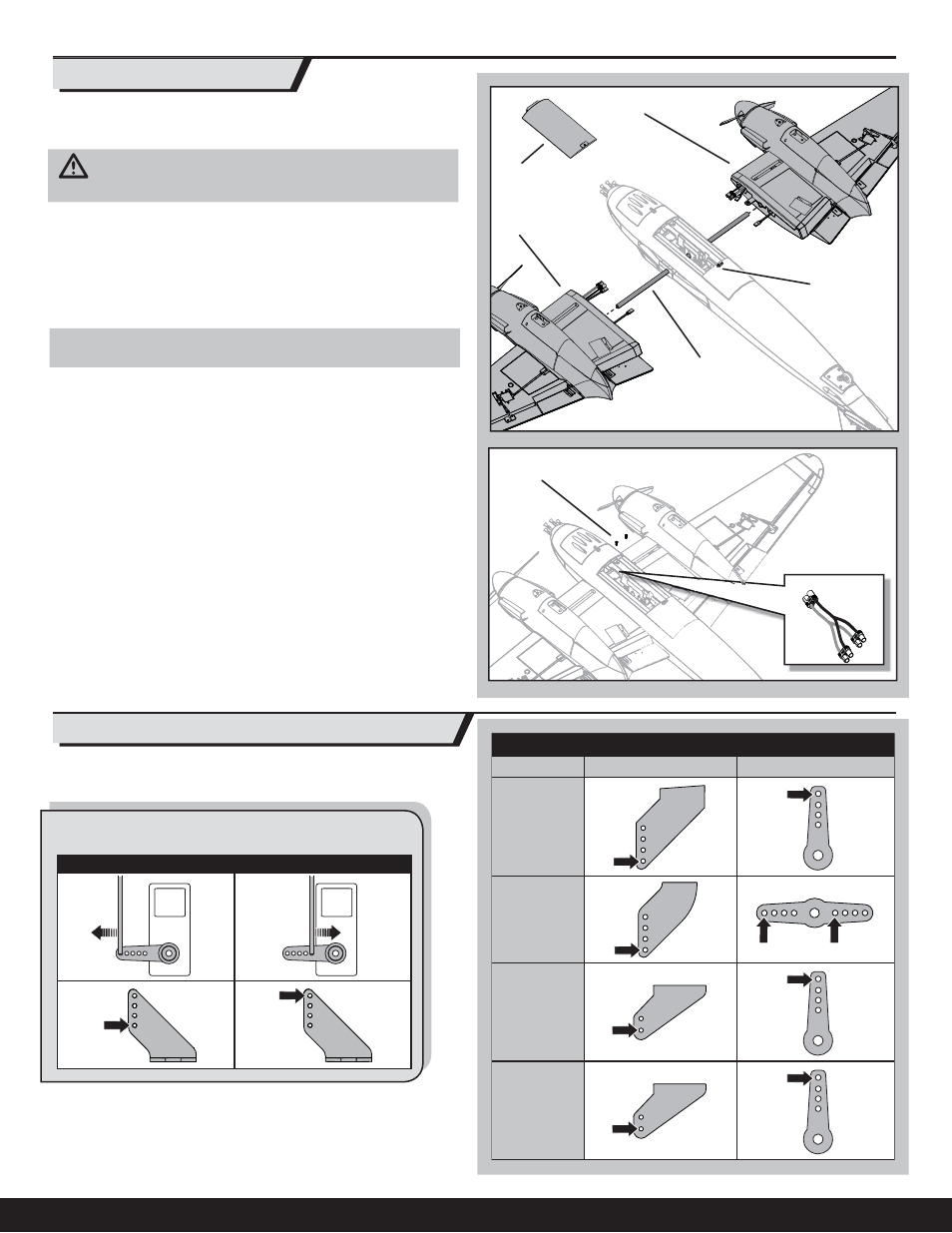

Einstellungen Ruderhörner und Servoarme
1. Drehen Sie den Verschlussriegel und entfernen die Klappe vom Rumpf.
2. Schieben Sie den Flächenverbinder (C) in den Rumpf.
ACHTUNG: Quetschen oder beschädigen Sie keine Kabel wenn Sie die
Tragfl äche am Rumpf montieren.
3. Schieben Sie die linke und rechte Tragfäche (D und E) auf den Flächen-
verbinder und in die Flächenaufnahme am Rumpf während Sie die
Servoanschlüsse durch die Öffnungen führen.
4. Sichern Sie die Tragfl ächen im Rumpf mit den beiden Schrauben (F).
5. Legen Sie die das Regler Y-Kabel (G) in den Rumpf, so dass der Akkuan-
schluss im Rumpf liegt.
HINWEIS: Schließen Sie die Regler (ESC) an das Gas Y-Kabel an da sonst ein
Schaden wahrscheinlich ist.
6. Schließen Sie die Anschlüsse der Querruder, Regler sowie der optionalen
Klappen und des Einziehfahrwerks an die entsprechenden Y-Kabel an. Die
linken und rechten Anschlüsse können hier frei gewählt werden.
TIPP: Wickeln Sie vorsichtig die Servokabel auf und plazieren diese unter dem
Rumpf.
7. Sichern Sie die Haube wieder unter dem Rumpf.
Demontieren Sie falls notwendig in umgekehrter Reihenfolge.
B
A
Montage der Tragfl äche
Mehr Ruderweg
Weniger Ruderweg
Die Tabelle auf der rechten Seite zeigt die Werkseinstellungen für die Ruder-
hörner und Servoarme.
Nach den ersten Flügen möchten Sie vielleicht die Anlenkungen für
mehr oder weniger Ruderwirkung einstellen. Sehen Sie dazu die
Aufstellung unten.
E
C
D
F
G
Spornrad
