2.1 Geräteübersicht BD/ED/FD


(1)

Display

(2)

Sollwert- / Istwerttaste

(3)

Auswahltasten

(4)

Zeittaste

(5)

EIN/AUS-Taste

(6)

Luftschieber

(7)

Sicherheitsthermostat

(8)

Türgriff

(9)

BD: Schalter EIN/AUS für

Innenraumsteckdose (Option)

ED / FD: Schalter für Innenbe-

leuchtung (Option) oder

Summer-Schalter für akust. Alarm

Übertemperatur (Option)

(10)

BD: Summer-Schalter für akust.

Alarm Übertemperatur (Option)

ED: Hauptschalter bei Größen 400

und 720

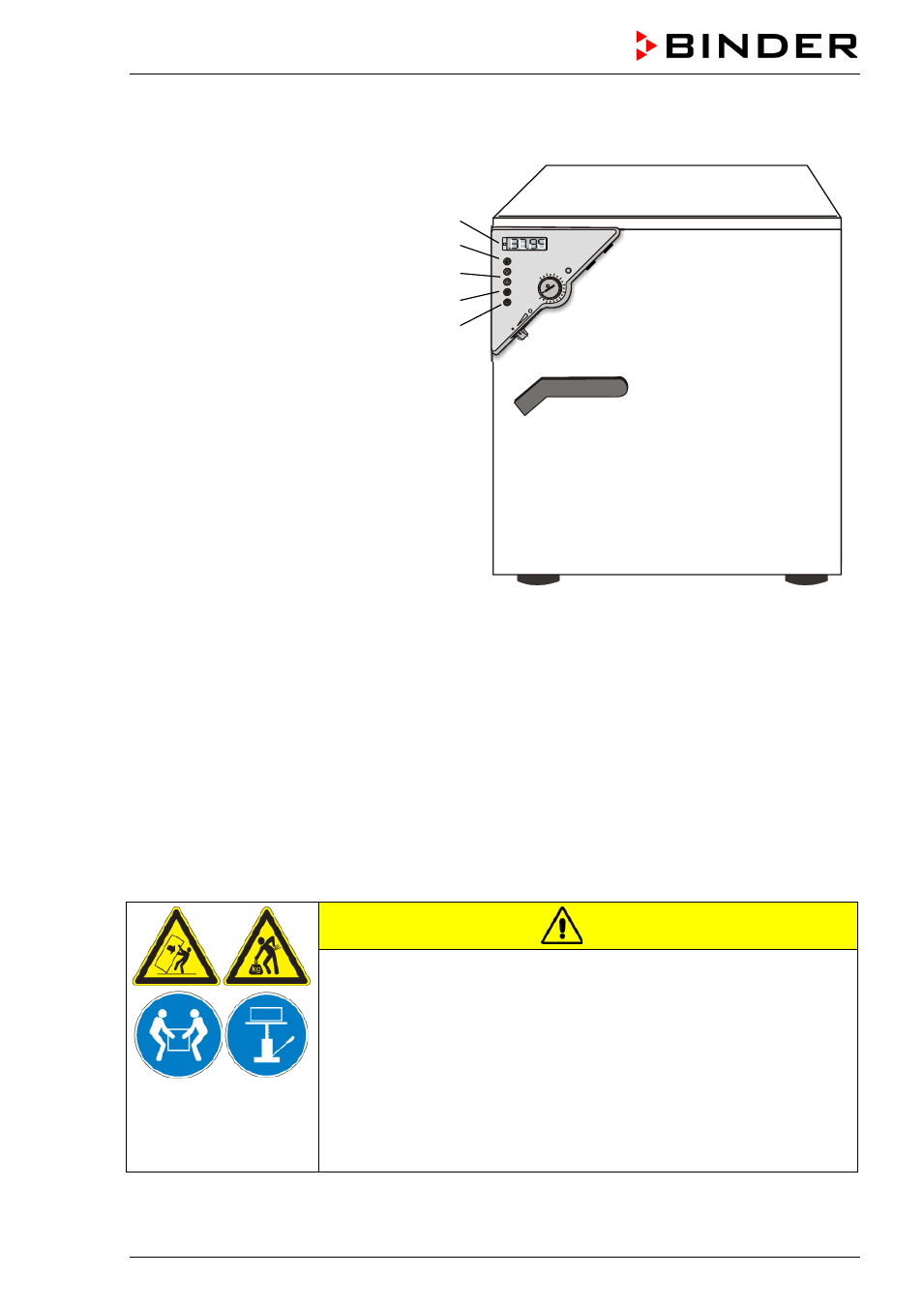

Abb. 4: Übersicht BD / ED / FD


3.

Lieferumfang, Transport, Lagerung und Aufstellung

3.1 Auspacken, Kontrolle, Lieferumfang

Bitte überprüfen Sie das Gerät sowie eventuelles optionales Zubehör nach dem Auspacken anhand des

Lieferscheins auf Vollständigkeit und auf eventuelle Transportschäden. Ein Transportschaden muss so-

fort dem Spediteur gemeldet werden.
Bedingt durch den Endtest der Neugeräte sind Spuren der Einschübe an den Innenkesselseiten möglich.

Diese beeinträchtigen nicht die Funktion des Gerätes.
Bitte entfernen Sie alle Transportsicherungen und Klebstoffe in und an dem Gerät und an den Türen und

nehmen Sie die Betriebsanleitungen und beiliegendes Material aus dem Innenraum heraus.

VORSICHT

Rutschen oder Kippen des Gerätes.
Beschädigung des Gerätes.
Verletzungsgefahr durch Heben schwerer Lasten.

Gerät NICHT am Türgriff oder an der Tür anheben oder transportieren.

Geräte der Größen 400 und 720 NICHT von Hand anheben.

Gerät der Größe 23, 53, 115 mit 2 Personen, Gerät der Größe 240 mit 4

Personen im Bereich aller 4 Gerätefüße von der Palette heben.

Geräte der Größen 400 und 720 mit technischen Hilfsmitteln (Gabelstap-

ler) von der Palette heben. Gabelstapler nur von hinten in der Gerätemit-

te ansetzen. Alle Querstreben müssen auf der Gabel aufliegen.

Sollte ein Rückversand nötig sein, verwenden Sie bitte die Originalverpackung und beachten sie die Hin-

weise für sicheren Transport (Kap. 3.2).
Entsorgen der Transportverpackung vgl. Kap. 10.1.
