BD / ED / FD (E2) 02/2015

Seite 36/62

8.4 Zusätzlicher Pt 100 Temperatursensor (Option BD)

Bei dieser Option kann über einen zusätzlichen festen oder flexiblen Pt 100 Temperatursensor die Innen-

raumtemperatur (fester Pt 100) oder die Temperatur des Beschickungsgutes (flexibler Pt 100) von einem

unabhängigen Erfassungssystem mit Pt 100 Eingang erfasst werden. Das Schutzrohr der Sensorspitze

des flexiblen Pt 100 kann auch in Flüssigkeiten eingetaucht werden.
Technische Daten des Pt 100 Sensors:

Dreileitertechnik

Klasse B (DIN EN 60751)

Temperaturbereich bis 320 °C

Schutzrohr 45 mm lang aus Edelstahl

Werkstoff Nr. 1.4501


Lemobuchse

Lemostecker

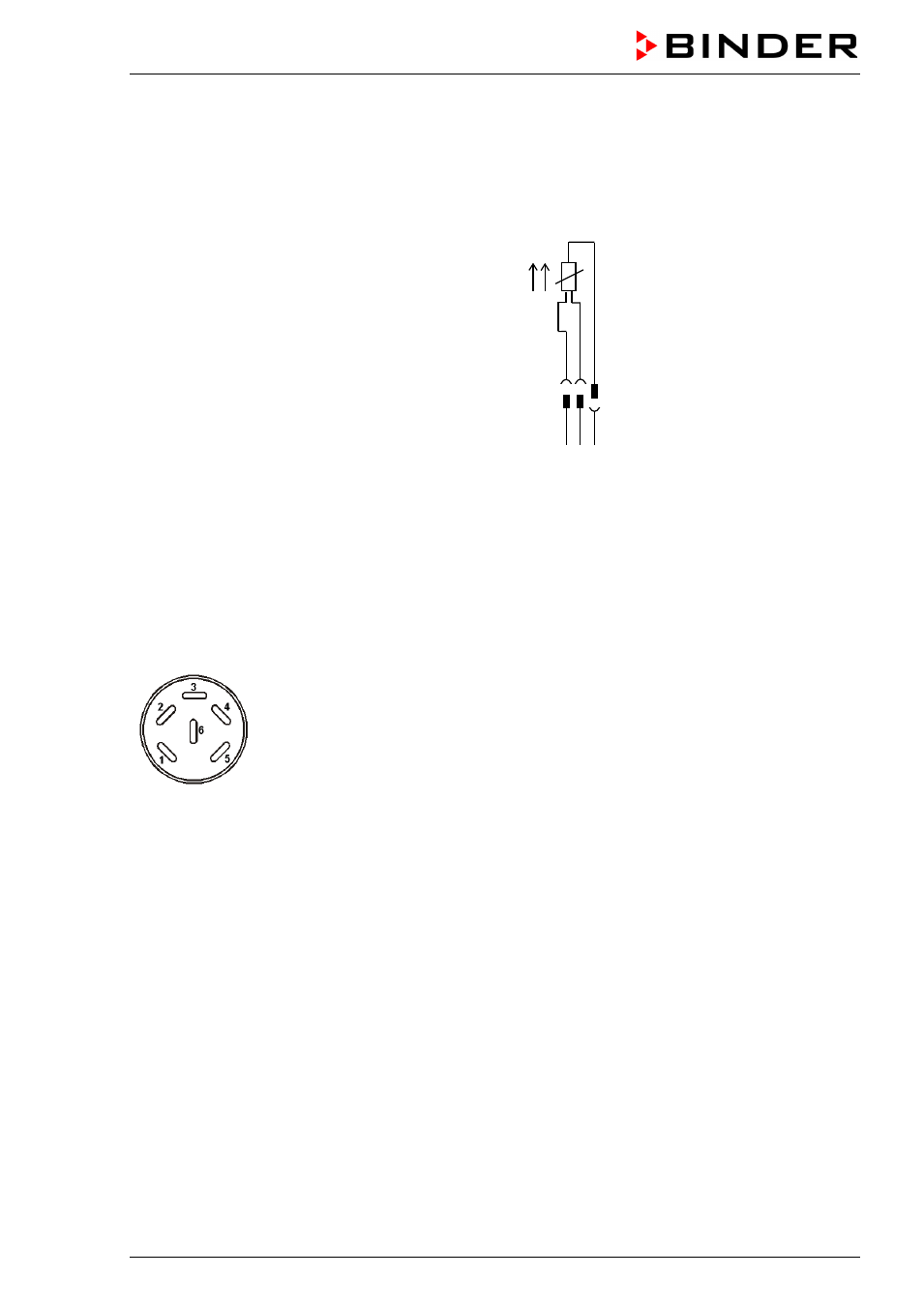

Abb. 9: Option Pt 100 Temperaturfühler

8.5 Analogausgang für Temperatur (Option)

Bei dieser Option ist das Gerät mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet. Die-

ser Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte verwen-

det werden.
Der Anschluss ist als DIN-Buchse an der Geräterückseite wie folgt ausgeführt.

ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –

PIN 2: Temperatur +
Temperaturbereich:
BD: 0 °C bis +100 °C

ED, FD: 0 °C bis +300 °C
Ein passender DIN-Stecker ist beigefügt.

Abb. 10: Pinbelegung der DIN-Buchse für Option Analogausgang

1 2 3

1 2 3

2 3

1
