Funktion:
Der TWW ist von der Temperatur-Regeleinrichtung funktionell und elektrisch unabhängig und übernimmt
im Fehlerfall die Regelfunktion.
Bei Einstellung des Drehknopfes auf Endanschlag fungiert der TWW als Geräteschutz. Wird der TWW
etwas höher als die am Regler gewählte Solltemperatur eingestellt, fungiert er als Gutschutz.
Wenn der Temperaturwählwächter die Regelung übernommen hat (erkennbar am Aufleuchten der roten
Alarmleuchte (7a) und im Falle der Option akustischer Alarm mit aktiviertem Summer (Kap. 8.1) zusätz-
lich durch ein akustisches Signal), müssen folgende Schritte durchgeführt werden:
• Gerät vom Netz trennen.
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen.
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen.
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW anspricht, schalten Sie das Gerät ein und stellen
Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 0 °C bis 120 °C (BD)
bzw. von 63 °C bis 350 °C (ED / FD, Option) und dient als Einstellhilfe.

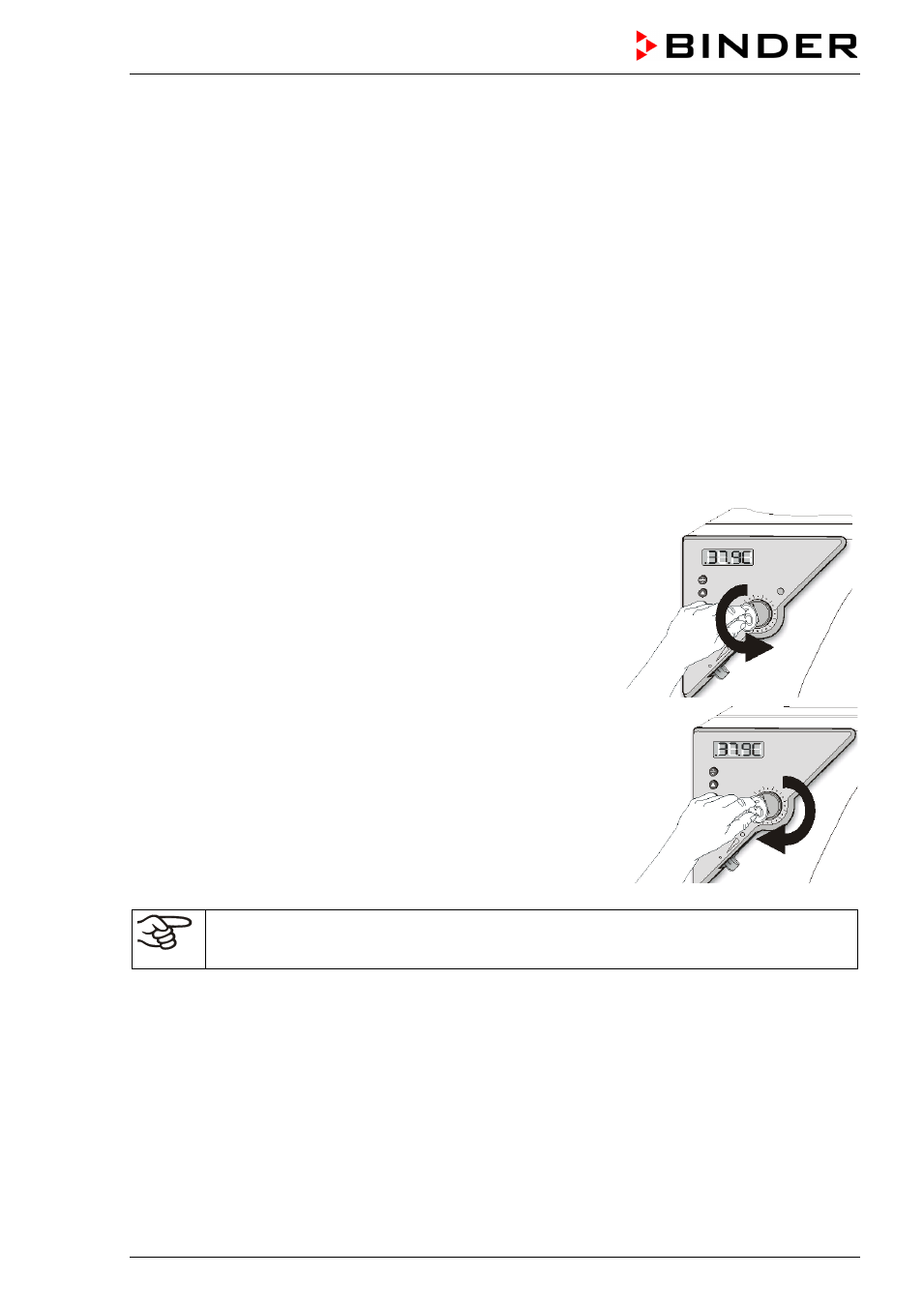

1. Den Drehknopf (7) des TWW mit einer Münze auf Endanschlag
(Stellung 10) einstellen (Geräteschutz).
2. Nach Einregelung auf den vorgewählten Sollwert den Drehknopf
(7) bis zum Schaltpunkt zurückstellen (Drehen entgegen dem
Uhrzeigersinn).
3. Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (7a)
erkennbar.
Bei der Option Akustischer Alarm mit aktiviertem Summer (Kap.
8.1) ertönt zusätzlich ein akustisches Signal, das mit dem Schal-
ter (10) bzw. (9) ausgeschaltet werden kann.
4. Die optimale Einstellung des TWW ergibt sich durch Drehen des
Drehknopfes im Uhrzeigersinn um etwa einen Teilstrich der Ska-
lierung, wodurch die rote Alarmleuchte (7a) erlischt.
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes anpassen.
Funktionsüberprüfung:
Prüfen Sie den TWW in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird empfohlen,
diese Überprüfung auch betriebsmäßig vom autorisierten Bedienpersonal durchführen zu lassen, z.B. vor
Beginn eines längeren Arbeitsprozesses.
