Produktbeschreibung
Schnittstellen
Schnittstellen des Anbau-
Panel-PCs CP71xx

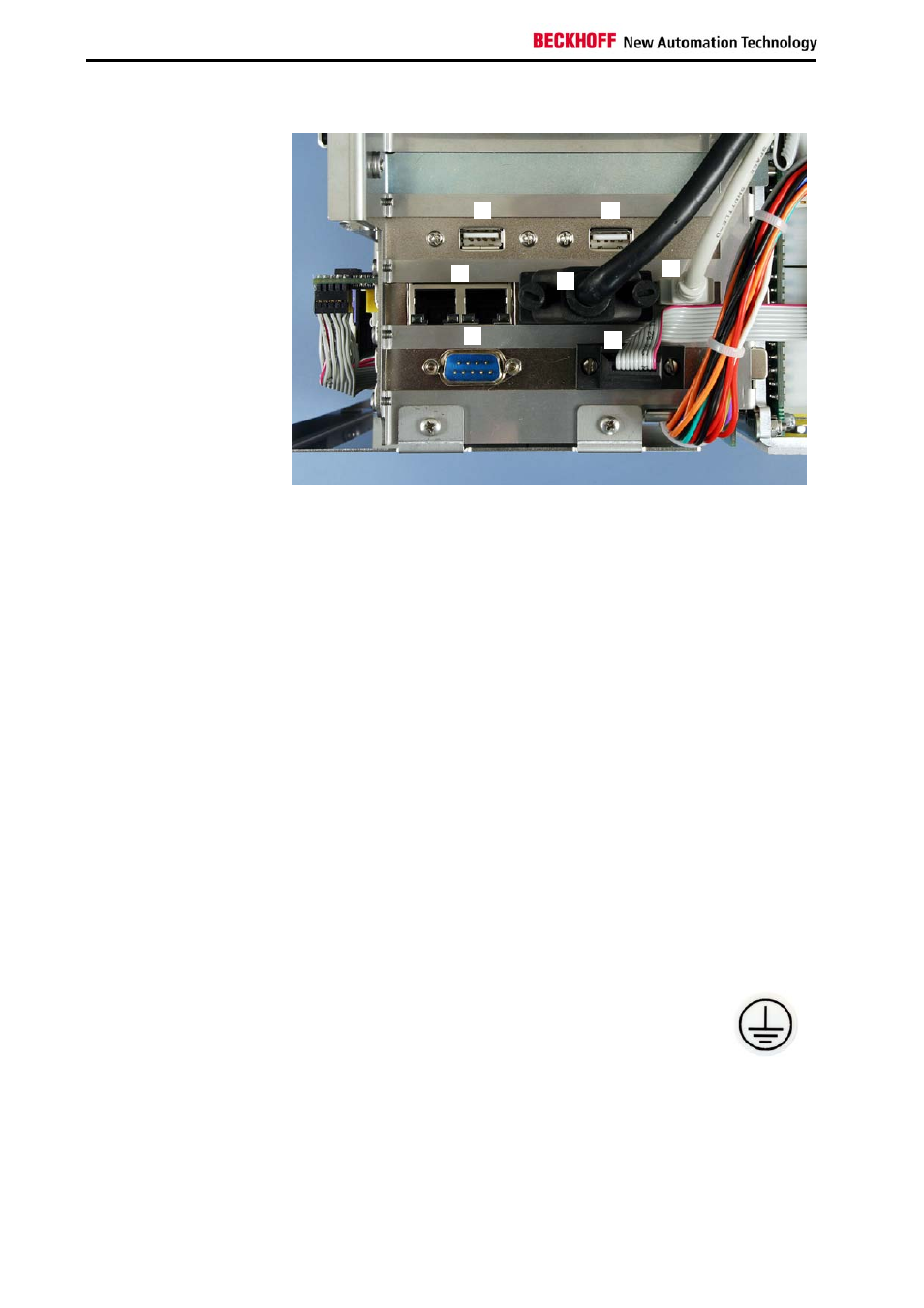

USB-Schnittstellen
USB1, USB2
Die beiden USB-Schnittstellen (1) und (2) dienen dem Anschluss von USB-
Peripheriegeräten. Unterstützt wird die USB 2.0-Norm.
Netzwerk-Anschluss
Netzwerk
Zwei 10/100 Ethernet-Adapter mit RJ-45-Anschluss (3) ermöglichen die
Anbindung an ein Netzwerk.
Serielle Schnittstelle
RS 232
COM1
Der Industrie-PC CP71xx verfügt über eine frei verfügbare serielle
Schnittstellen COM1 (4) vom Typ RS232, die auf eine 9-polige SUB-D
Stiftleiste geführt ist.
DVI-I Schnittstelle (belegt)
DVI
Die DVI-I Schnittstelle (5) dient dem Anschluss des Control Panels.
USB-Schnittstelle (belegt)
USB3
Eine weitere USB-Schnittstelle (6) ist vom Control Panel belegt.
Serielle Schnittstelle (belegt)
RS 232
COM2
Die serielle Schnittstelle COM2 (7) vom Typ RS232 ist vom Netzteil belegt.
Schutzerdung
Schutzerdung
Die Erdung des PCs ist über das Stromversorgungskabel
gewährleistet.
Zusätzliche Steckkarten (optional)
Typenschild
Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
