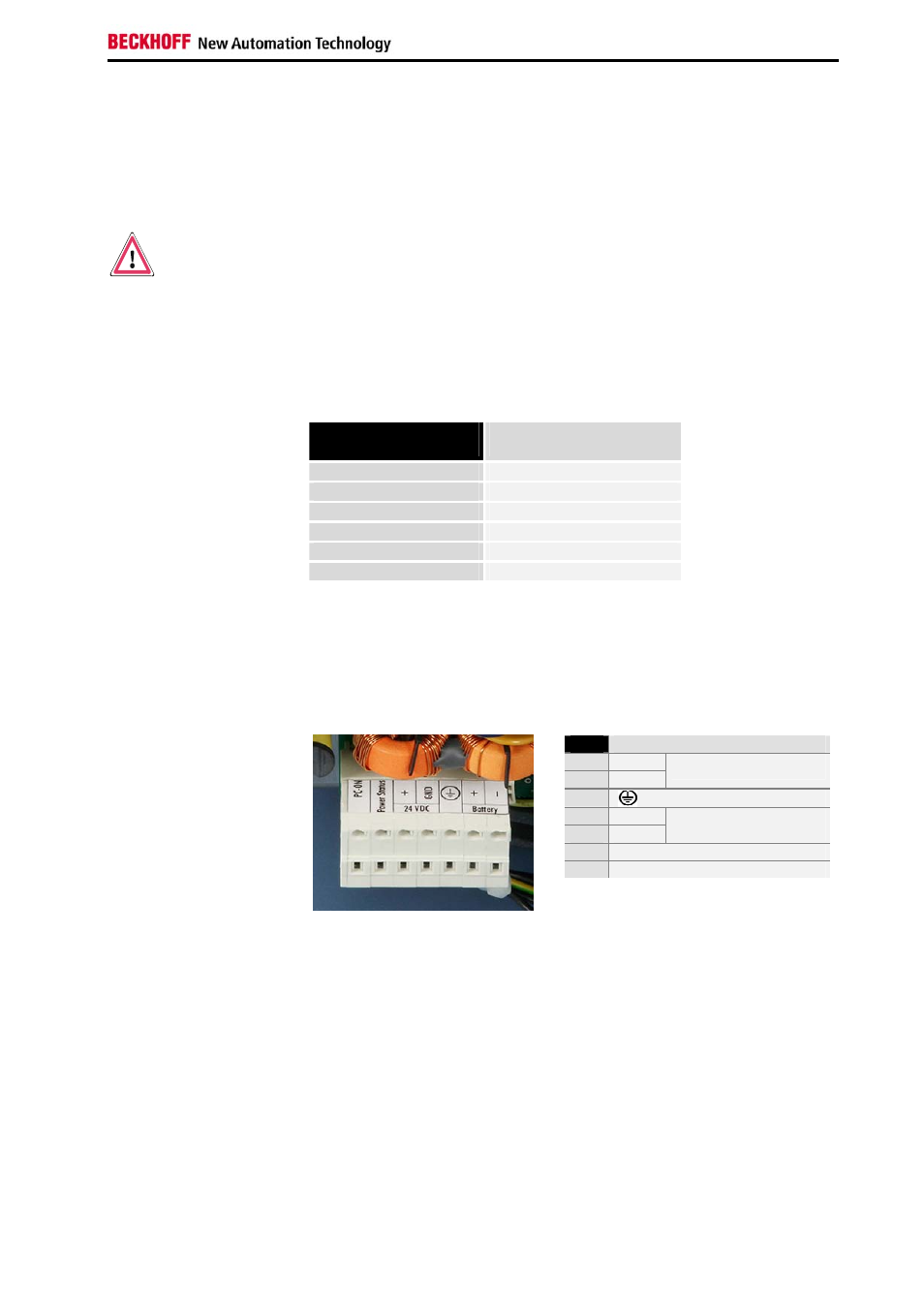

Stromversorgung des Industrie-PCs
Netzteilausstattung
Der Industrie-PC ist mit einem 24 V
DC
Netzteil ausgestattet.
Optional kann in Verbindung mit dem Akku-Pack C9900-U330 eine
Unterbrechungsfreie Stromversorgung (USV) aufgebaut werden.
Gefahr
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!
Elektrische Daten
Eingangsspannung:
22 – 30 V DC
Stromaufnahme:
10 A (22 V)
Abgabeleistung:
150 W (max.)
Strombelastbarkeit
des 24 V Netzteils
Ausgangsspannungen
des 24 V Netzteils
Strombelastung
maximal
+ 5 V
14 A
- 5 V
0,3 A
+ 12 V
12 A
- 12 V
0,5 A
+ 3,3 V
12 A
5 V VSB
1,5 A
Pinbelegung Anschlussstecker
Über die 7-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs
sowie die externe Beschaltung zum Ein- bzw. Ausschalten.
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
Pin
Funktion
1
-
2
+
Akku-Pack (bei USV)
3
4
-
5
+
24 V DC
Versorgungsspannung
6
Power-Status
7
PC_ON
7 6 5 4 3 2 1
CP71xx
