Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Der wasserdichte Panel-PC CP71xx mit Steckkarten-Motherboard ist
konzipiert für die Montage hinter einem Beckhoff Control Panel.
Aufbau

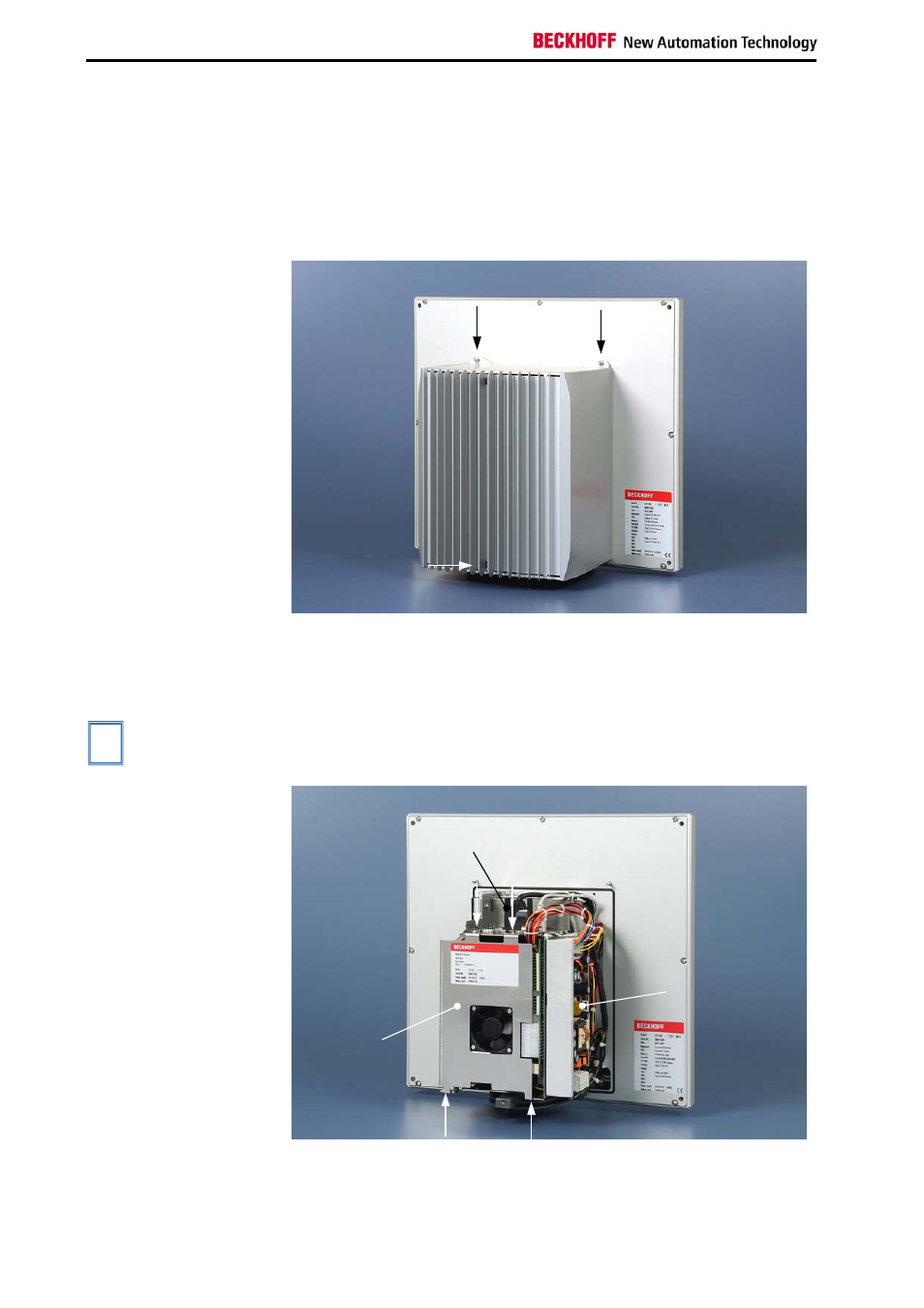

Rückansicht des CP71xx
Öffnen des Gehäuses
Um das PC-Gehäuse zu öffnen, lösen Sie zunächst die zwei M4-
Muttern (1) mit einem Maulschlüssel SW 7 und die
Innensechskantschraube (2) mit einem 2,5 mm Innensechskantschlüssel
(siehe Foto oben). Der Gehäusedeckel lässt sich dann nach hinten
abnehmen.
i
Hinweis
Die Position der Schrauben variiert je nach Position des Tragarms.
1
1
2
Ansicht des geöffneten PCs
Der entfernte Gehäusedeckel ermöglicht den Zugang zum Innen-
chassis (1), dem Netzteil (2) und den Anschlüssen (3) des PCs. Das
Innenchassis ist mit 4 Kreuzschlitzschrauben befestigt (siehe Pfeile).
3
2
1
