Installationsanleitung
Montage des Versorgungskabels
Verdrahtung entsprechend
Verdrahtungsplan
Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den
Anschluss des Akku-Packs sowie den Anschluss der Ein-/ Ausbeschaltung
entsprechend dem Verdrahtungsplan mit dem mitgelieferten Material zur
Steckermontage.
Steckermontage
Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis
2,5 mm
2
aufnehmen.

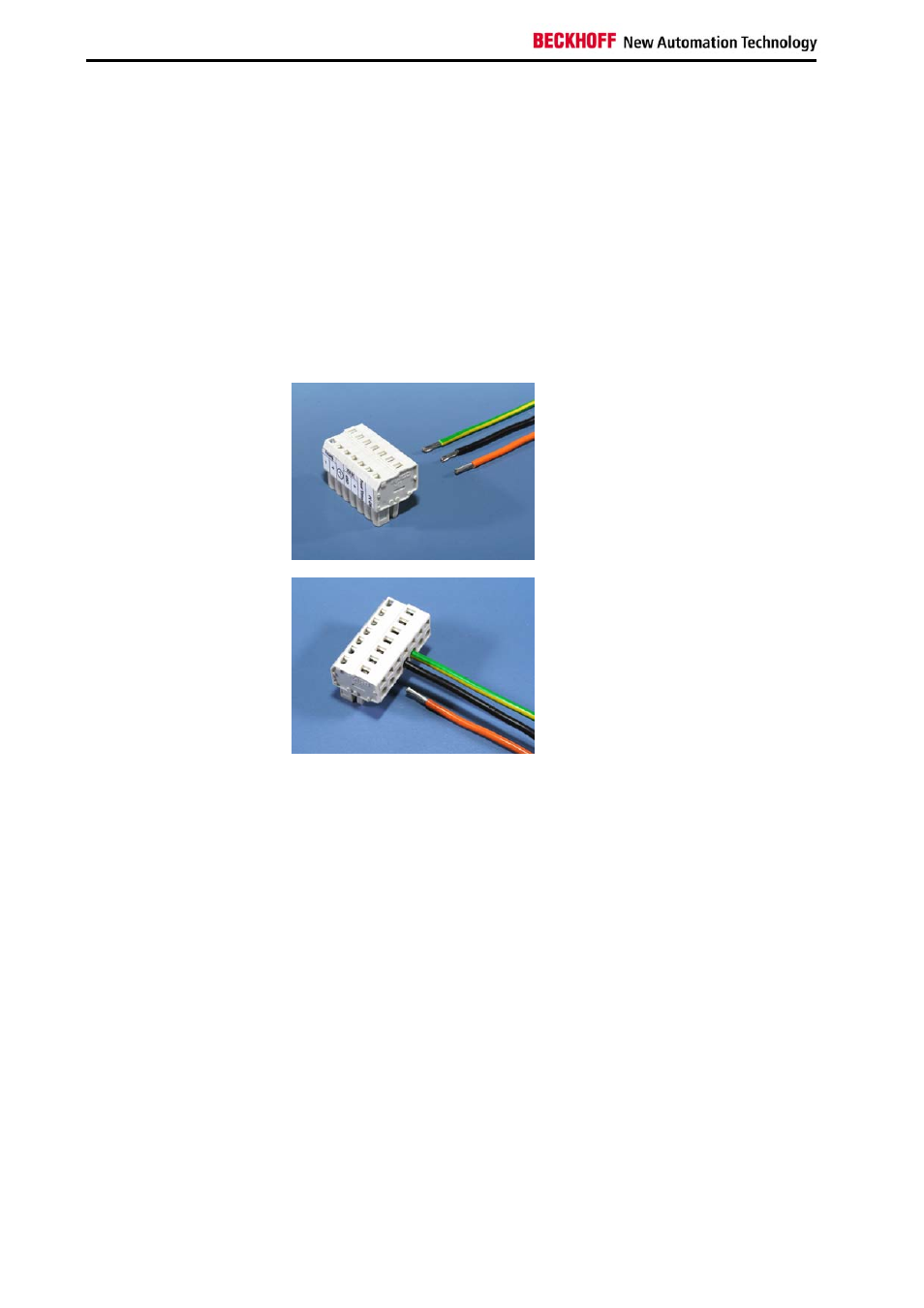

So montieren Sie den Stecker am Kabel:
Kabelenden abisolieren
Isolieren Sie die Kabelenden ab
(Abisolierlänge 8 – 9 mm).
Einschieben der
Kabelenden
Schieben Sie die abisolierten
Kabelenden in die Steckklemmen
der 7-poligen Steckerleiste gemäß
Verdrahtungsplan.
12
CP71xx
