Produktbeschreibung

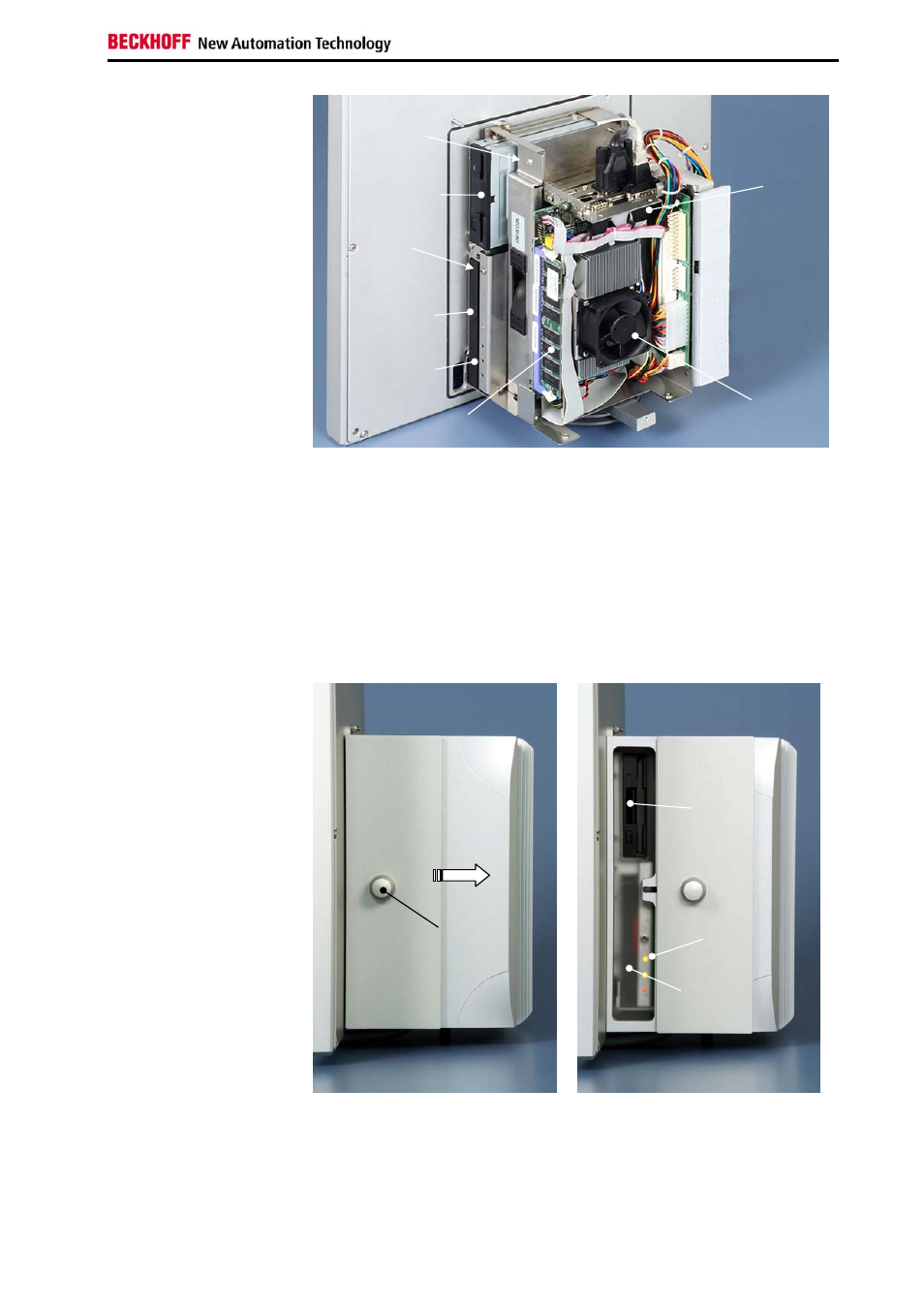

Schneller Zugang zu
integrierten Komponenten
Nach dem Entfernen der Befestigungsschrauben lässt sich das
Innenchassis abnehmen und ermöglicht so den Zugang zu Prozessor mit
Kühlkörper und Lüfter (1), Speicher (2), Steckkarten (3), Disketten-
laufwerk (4), CD-ROM-Laufwerk (5) (optional) und Status-LEDs (6).
Nach dem Lösen der Kreuzschlitz-Schraube (a) und dem Entfernen der
Blechabdeckung können Sie das CD-ROM-Laufwerk herausziehen.
Das Lösen der Kreuzschlitz-Schraube (b) und Entfernen des
Kartenniederhalters ermöglicht den Zugang zu dem freien Steckplatz.
b
3
4
a
5
2
6
1
Zugang zu den Laufwerken
Seitenansicht des
Panel PCs
Öffnen der Seitenklappe
Entriegeln Sie die Seitenklappe (1) durch Drehen des Knopfes (2) und
schieben Sie die Klappe danach zur Seite.
Nach dem Öffnen der Klappe erhalten Sie Zugang auf das
Diskettenlaufwerk (3), das CD-ROM-Laufwerk (4) (optional) und die Status-
LEDs mit Reset-Taster (5).
3
1
5
2
4
