Einbaumaße
Einbaumaße

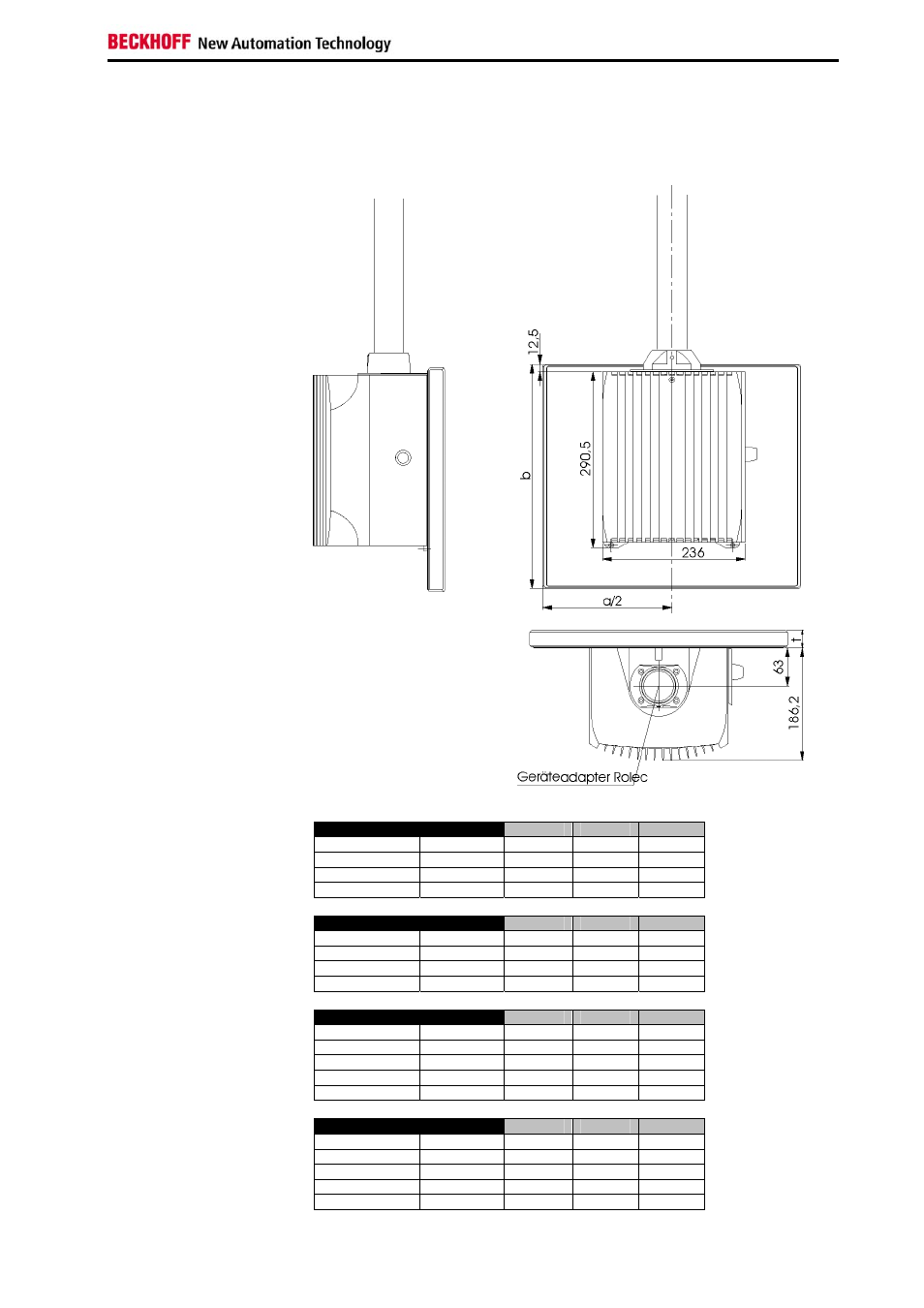

Die Abbildungen zeigen die Abmessungen des Panel-PCs. Die Größe der
Control Panel entnehmen Sie den Tabellen. Alle Abmessungen in mm.
Nur Display
Abmessungen
a
b
t
CP7100 10“
Display
353,8
308,3
29,5
CP7101 12“
Display
353,8
326,3
29,5
CP7102 15“
Display
426
395
30,5
CP7103 19“
Display
504
455
47
Mit Funktionstasten
Abmessungen
a
b
t
CP7110 10“
Display
353,8
308,3
29,5
CP7111 12“
Display
353,8
326,3
29,5
CP7112 15“
Display
426
395
30,5
CP7113 19“
Display
504
455
47
Numerische Tastatur
Abmessungen
a
b
t
CP7120 10“
Display
406
308,3
29,5
CP7121-0000/1 12“
Display 406
308,3
29,5
CP7121-0002 12“
Display
439,8 308,3 29,5
CP7122 15“
Display
515
370,2
30,5
CP7123 19“
Display
563
426
47
Alphanumerische Tastatur
Abmessungen
a
b
t
CP7130 10“
Display
403,4
368,2
29,5
CP7131-0000/1 12“
Display 406
370,2
29,5
CP7131-0002 12“
Display
426
370,2 29,5
CP7132 15“
Display
485
410,2
30,5
CP7133 19“
Display
504
535
47
