Montage und Verdrahtung
3.3 Montage der Systemschnittstelle an das CX20x0­
System

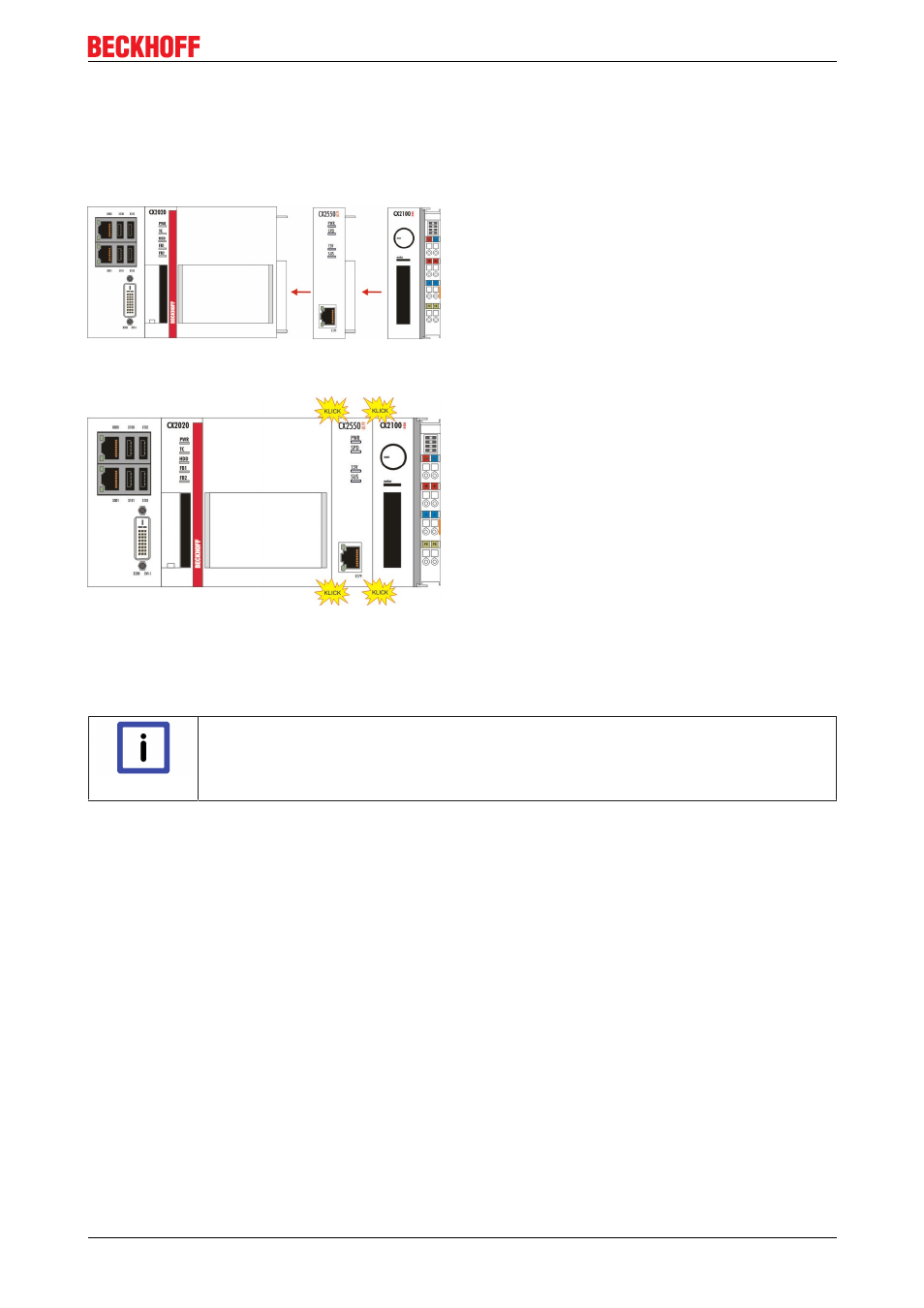

Die USB Verlängerung wird direkt zwischen der CPU und dem Netzteil platziert.
Wenn Sie das Modul an der CPU anstecken rastet das Modul hörbar ein.
Weitere Module werden in der gleichen Weise mit dem System verbunden, beachten Sie, dass einige
Module an der linken Seite der CPU angesteckt werden. Sind alle Module mit dem System verbunden,
können Sie das System als Block auf die Hutschiene setzen. Details hierzu stehen im Kapitel
Tragschienenmontage.
Hinweis
Maximale Anzahl von Erweiterungsmodulen
Es können maximal 2 Erweiterungsmodule auf der rechten Seite des Systems angebaut
werden.
3.4 Montage auf der Tragschiene
Aufrasten auf die Tragschiene
Der CX20x0 kann einfach auf die Tragschiene aufgerastet werden. Dazu müssen die Riegel an der Ober­
und Unterseite entriegelt werden. Dann wird der Block einfach frontal auf die Tragschiene aufgesetzt und
leicht angedrückt bis die rechte Seite eingerastet ist. Dies wird durch ein vernehmliches Klicken angezeigt.
Dann werden die Riegel wieder eingerastet. Mit einem vernehmlichen Klicken wird das Einrasten der
einzelnen Riegel quittiert.
